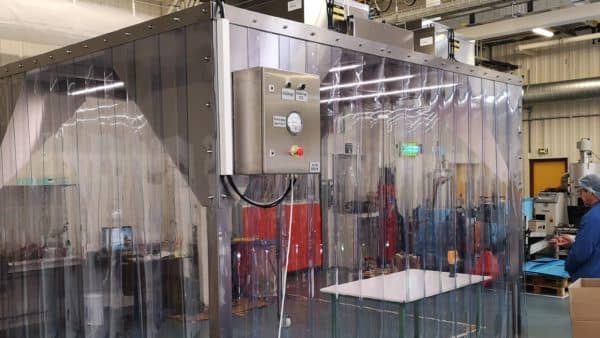

Cette image montre une cabine à flux laminaire spécifiquement une cabine ISO 7 conçue selon la norme ISO 14644 pour des environnements contrôlés Voici une description détaillée basée sur limage et les caractéristiques mentionnées
Caractéristiques générales
1 Type
Une cabine à flux laminaire ISO 7 adaptée pour des processus nécessitant un contrôle de la contamination particulaire
Conforme à la norme ISO 14644 qui régit les environnements propres
2 Dimensions
Surface 2500 x 2500 mm
Hauteur 2400 mm
Ces dimensions permettent daccueillir des postes de travail ou équipements tout en offrant une grande zone de travail protégée
3 Classification ISO
La classification ISO 7 indique un environnement avec un contrôle modéré de particules convenant pour des processus où des normes de propreté élevées sont nécessaires comme dans lindustrie pharmaceutique électronique ou médicale
Description des composants visibles
1 Structure
Cadre métallique robuste probablement en acier inoxydable pour éviter la corrosion et faciliter le nettoyage
Parois en lamelles de PVC transparent ou matériau similaire pour
Maintenir la séparation physique avec lextérieur
Assurer une bonne visibilité pour les opérateurs
Faciliter laccès et le passage des matériaux
2 Système de ventilation
Un panneau de commande intégré avec des boutons et un manomètre
Manomètre Permet de surveiller la pression dans le système garantissant un fonctionnement correct des filtres
Des unités de filtration situées sur le dessus probablement des filtres HEPA ou ULPA assurent un flux dair propre
Lair est soufflé verticalement formant un flux laminaire qui empêche les contaminants de saccumuler dans la zone protégée
3 Éclairage
Présence dun éclairage intégré pour offrir une luminosité optimale dans la cabine
4 Utilisation pratique
Les lamelles souples permettent un accès rapide pour les opérateurs ou le matériel tout en minimisant les échanges dair non contrôlés
Fonctionnalités spécifiques
1 Flux laminaire
Lair filtré circule de haut en bas créant un flux laminaire unidirectionnel
Ce flux pousse les particules vers le bas et les élimine via des grilles dextraction non visibles ici probablement à la base
2 Contrôle des particules
ISO 7 exige un maximum de 352 000 particules de 05 µm par m³ Le système garantit que les particules provenant de lextérieur ou générées à lintérieur soient efficacement éliminées
3 Applications possibles
Assemblage de composants électroniques sensibles
Manipulation de produits pharmaceutiques ou médicaux
Conditionnement ou emballage en environnement propre
Conclusion
Cette cabine à flux laminaire ISO 7 est un équipement conçu pour maintenir des conditions contrôlées en conformité avec des normes strictes Sa conception compacte 25 m x 25 m et ses composants tels que les lamelles transparentes et les unités de filtration en font un choix idéal pour les industries où la maîtrise des contaminants est cruciale
