28 mars 2020

Prix salle blanche ISO 7/8

Prix pour la construction d’une Salle classe 10 000 (ISO 7) et 100 000 (ISO 8) suivant leur longueur (L) et leur largeur (l)

ISO
7/8
l=3 ml=4 ml=5 m
L=4.5 m 38697€ 41576€ 46079€
L=5.5 m40821€ 45113€ 49626€
L=6.5 m44341€ 48396€ 52247€
L=7.5 m47270€ 50646€ 58517€
L=8.5 m49621€ 54917€ 61138€

TABLEAU DES PRIX

Votre société est à la recherche d’une solution rapide (6 semaines) pour construire dans votre usine de production une cabine d’air propre ISO 7 (Grade C) ou ISO 8 (Grade D) suivant la norme EN 14 644, c’est à dire, une classe 10 000 ou classe 100 000 suivant la FED209E ? OplusR a développé des solutions aux dimensions prédéfinies, voici le prix suivant leur surface pour des salles propres construites du sol au plafond, ventilation comprise et réalisées chez vous, ce sont nos salles ISO 7 et ISO 8 aux dimensions prédéfinies, L égal la longueur de la salle, L vaut la largeur du local. Les cabines sont réalisées en panneaux sandwich isolé prédécoupés en atelier et assemblés sur le site. La ventilation est réalisées sur site, l’air est filtré à l’aide de filtres absolus HEPA 14 ce qui assure un stérile au soufflage. Au besoin, on peut aussi prévoir une filtration absolue sur l’aspiration, cela peut être indispensable dans le cadre d’une production CMR (cancérigène, mutagène, réprotoxique). Nos offres s’entendent globales et forfaitaires : fourniture, montage et mise en service compris du sol au plafond.

Pour en savoir plus sur un domaine particulier des salles propres

Description de nos salles blanches ISO 7 et ISO 8 en « Plug and Work »

O+R réalise tout type de salles propres, toutefois, nous avons décidé de proposer une gamme de salles aux dimensions prédéfinies afin d’en réduire les coûts et les délais. Ce sont des locaux construits sur le site même de nos clients, la durée du chantier est de 2 à 3 semaines. Il s’agit de salles blanche « étanches », ce qui les différencient des tentes à flux laminaire, ce qui explique également qu’elles soient plus chères. Le montant est établi suivant un prix liste, un prox catalogue. Les salles sont certifiées ISO 7 ou ISO 8, avec un sas pour le personnel et une cascade de pression.

  • Les portes, les panneaux de cloisons et de plafond
  • Les dalles LED pour l’éclairage
  • Les centrales de ventilation
  • L’armoire électrique de commande
  • Les gaines de ventilation
  • Le sol en dalles GERFLOR
  • Les pré filtres et les filtres absolus
  • Le montage et la mise en service de l’ensemble

Ce sont des constructions tout à fait traditionnelles, en effet, O+R est fréquemment consultée afin de fournir des salles propres pour des applications ponctuelles avec un budget réduit. Pour répondre à ces clients spécifiques, nous avons établi un cahier des charges précis :

  1. Une salle propre qualifiée classe C (ISO 7) donc classe D (ISO 8) aussi
  2. Une surface au sol qui va de 3 x 4.5 à 5 x 8.5 mètres.
  3. Un sas personnel avec en option l’interlockage
  4. Une cascade de pression garantie en pression ou en dépression
  5. Délai de 8 semaines entre la commande et la réalisation sur site
  6. Offre globale et forfaitaire pour la fourniture, le montage et la mise en service

Liste de prix all include du sol au plafond, ventilation également.

Options des salles modulaires :

Interlockage des portes : 3378€

Oculus sur les deux portes : 785€

Vitre cassable comme sortie de secours : 900€

chauffage, climatisation, déshumidification, humidificateur : sur demande

Implantation de la construction :

Les salles propres sont constituées d’un sas pour le personnel et de la salle propre proprement dite. La largeur du sas est de 1500 mm et la longueur du sas dépend des dimensions de la salle, elle peut varier de 3 à 5 mètres. Le sas comporte deux portes à simple battant avec rappel de porte. Les panneaux s’emboitent les uns dans les autres par tenons mortaises et un joint de silicone assure l’étanchéité. Nous prévoyons des profils arrondis dans les coins de la salle.

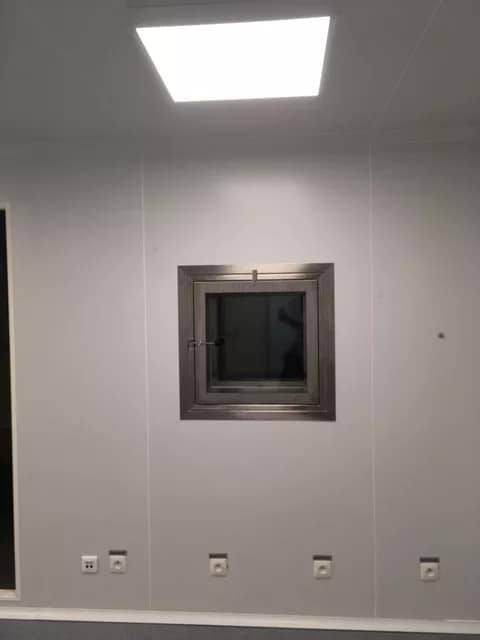

montage des panneaux de cloisons sur le site du CHRU de CAEN

Le client a le choix entre 15 versions de salles différentes, les dimensions proposées sont les suivantes :

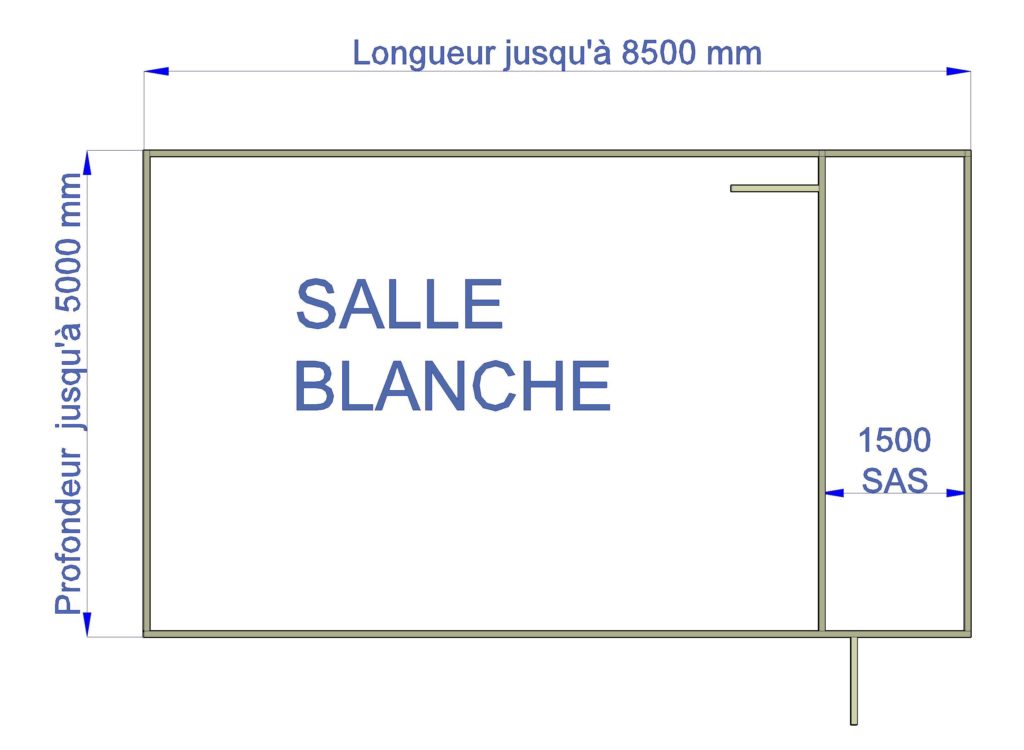

plan implantation

Salle de 3 mètres de profondeur : longueur de 4.5, 5.5, 6.5, 7.5 ou 8.5 mètres avec une hauteur de 2500 mm sous plafond.

Salle de 4 mètres de profondeur : longueur de 4.5, 5.5, 6.5, 7.5 ou 8.5 mètres avec une hauteur de 2500 mm sous plafond.

Salle de 5 mètres de profondeur : longueur de 4.5, 5.5, 6.5, 7.5 ou 8.5 mètres avec une hauteur de 2500 mm sous plafond.

Description de la construction

Les panneaux

La salle propre ISO 8 est construite à l’aide de panneaux sandwich type pharma light, l’isolant est du PIR avec un classement au feu M1, les cloisons font 60 mm d’épaisseur et les plafonds 80 mm. Une offre peut aussi être faite pour des panneaux de laine de roche, classement au feu M0. L’ossature du plafond est auto portante et permet à un homme seul de se déplacer au-dessus du faux plafond.

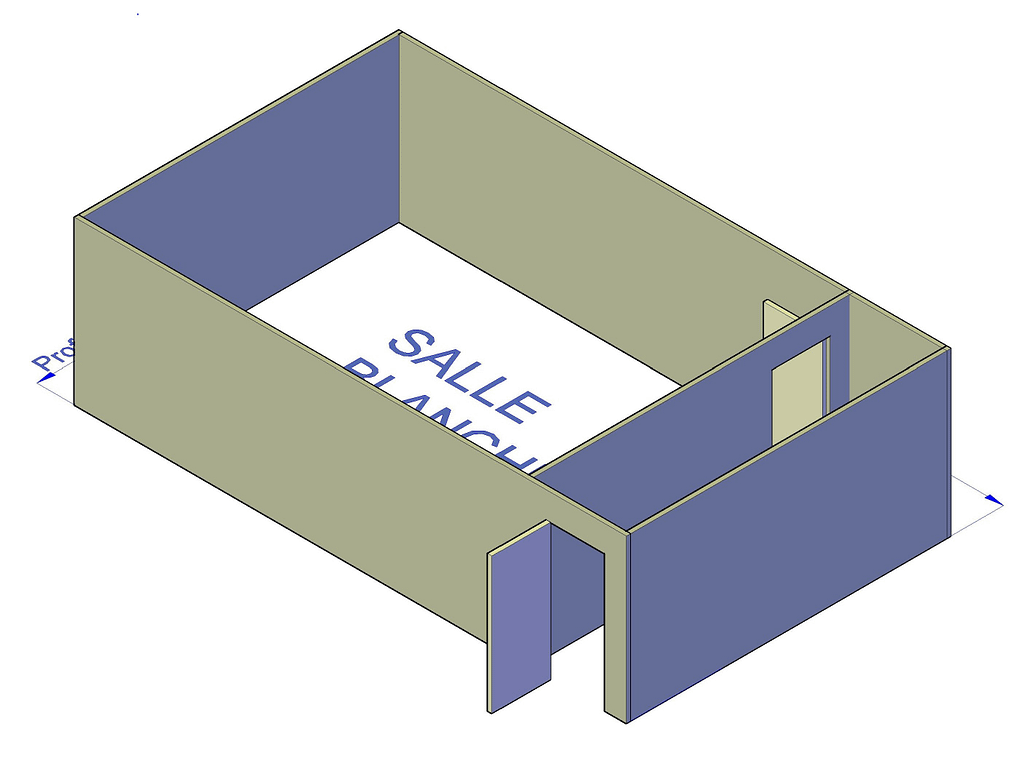

salle propre, un sas, deux portes

Les éléments mis en œuvre sont de type pharma light, c’est à dire quasi affleurant, couleur RAL 9010. Nous employons des profils arrondis dans tous les angles rentrants. L’ensemble des interstices des panneaux est siliconné afin d’assurer là aussi l’étanchéité de la salle.

Le revêtement du sol

Le sol est réalisé à l’aide de revêtement du sol avec coins arrondis en plinthes. Le revêtement de sol ATTRACTION® de la société Gerflor est un revêtement PVC flexible, hétérogène, de 5 mm d’épaisseur.Le revêtement, groupe T d’abrasion, obtenu par un double pressage, se présente sous forme de dalles amovibles non collées, assemblées par système de queue d’aronde. Il est constitué d’un décor homogène dans la masse, obtenu par pressage très haute pression de particules dans toute l’épaisseur de la couche d’usure.

Il sera composé de 35 % de matières minérales, de 25% de matières inépuisables. Il utilisera 100% de recyclés contrôlés. Il sera exempt de formaldéhyde, de métaux lourds et de CMR 1 & 2 ou vPvB (très persistantes et tres bioaccumulatives) ou PBT (persistante, bioaccumulative et toxique) ; les produits GERFLOR sont donc conformes à REACH.

 Les émissions dans l’air de TCOV sont 100 fois inférieures aux exigences normatives (TVOC < 10 μg / m3 après a 28 jours) (NF EN 16000) du revêtement sélectionné sont. ATTRACTION® est classée < 100 μg / m3 et seront classées A+ (la meilleure classe) dans le cadre de l’étiquetage sanitaire. Il est antistatique < 2 kV et répond aux exigences des salles d’ordinateurs.

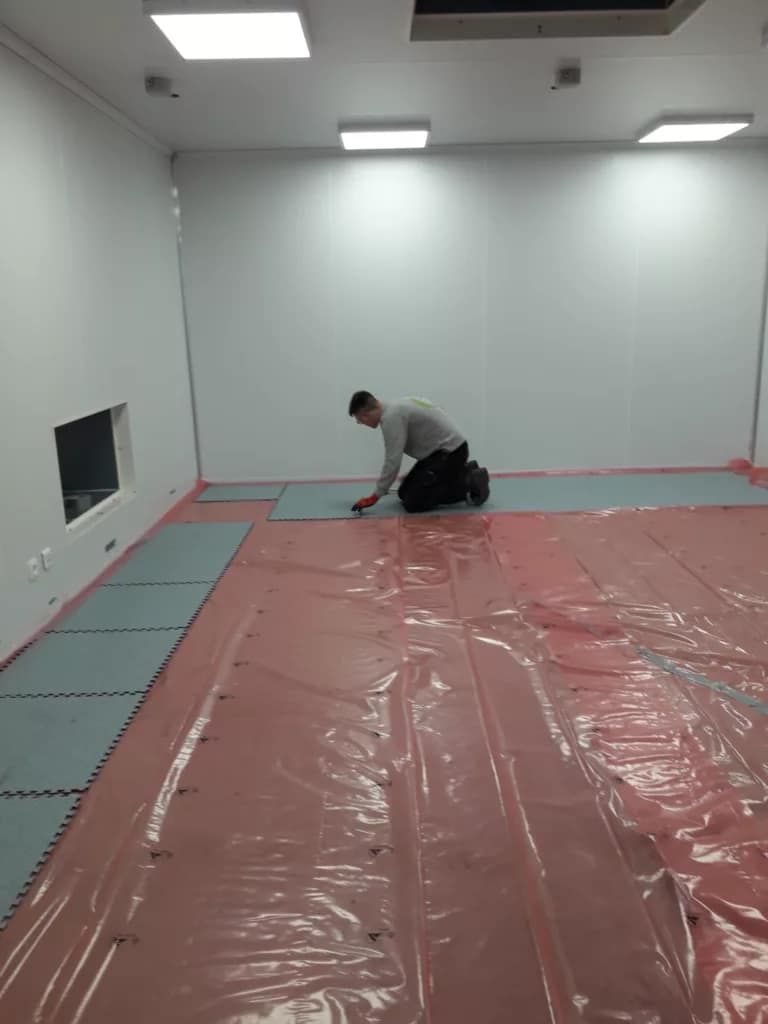

sol en dalles GERFLOR

Description de la ventilation :

O+R installe sur site deux centrales de ventilation, l’une pour souffler de l’air ultra pur et l’autre pour rejeter l’air de la salle propre, le taux de brassage dépasse les 25 volumes par heure.

En proposant deux centrales de ventilation distinctes, le sas et la salle peuvent être mis suivant la demande du client en surpression ou en dépression, des mesures de pression de type magnéhélic sont prévus pour permettre à chaque instant aux opérateurs de visualiser le bon fonctionnement de l’installation.

Pour la filtration terminale, nous prévoyons des bouches avec filtre HEPA 14 aux points de soufflage, mais également aux reprises d’air. L’air extrait peut donc être rejeté à l’extérieur On souffle l’air du plafond et on reprend au niveau du sol afin de créer un flux d’air descendant.

O+R propose cette salle propre ISO 7 avec un taux de renouvellement de 100 %, ce qui évite tout conflit de pollutions croisées lors de productions successives.

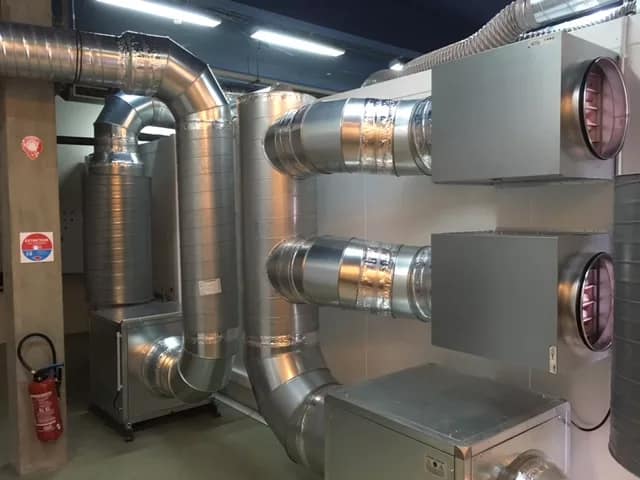

centrale de soufflage et de reprise

Description de la régulation :

Une armoire de commande électrique est prévue, seul le câble d’alimentation entre cette armoire et l’armoire de noter client n’est pas inclus dans notre prestation. Les centrales de traitement d’air sont pilotées à l’aide de variateurs de vitesse. Deux potentiomètre sont prévus sur l’armoire électrique pour faire varier le débit d’air.

Un éclairage type dalle LED est prévu au plafond afin d’assurer un éclairage de 600 LUX au plan utile.

Description de la réception :

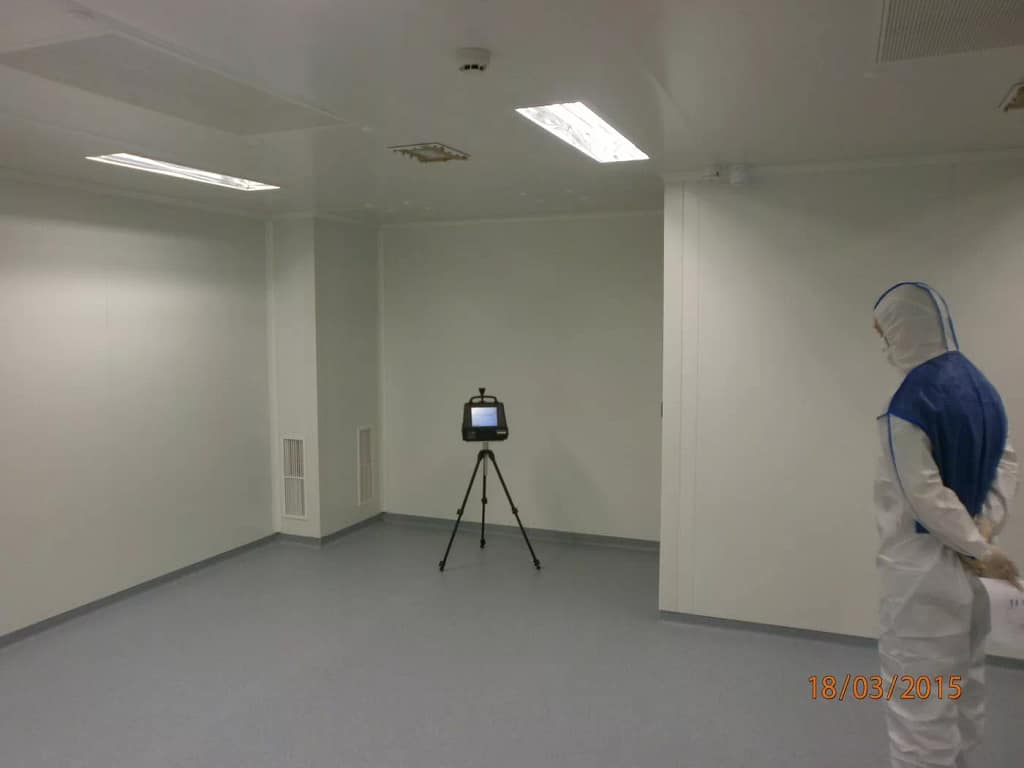

A la mise en service, notre société contrôle les pressions, les débits et fait des tests particulaires, un rapport est remis au client.

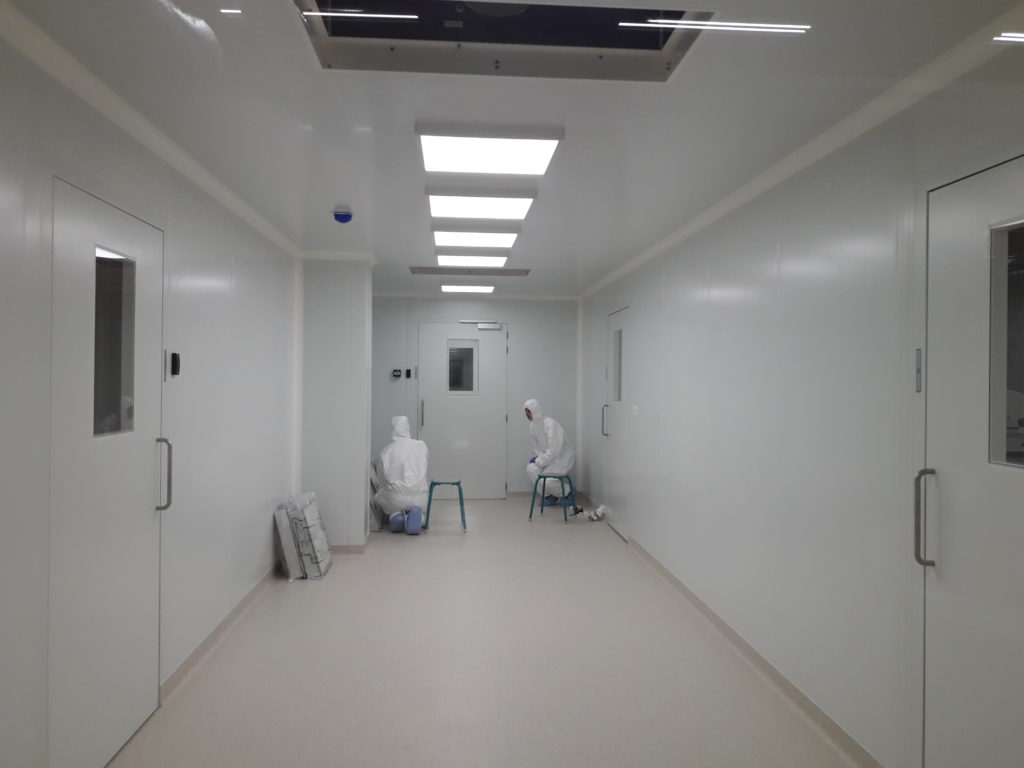

salle propre construite, il reste à placer les filtres et les grilles. Soufflage par le dessus et reprise latérale, c’est ce qui se fait de mieux en flux turbulent.

Salle blanche « Plug and Work »

OplusR propose toute une gamme de produits standardisés dans le domaine des salles propres.
