En 2023, O+R a mené à bien un projet ambitieux et complexe pour APCO Technologie, situé à Aigle, en Suisse. Ce chantier, de grande envergure, consistait à concevoir et construire une salle blanche clé en main pour l’assemblage de satellites destinés à des missions spatiales. Ce projet illustre le savoir-faire d’O+R dans la conception et l’implémentation d’infrastructures de haute précision pour les secteurs les plus exigeants, comme celui de l’industrie spatiale.
APCO Technologie : un acteur clé de l’industrie spatiale
APCO Technologie est une société suisse reconnue dans le secteur de l’industrie spatiale, active dans la fabrication et l’assemblage de satellites. Forte de ses années d’expérience, elle intervient dans des projets stratégiques, notamment pour le CNES (Centre National d’Études Spatiales), en assurant la fabrication de composants et de systèmes critiques. Sa présence à Kourou, en Guyane, dans le cadre des lancements de fusées, témoigne de son rôle majeur dans l’écosystème spatial international. Cette expertise nécessite des infrastructures de haute technologie, telles que des salles blanches, pour garantir la précision et la propreté absolue des assemblages.
La salle blanche : une clé de voûte pour l’assemblage de satellites
La mission confiée à O+R était d’offrir à APCO Technologie une salle blanche répondant aux standards les plus stricts de l’industrie spatiale. La salle blanche devait être conforme aux exigences de propreté ISO 7, avec une température régulée et un taux d’humidité compris entre 40 et 60 %. Ces paramètres sont essentiels pour la construction et l’assemblage de satellites, où la moindre particule ou variation climatique peut compromettre la précision des instruments.
Le chantier a été réalisé dans un hall existant, avec une contrainte majeure : un pont roulant passait au-dessus de l’emplacement prévu pour la salle blanche. Cette contrainte a nécessité une planification minutieuse pour garantir que la hauteur de la salle blanche soit à moins de 150 mm du bas du pont roulant, permettant son fonctionnement sans gêne.
Des choix techniques pour une efficacité maximale

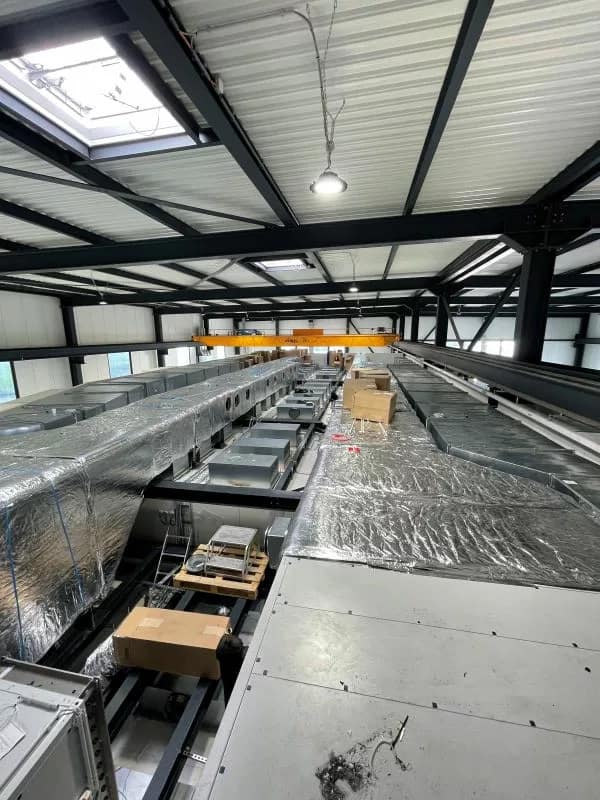

L’une des priorités du client était d’optimiser la hauteur sous plafond de la salle. Afin de répondre à cette exigence, O+R a dû adapter la conception des gaines et des centrales de ventilation pour une installation compacte tout en respectant les normes de qualité. L’objectif étant de maximiser l’espace sans compromettre l’efficacité du système de contrôle environnemental.

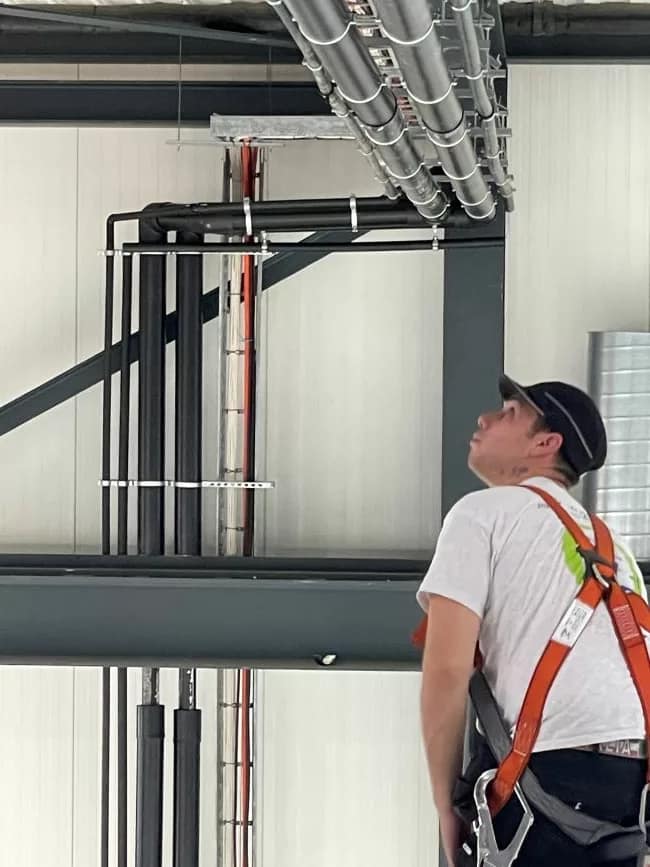

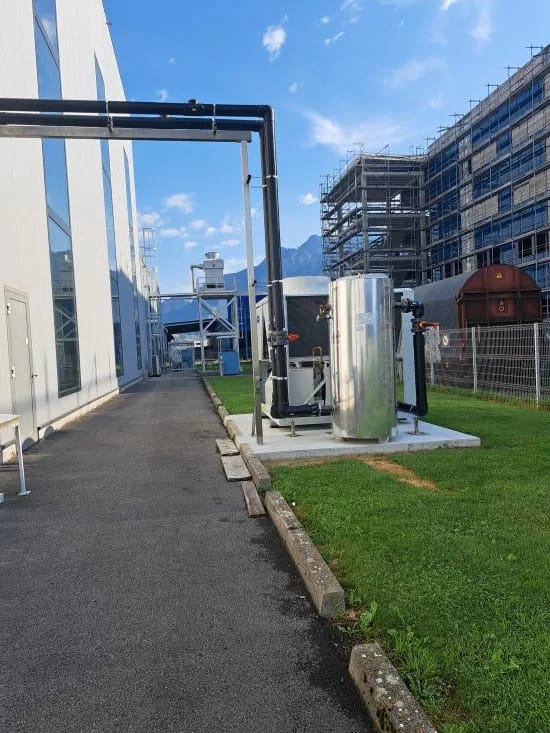

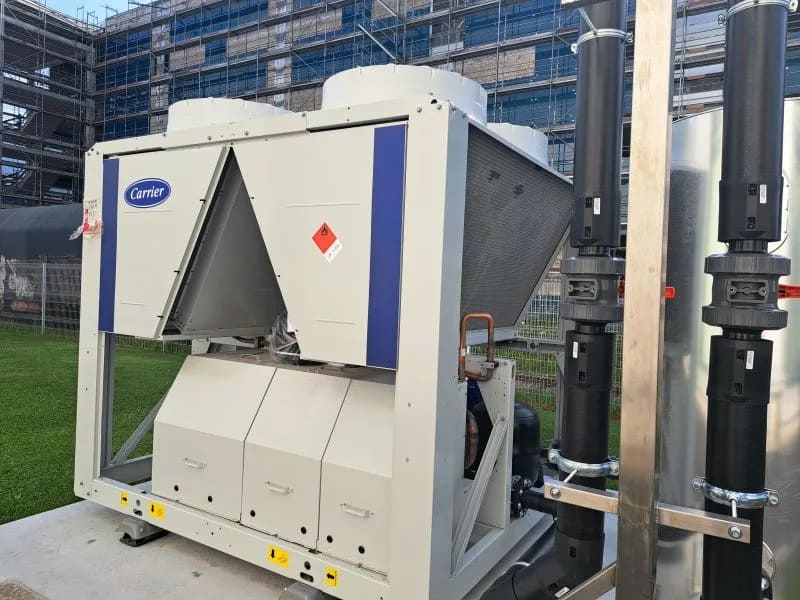

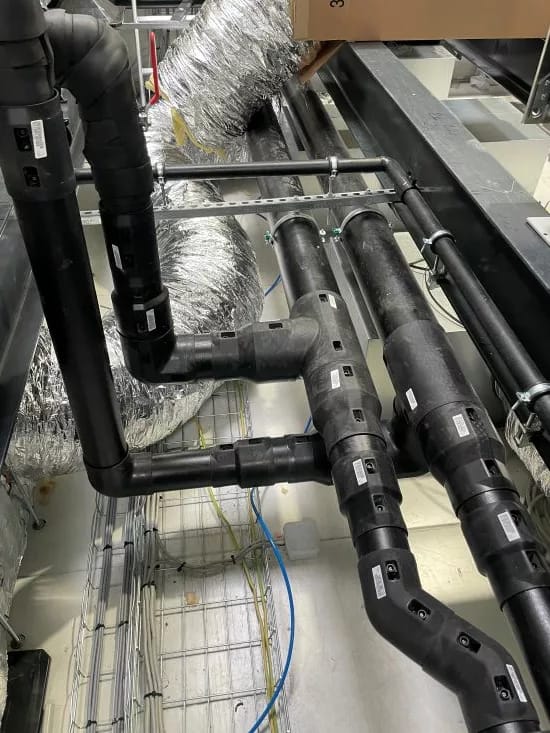

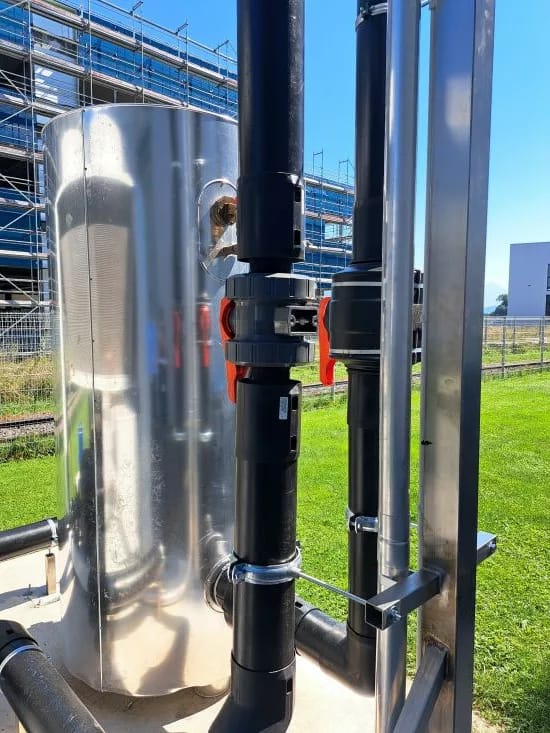

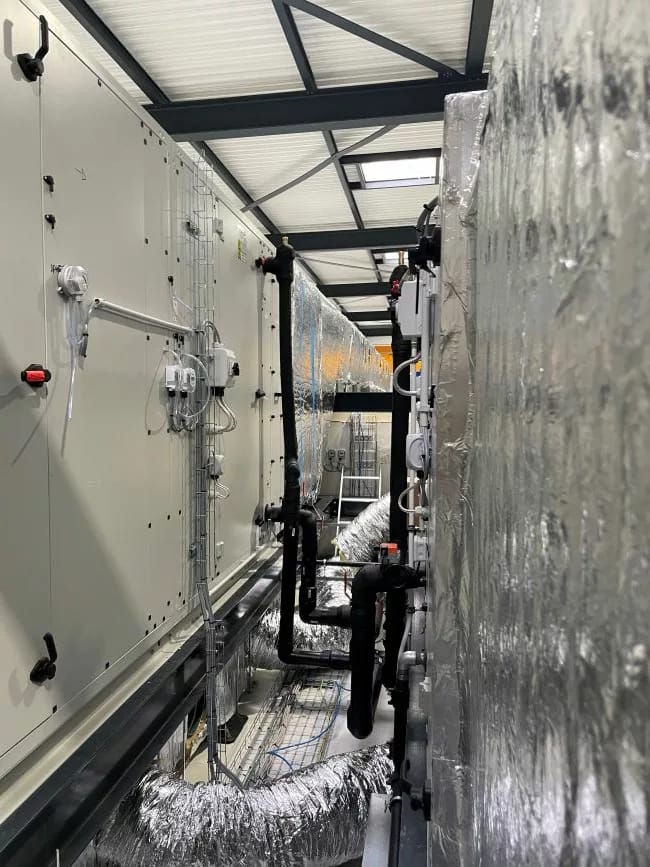

Le système de climatisation et de déshumidification a été confié à un groupe Carrier de 140 kW, placé à l’extérieur sur une dalle en béton. Le choix de ce groupe garantit un contrôle optimal de la température et de l’humidité dans la salle blanche. Les tuyauteries de ce système ont été réalisées en Coolfit PEHD 2.0, un matériau particulièrement adapté aux installations de grande envergure dans des environnements sensibles. Le Coolfit PEHD 2.0 présente de nombreux avantages : une grande résistance mécanique, une installation facile grâce à ses raccords à froid, et une excellente résistance aux agents chimiques. Ce choix permet de garantir une longévité et une efficacité accrues, tout en réduisant les coûts d’entretien.
Conception de l’espace : des équipements de pointe

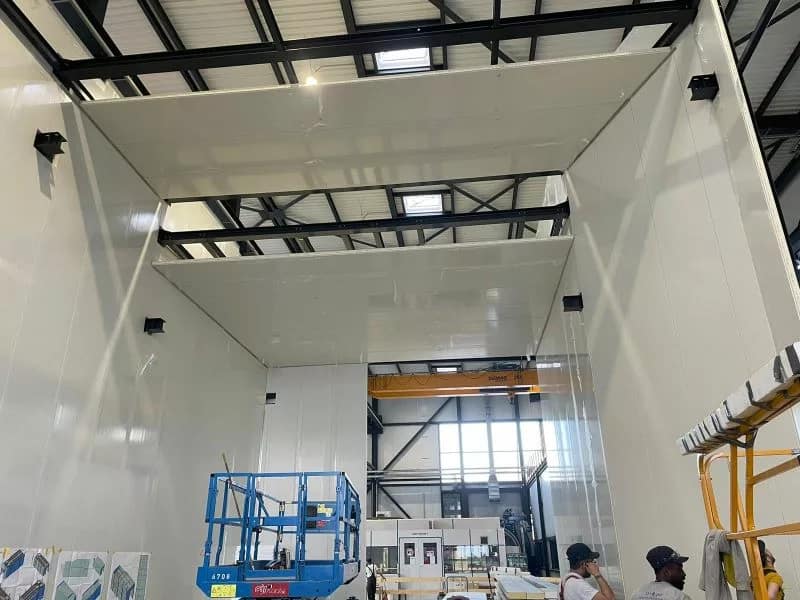

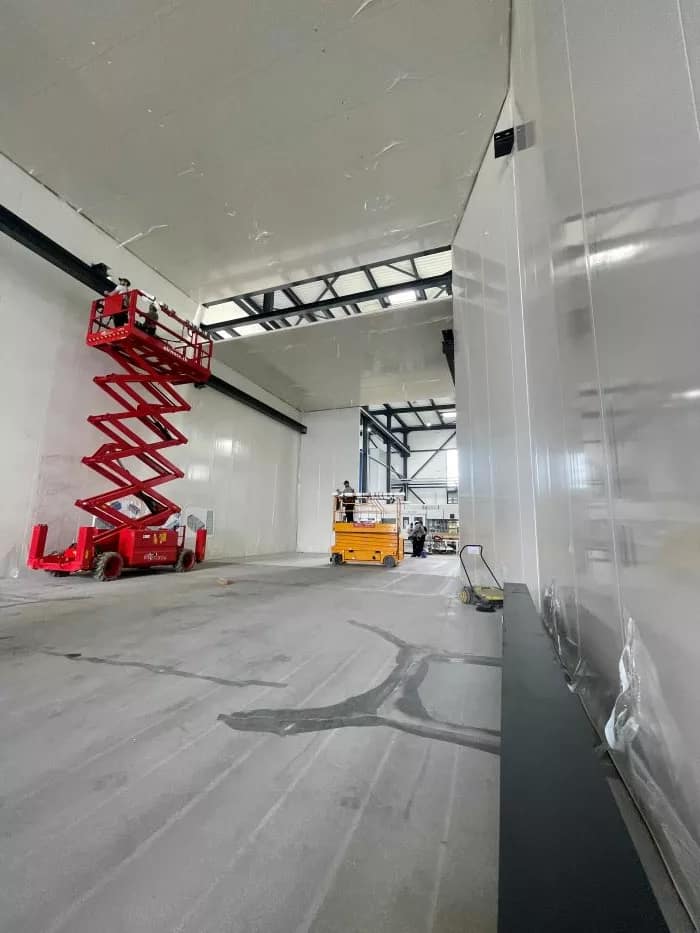

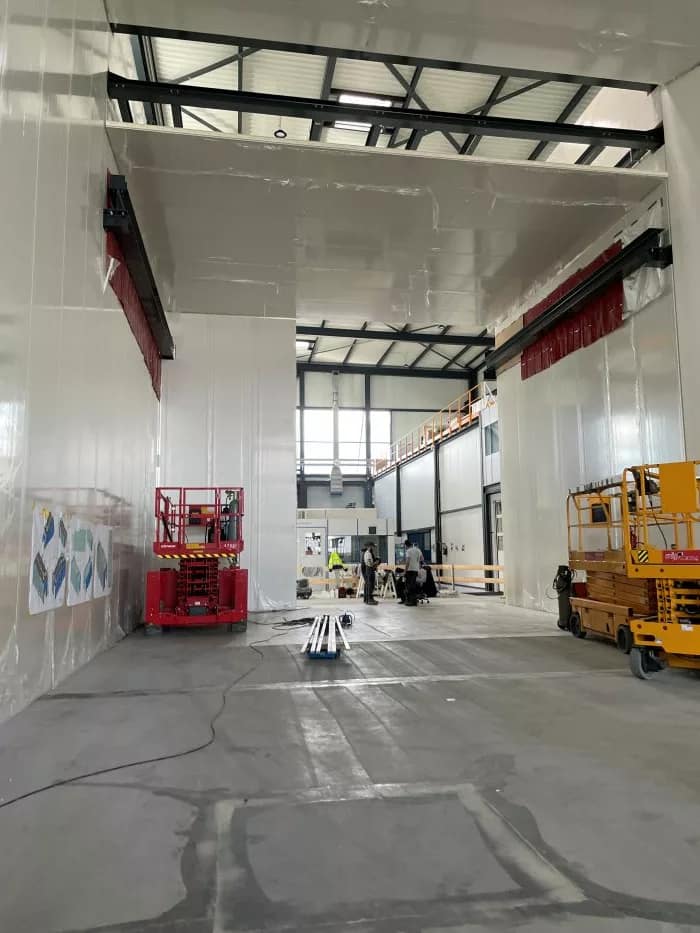

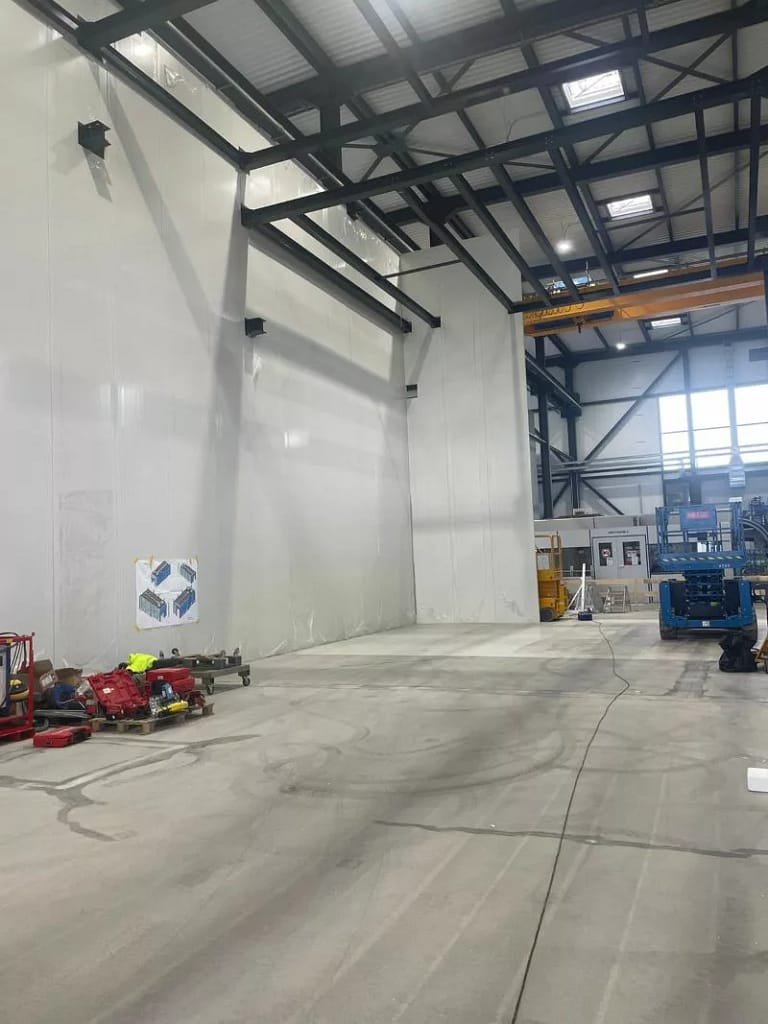

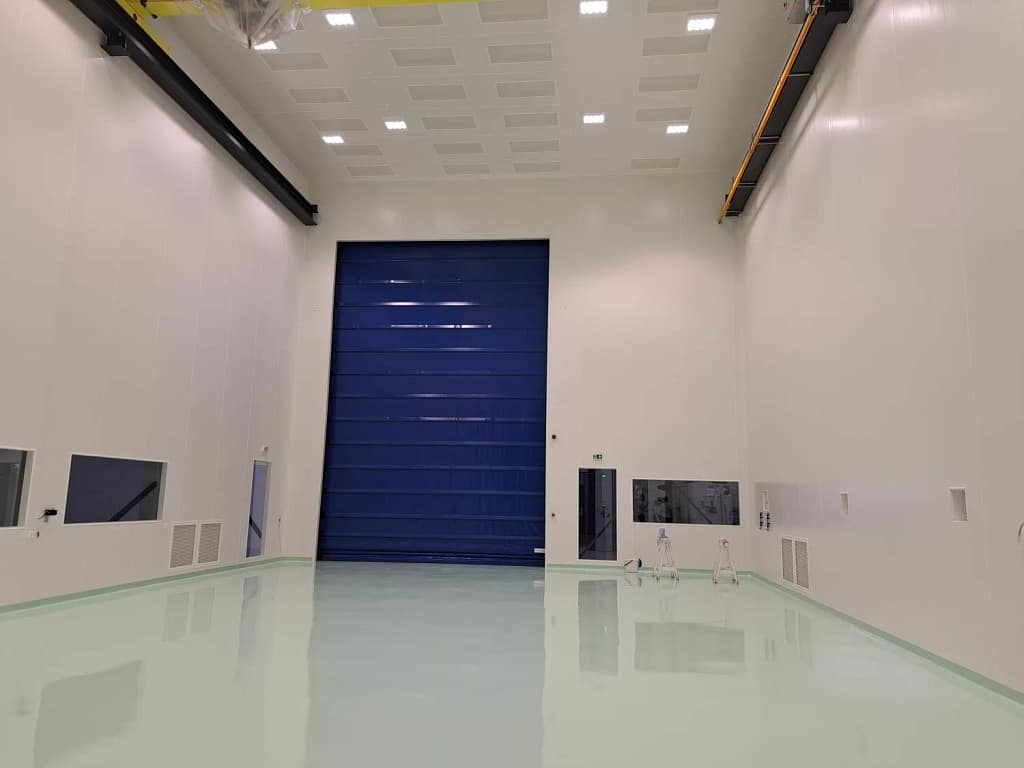

La salle blanche elle-même s’étend sur 300 m², avec un sas matière de 50 m², permettant une gestion optimale des flux entrants et sortants. Pour garantir une propreté irréprochable, des panneaux sandwich ont été installés sur toute la hauteur de la salle, soit 11 mètres. Ces panneaux assurent une isolation thermique et phonique tout en garantissant la stabilité et la durabilité des conditions environnementales.
Les systèmes de soufflage et de reprise de l’air ont été soigneusement conçus pour atteindre un flux laminaire presque parfait. Ainsi, la salle blanche atteint une classe ISO 6 au repos, avec des périodes de contamination extrêmement courtes, de l’ordre de 1 à 5 minutes, et un rapprochement possible de la classe ISO 5 pendant les opérations. Ce niveau de propreté est essentiel pour l’assemblage de composants très sensibles, comme ceux des satellites.

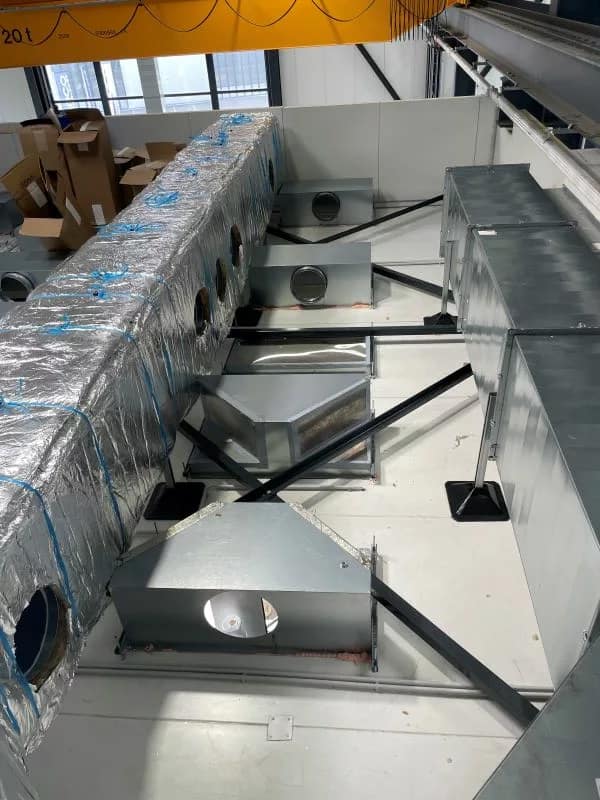

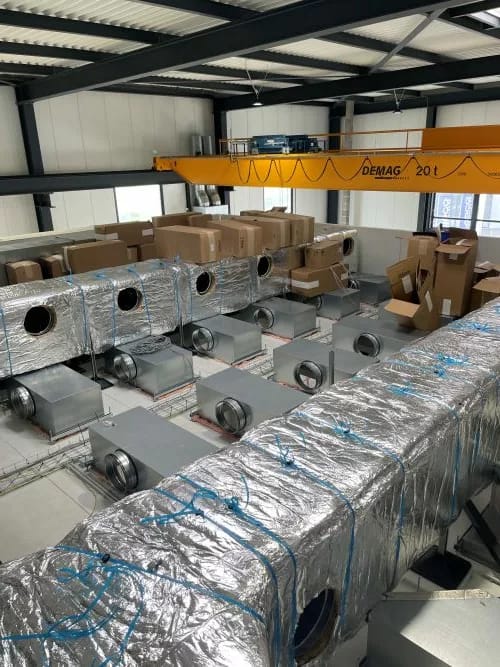

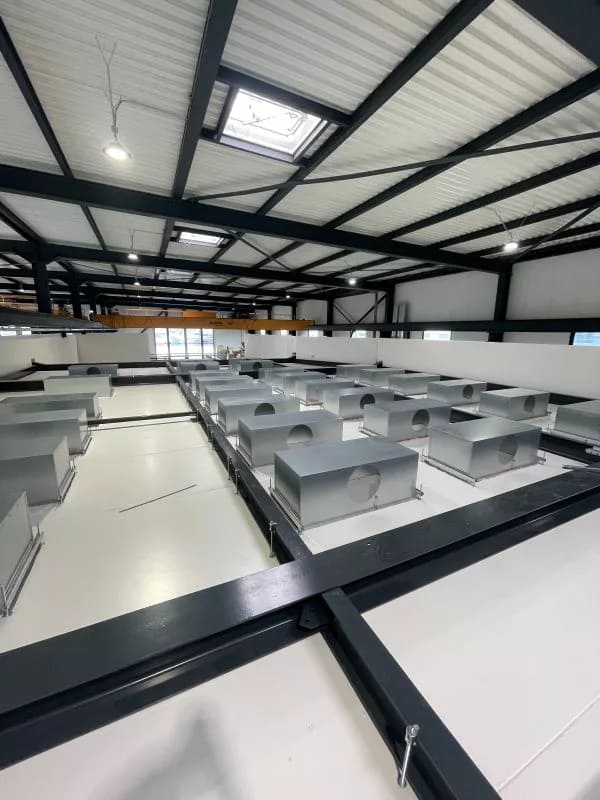

Le système de ventilation est optimisé par des bouches de soufflage au-dessus de la salle, munies de filtres HEPA 14, ainsi que des bouches de reprise en partie basse des cloisons équipées de filtres G4. Ces filtres assurent une efficacité maximale pour le contrôle de la qualité de l’air.
Des équipements dédiés à la sécurité et à la surveillance
La sécurité et la surveillance sont des aspects primordiaux pour ce type d’installation. Ainsi, deux analyseurs de particules ont été installés pour garantir en permanence que les niveaux de contamination restent dans les limites acceptables. L’automatisation de la salle est gérée par un automate Siemens avec un écran tactile HMI 1200 comfort, permettant une gestion centralisée et en temps réel des paramètres environnementaux et du système de filtration.
L’installation d’infrastructures robustes et sécurisées

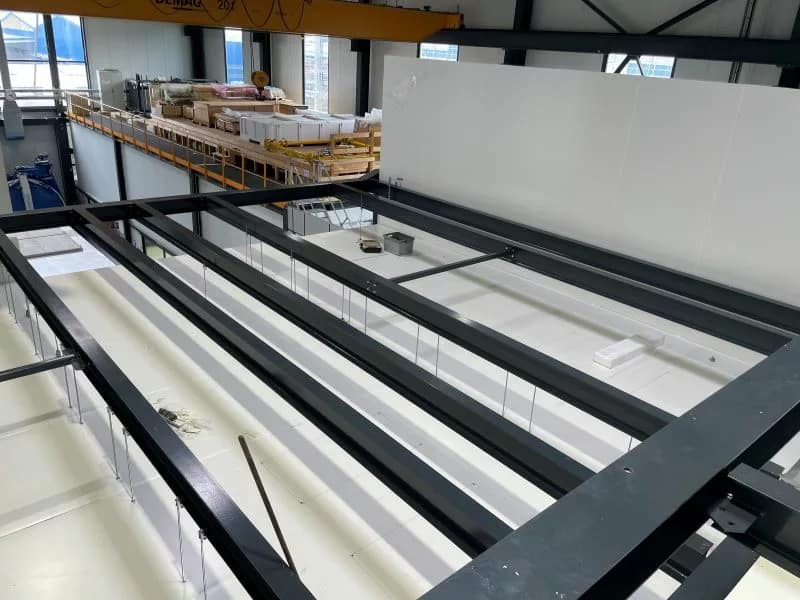

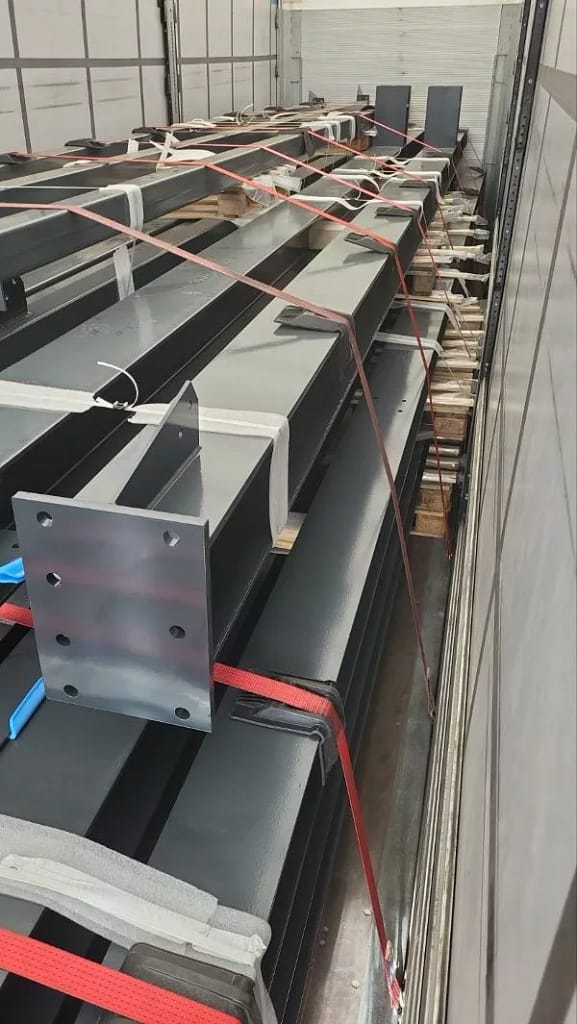

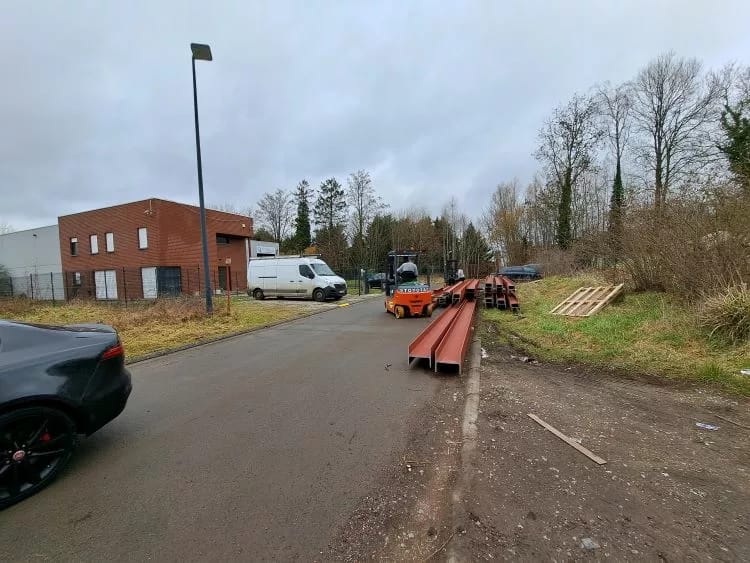

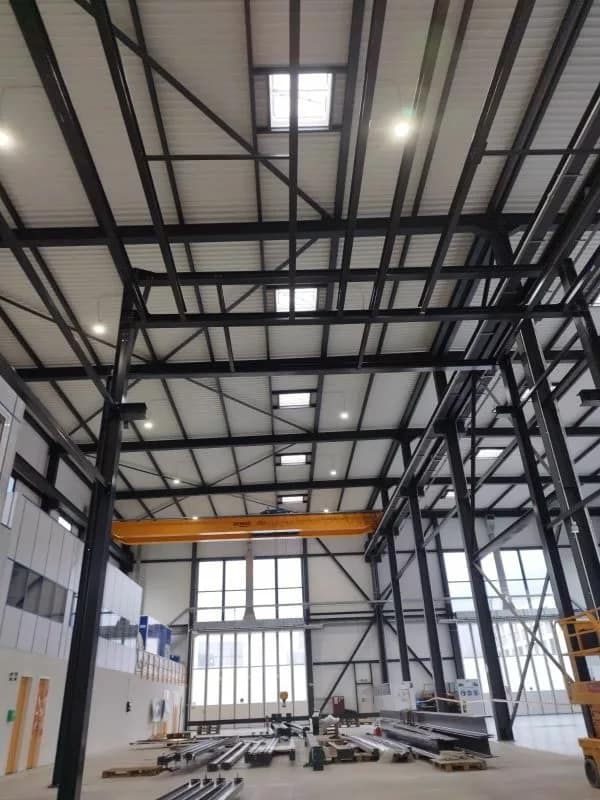

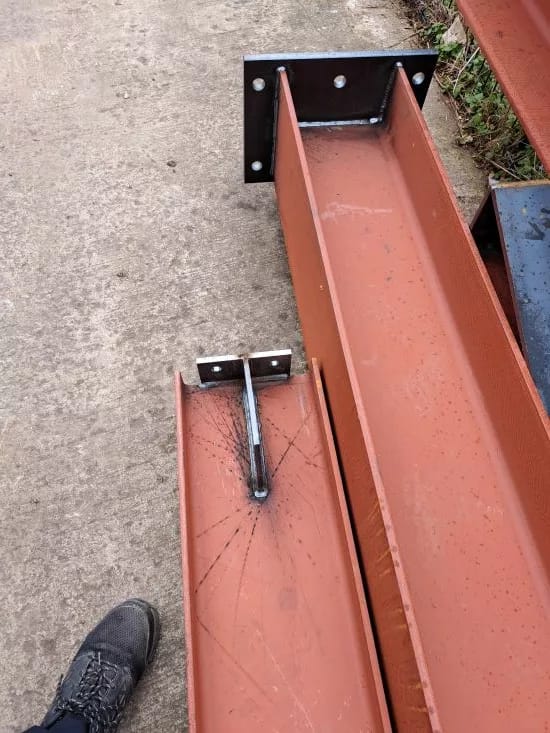

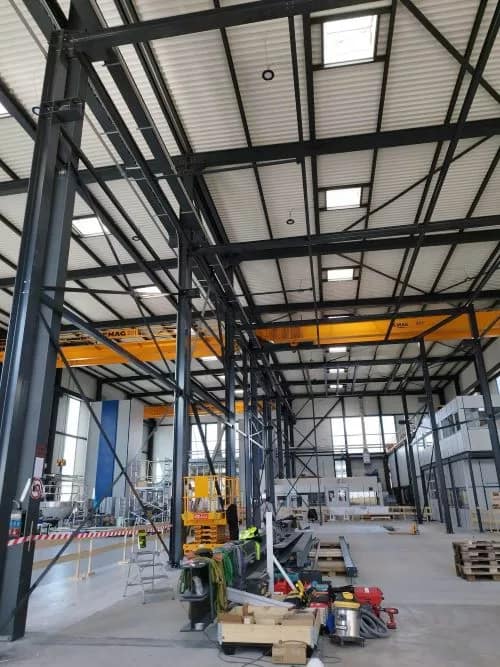

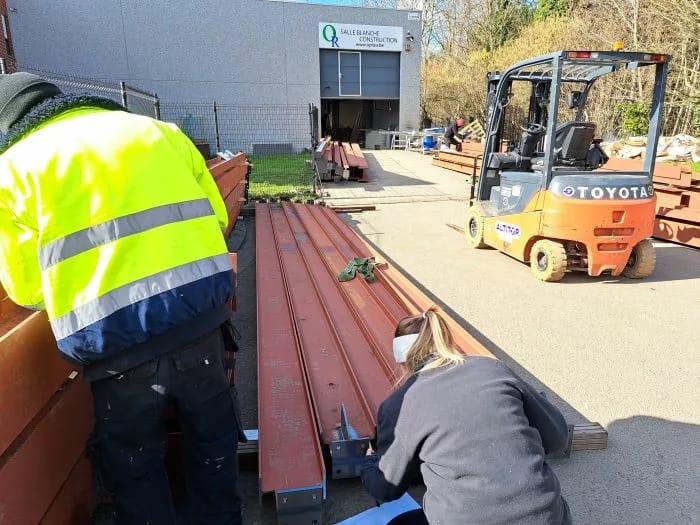

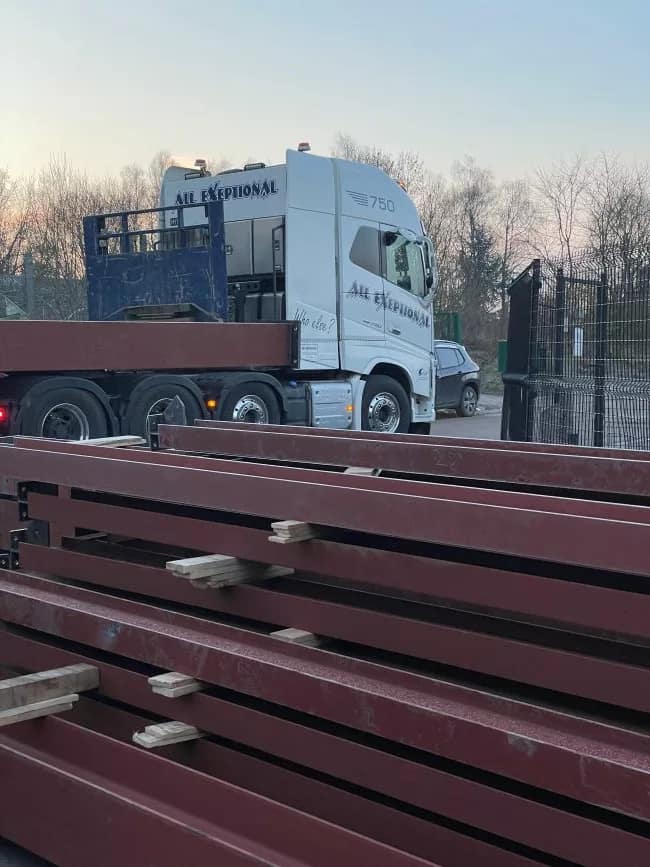

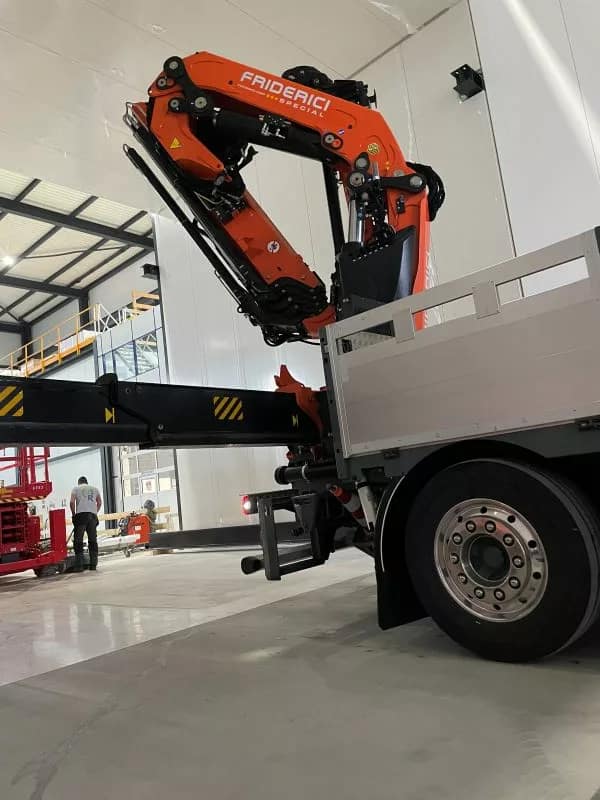

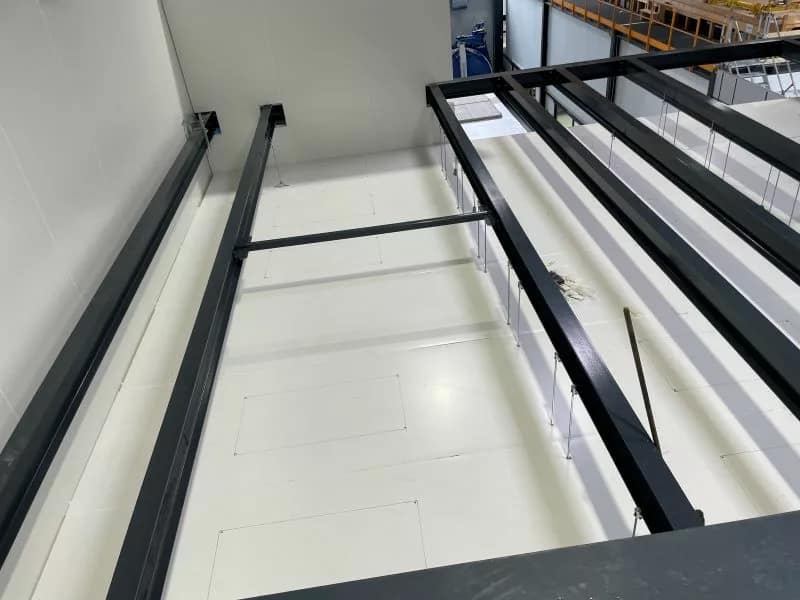

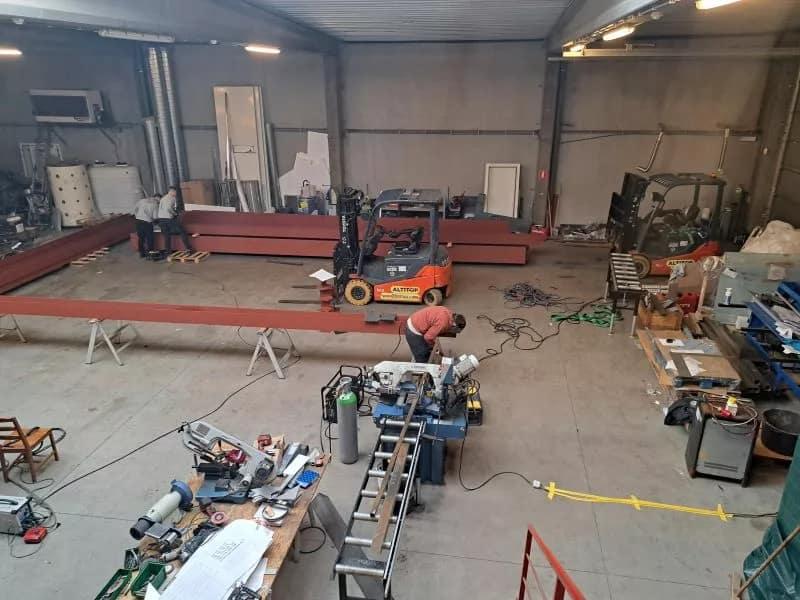

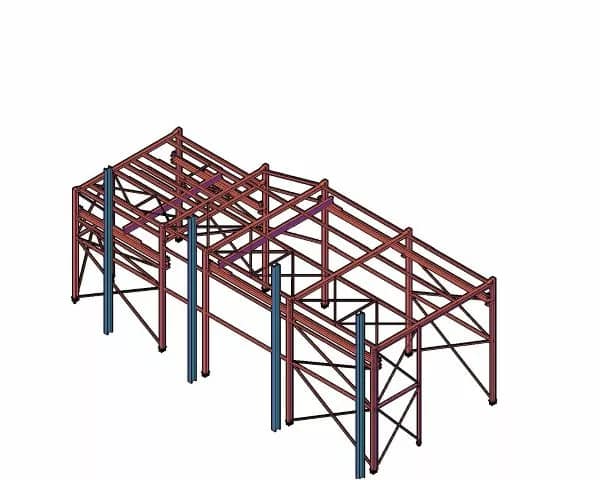

La charpente métallique de la salle blanche a été fabriquée en atelier en Belgique avant d’être assemblée sur site. Elle permet d’assurer une structure robuste et durable, capable de supporter l’ensemble des équipements techniques et des installations spécifiques à la salle blanche.

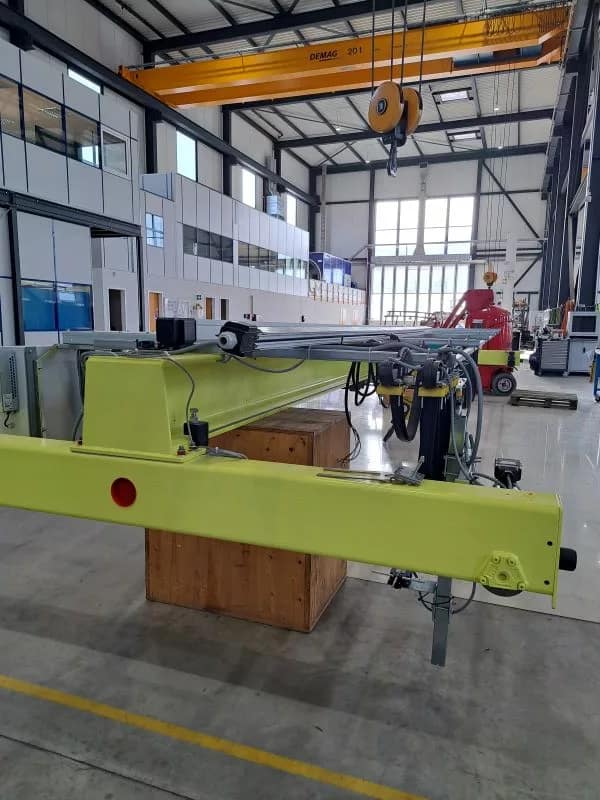

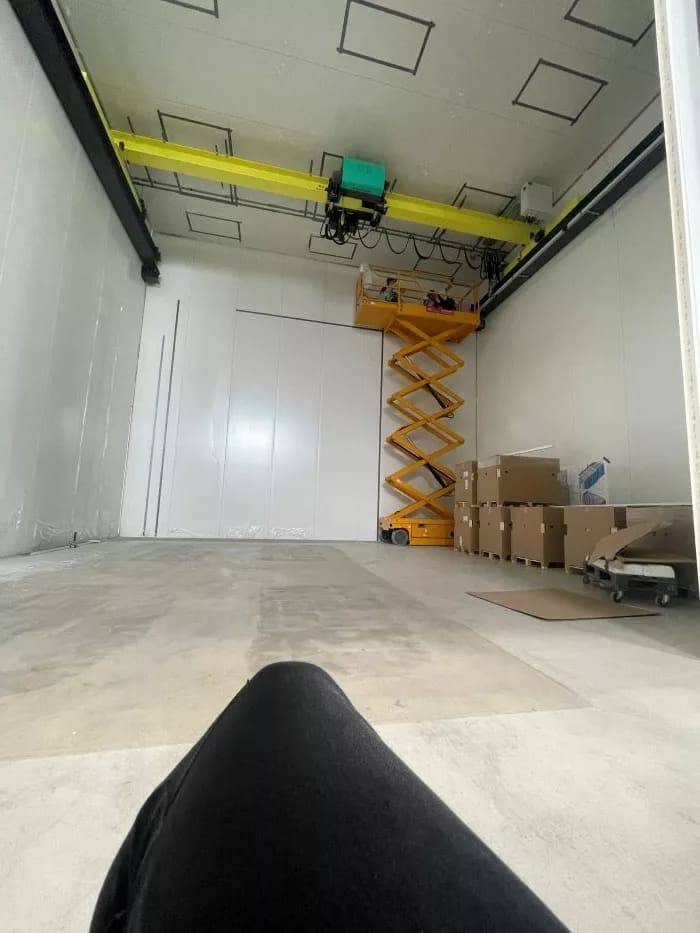

Un des défis supplémentaires du projet fut l’intégration d’un pont roulant dans la salle blanche et dans le sas, nécessaires pour déplacer les composants sensibles des satellites.

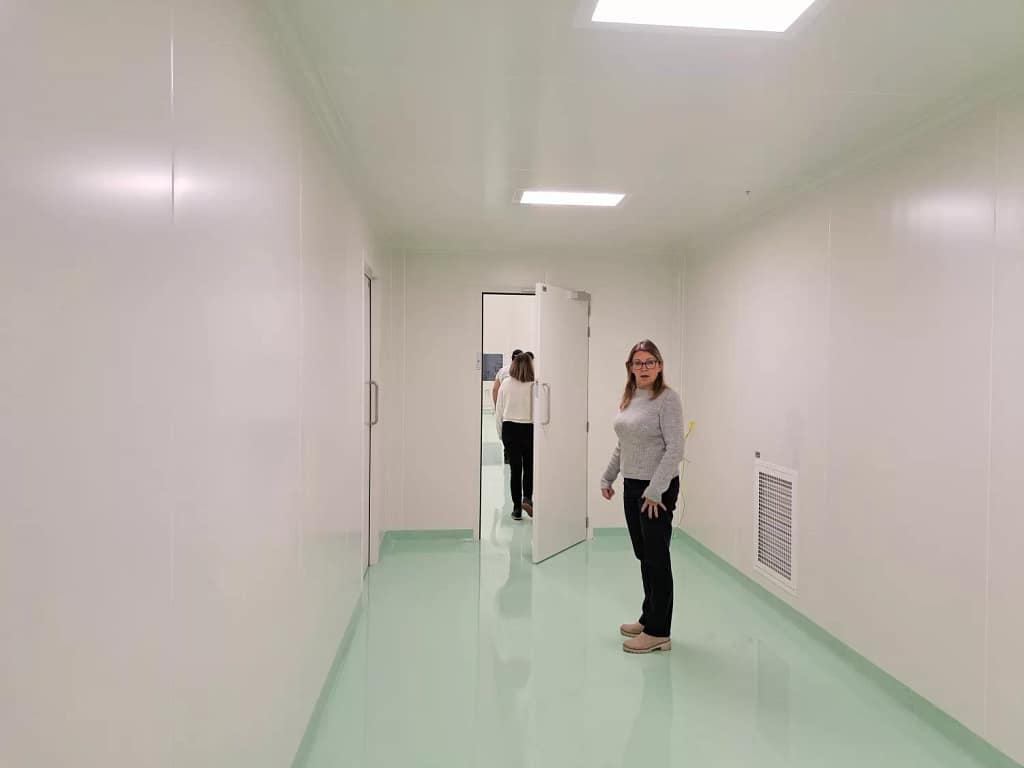

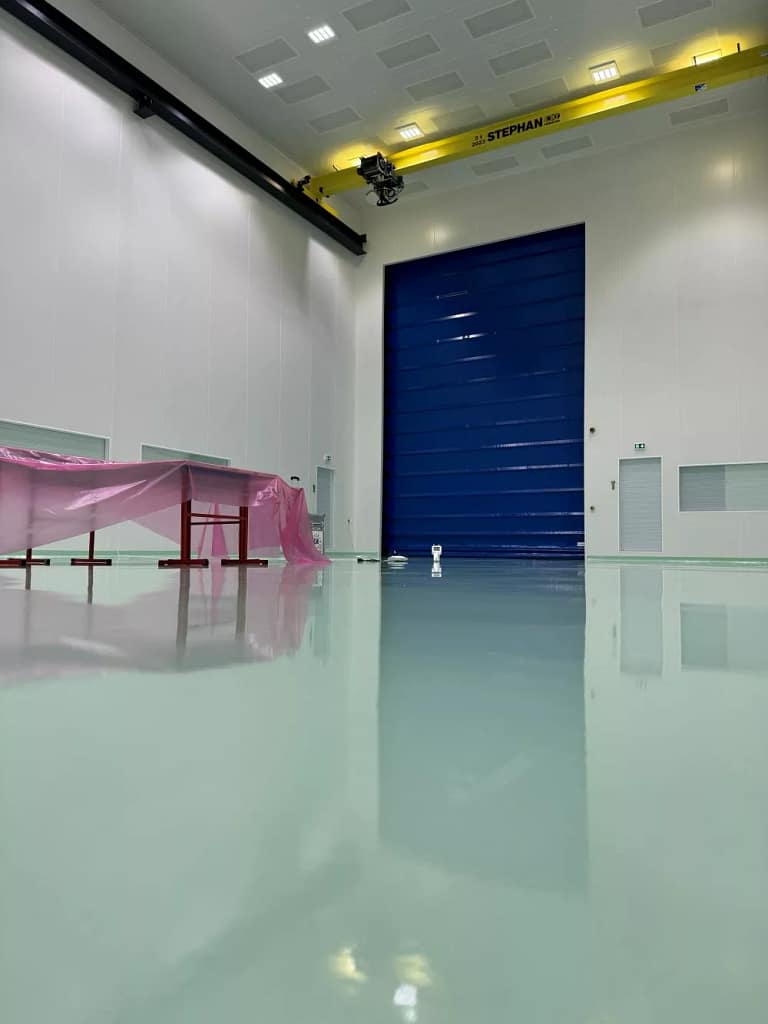

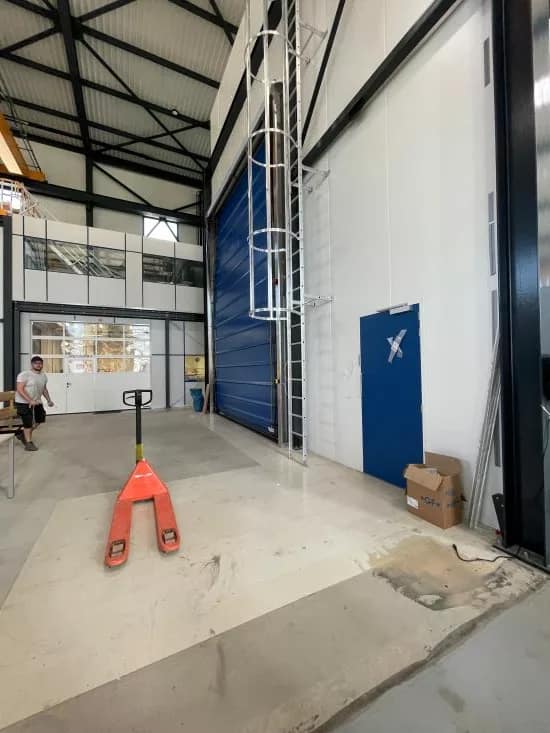

Pour l’accès à la salle et au sas matière, des portes de grande taille ont été installées, permettant un accès facile au satellite. Le sol de la salle a été réalisé en résine électroconductrice, permettant d’éliminer les risques d’électricité statique, ce qui est essentiel dans ce type d’environnement.
De grandes vitres équipées de volets roulants ont été intégrées à la salle, afin de créer des conditions d’obscurité si nécessaire, un élément crucial pour certaines étapes de l’assemblage et des tests des satellites.
Conclusion
Le chantier réalisé par O+R pour APCO Technologie à Aigle représente un projet technique d’envergure et un véritable tour de force en termes de conception et de mise en œuvre d’une salle blanche pour l’industrie spatiale. Grâce à l’expertise d’O+R, le client bénéficie désormais d’une infrastructure de haute qualité, répondant aux standards ISO les plus exigeants et optimisée pour les besoins spécifiques de l’assemblage de satellites. Ce projet témoigne de l’engagement d’O+R à fournir des solutions clé en main innovantes et performantes pour les secteurs les plus pointus de l’industrie.
