Supervision salle blanche · FMS · Archivage · Traçabilité
Suivi, archivage et traçabilité des salles blanches
OplusR conçoit et construit des salles blanches ISO 14644 en intégrant les lots critiques : HVAC/CVC, filtration, pressions différentielles, automatismes, supervision FMS, alarmes, courbes de tendance et archivage des paramètres de fonctionnement.
Concepteur-intégrateur
Une salle blanche se conçoit comme un système complet
Une salle blanche ne se limite pas à une enveloppe, des panneaux et des filtres. Pour obtenir une salle propre stable, exploitable et traçable, il faut maîtriser l’ensemble de la chaîne : traitement d’air, cascade de pression, filtration HEPA ou ULPA, sas, portes, capteurs, automate, alarmes et historique.
La supervision rassemble le suivi des paramètres, l’archivage des données, la gestion des alarmes et la traçabilité de l’installation. Elle permet à OplusR de concevoir la salle propre comme un système technique complet, depuis le traitement d’air jusqu’à l’exploitation quotidienne.
Ce que la supervision permet de suivre
- Pression différentielle entre locaux, sas et extérieur
- Température et humidité relative
- Débits d’air, CTA, ventilateurs et humidificateurs
- Alarmes techniques et états de fonctionnement
- Ouverture de portes et comportement des sas
- Historique, rapports PDF, serveur distant et traçabilité
Visualisation technique
Synoptiques de salle blanche, CTA et cascades de pression
La supervision donne une vision claire de l’installation : locaux, sas, CTA, filtres, vannes, humidification, déshumidification, consignes et valeurs mesurées. L’opérateur peut voir rapidement si la salle blanche fonctionne dans sa plage normale.
Rôle de la supervision
Passer du contrôle ponctuel à une traçabilité exploitable
Les relevés manuels, les colonnes de liquide ou les magnéhélics donnent une indication locale, mais ils ne suffisent pas lorsqu’il faut prouver le bon fonctionnement d’une salle propre. Un FMS permet de suivre les valeurs, d’archiver les écarts et d’analyser le comportement réel de l’installation dans le temps.
Mesurer
Pressions, températures, humidités, débits, alarmes et états techniques.
Visualiser
Synoptiques, écrans locaux, accès distant et suivi en temps réel.
Réguler
Consignes, modes normal/réduit, CTA, humidification et cascade de pression.
Tracer
Courbes de tendance, rapports journaliers, archives et historique long terme.
Architecture FMS
Automate, HMI, accès distant, alarmes et serveur
La supervision est intégrée dès la conception de la salle blanche. Elle relie les sondes, les CTA, les équipements HVAC, les alarmes et les interfaces opérateur. Elle permet aussi à OplusR de diagnostiquer plus rapidement un écart de fonctionnement.

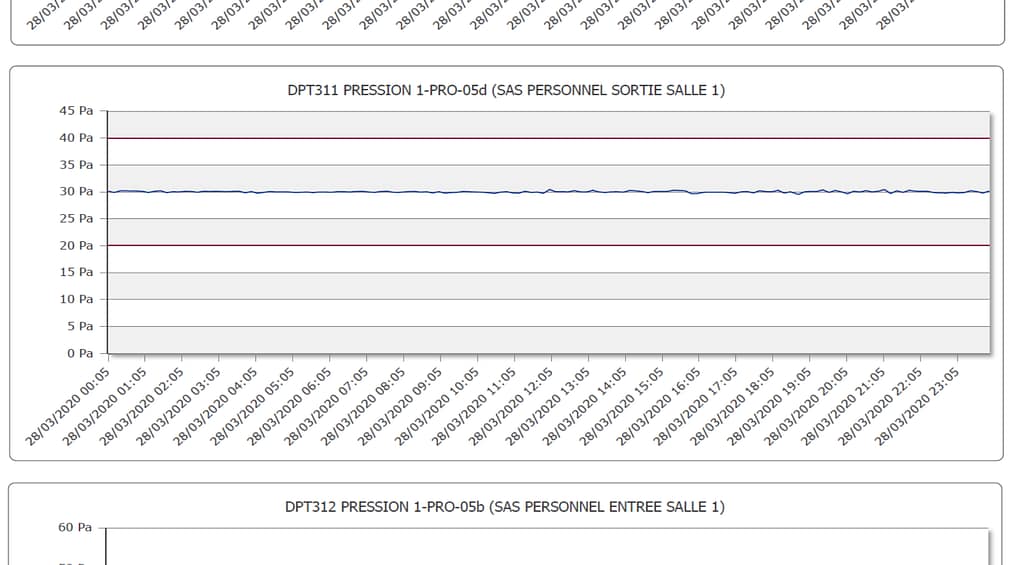

Courbes 4.0
Courbes de pression, température, humidité et débit
Les courbes de tendance permettent d’analyser le comportement réel de la salle propre. Elles montrent les variations de pression, la stabilité de la régulation, les effets d’une ouverture de porte, le comportement d’un sas ou l’évolution d’une CTA.
Dans une cascade de pression, chaque local doit rester cohérent avec les locaux adjacents. L’historique permet donc de comprendre rapidement un écart : porte ouverte trop longtemps, perte de débit, consigne modifiée, alarme ou dérive progressive.
Analyse et contrôle
Une supervision utile pour comprendre les dérives
Les courbes ne servent pas seulement à enregistrer des chiffres. Elles permettent de relier un événement technique à une conséquence mesurable : hausse particulaire, perte de pression, dérive d’humidité, ouverture de porte ou modification de régime de ventilation.
Cette approche permet de traiter la salle propre comme un ensemble complet, mesurable, régulé et contrôlable, plutôt que comme une succession d’équipements indépendants.
Archivage et traçabilité
Trois niveaux d’archives pour contrôler l’exploitation
La supervision ne sert pas uniquement à afficher une valeur instantanée. Elle doit aussi permettre de conserver une preuve, d’analyser une journée de production et de répondre à une demande qualité, maintenance ou audit.
Rapport journalier
Les courbes peuvent être envoyées dans un rapport journalier imprimable, signé et annoté par l’opérateur.
Extraction locale
Les historiques peuvent être récupérés depuis l’automate pour une vérification ou une analyse ponctuelle.
Archivage distant
Les données peuvent être envoyées vers un serveur dédié pour conserver une trace longue durée des valeurs de fonctionnement.
Lecture projet
Relier la supervision à l’architecture de la salle propre
Le synoptique de supervision doit rester lisible pour l’exploitant. Il permet de comprendre immédiatement l’organisation de la salle blanche : local propre, sas personnel, sas matière, CTA, débits, pressions et alarmes.
C’est précisément cette logique qui différencie une simple installation d’une salle blanche réellement conçue : chaque zone est mesurée, chaque écart peut être compris, et chaque paramètre critique peut être documenté.

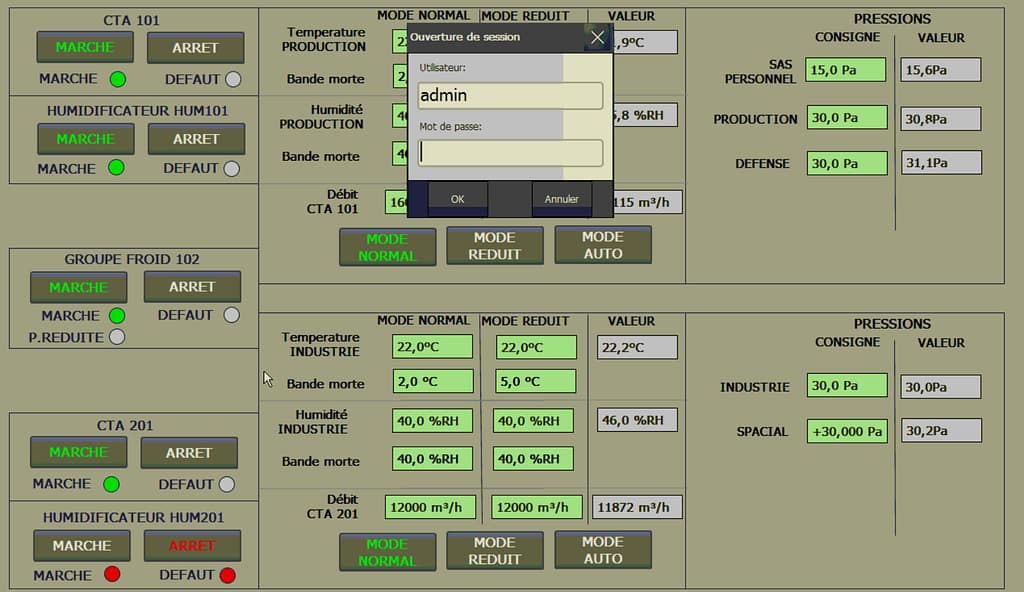

Sécurité 4.0
Accès distant, mots de passe et séparation des niveaux
L’accès aux paramètres de supervision peut être organisé par niveaux. Un premier accès permet de visualiser les installations, un second permet de sélectionner l’installation concernée, et un niveau complémentaire peut protéger les modifications de consignes.

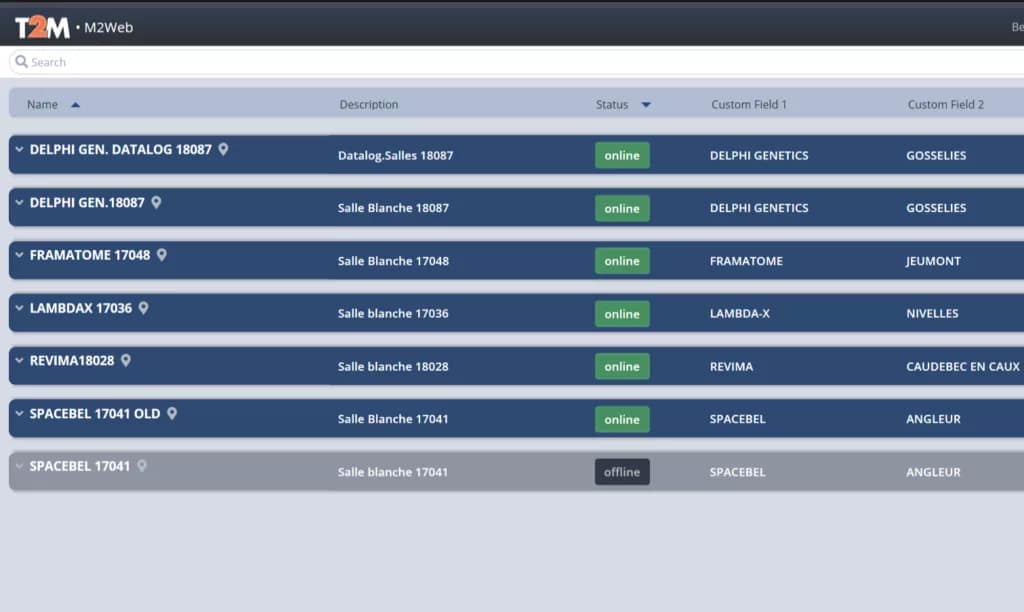

Accès distant
Une plateforme pour suivre plusieurs installations
Lorsque le projet le justifie, la supervision peut donner accès à plusieurs installations suivies à distance. Cette logique permet de contrôler les états, les alarmes et les informations essentielles sans multiplier les interventions inutiles sur site.
La solution reste à adapter au niveau de sécurité attendu, au réseau du client et au périmètre exact de supervision.
Applications
Une supervision adaptée aux secteurs sensibles
Le FMS peut s’intégrer aux salles blanches industrielles, pharmaceutiques, biotech, spatiales, aéronautiques ou électroniques lorsque les conditions de fonctionnement doivent être contrôlées, documentées et analysables.
Pharma / biotech
Pressions salle par salle, CTA, alarmes, phases de désinfection, température et humidité.
Voir la page pharmaSpatial / New Space
Suivi des salles ISO 7 ou ISO 5, conditions d’intégration, cascades de pression et humidité.
Voir la page New SpaceAéronautique
Supervision de salles propres ISO 7 avec extraction, sas personnel, sas matière et alarmes.
Voir la page aéronautiqueSalle blanche ISO 7/8
Monitoring des paramètres critiques pour zones propres industrielles et locaux propres.
Voir les prix ISO 7/8Vidéos OplusR
Exemples de supervision 4.0
Ces vidéos complètent la page en montrant la logique de suivi à distance, de visualisation des pressions et d’intégration de la supervision dans des projets techniques.
Gestion 4.0 des salles propres
Pression dans 16 salles propres
Supervision 4.0 nucléaire
Supervision 4.0 aéronautique
Pages complémentaires
Relier la supervision au projet global de salle blanche
La supervision FMS s’intègre au projet global de salle blanche. Les pages ci-dessous permettent d’approfondir la conception, la construction, le traitement d’air, la filtration, la qualification et la maintenance.
Projet de salle blanche avec supervision ?
OplusR peut intégrer le FMS dès la conception de votre salle propre
Pressions, température, humidité, alarmes, accès distant, courbes, rapports, archivage et traçabilité : nous pouvons définir l’architecture de supervision adaptée à votre salle blanche.
