Comment concevoir une salle blanche adaptée au process ?
Une salle blanche performante ne se définit pas en choisissant d’abord des panneaux, une CTA ou un nombre de filtres. La conception part du process à protéger, de la classe ISO réellement nécessaire, des flux, des charges thermiques, des pressions, des accès, du nettoyage, de la maintenance et des conditions d’exploitation.
Avant-projet technique
Quels éléments faut-il définir avant de concevoir une salle blanche ?
La première étape consiste à traduire le besoin du process en critères techniques mesurables. La classe ISO n’est qu’un de ces critères : les opérateurs, les machines, les matières, les rejets thermiques, le nettoyage, les maintenances et les conditions ambiantes influencent aussi directement la conception.
Définir le besoin réel
Classe ISO, état au repos ou en activité, nombre d’opérateurs, machines présentes, charges thermiques, contraintes produit, cadence et exigences de nettoyage.
Organiser les flux
Séparer et séquencer les flux personnel, matières, produits, déchets, équipements et maintenance afin d’éviter les croisements défavorables à la maîtrise de la contamination.
Dimensionner l’environnement
Définir diffusion d’air, débits, reprises, pressions, filtration, température, humidité et régulation selon le niveau de maîtrise attendu.
Vision projet
Une salle blanche doit être conçue comme un système complet
Modifier un seul paramètre peut déplacer le problème ailleurs : augmenter un débit influence les pressions, les charges thermiques et le bruit ; déplacer une machine peut perturber les trajectoires d’air ; ajouter un sas change les circulations et les équilibres aérauliques. La conception doit donc être globale avant de figer le plan.
Analyser le process
Identifier ce qui doit être protégé, contre quoi, dans quelles conditions et pendant quelles opérations.
Concevoir le zoning
Organiser zones propres, sas, circulations, locaux techniques et accès maintenance autour des flux réels.
Dimensionner l’aéraulique
Coordonner soufflage, reprises, filtration, pressions, température, humidité et régulation.
Préparer la réalisation
Anticiper interfaces, montage, mise en service, essais et qualification avant le démarrage du chantier.
Objectif : obtenir une salle blanche exploitable et qualifiable, pas seulement une installation qui atteint une classe particulaire dans des conditions idéales.
Implantation technique
Comment passer du besoin process au plan de conception ?
Avant de figer les dimensions et les équipements, le besoin process doit être traduit en implantation technique : locaux, circulations, sas, réseaux, CTA, reprises d’air, zones de maintenance et accès aux équipements.
Organisation des locaux
Positionner zones propres, sas, locaux techniques et circulations selon les flux réels.
Interfaces techniques
Prévoir réseaux, gaines, reprises, capteurs, passages, accès maintenance et contraintes de hauteur.
Évolutivité
Anticiper lorsque c’est pertinent les extensions, changements d’équipements et adaptations futures du process.
Paramètres de conception
Les 8 arbitrages techniques à poser avant de figer une salle blanche
Ces sujets doivent être traités ensemble. Cette page en donne la logique générale ; les liens associés conduisent vers les pages spécialisées afin d’éviter de dupliquer leurs contenus techniques.
Classe ISO
Déterminer le niveau de propreté particulaire réellement nécessaire : ISO 5, ISO 7, ISO 8 ou autre niveau.
Lire la classification ISO 14644Filtration
Définir le niveau, la position et l’architecture de filtration adaptés au concept aéraulique retenu.
Comprendre la filtration HEPA / ULPAVentilation
Choisir le principe de diffusion et de reprise selon la classe, le process et l’implantation des équipements.
Voir les types de ventilationPressions
Organiser pression positive, cascade de pression ou dépression selon ce qu’il faut protéger et les flux de transfert.
Comprendre le traitement d’airSas et accès
Dimensionner les sas personnel, matières et solutions de transfert en cohérence avec les flux et les procédures.
Voir les sas et douches à airMatériaux
Sélectionner parois, plafonds, vitrages, portes et sols selon nettoyabilité, usage et niveau de finition requis.
Voir les matériaux salle blancheSurveillance
Identifier les paramètres à suivre : pression, température, humidité, particules, alarmes et traçabilité.
Voir la supervision FMSQualification
Préparer dès la conception les essais nécessaires : particules, vitesses, pressions, intégrité filtres et rapports.
Voir la qualificationAéraulique

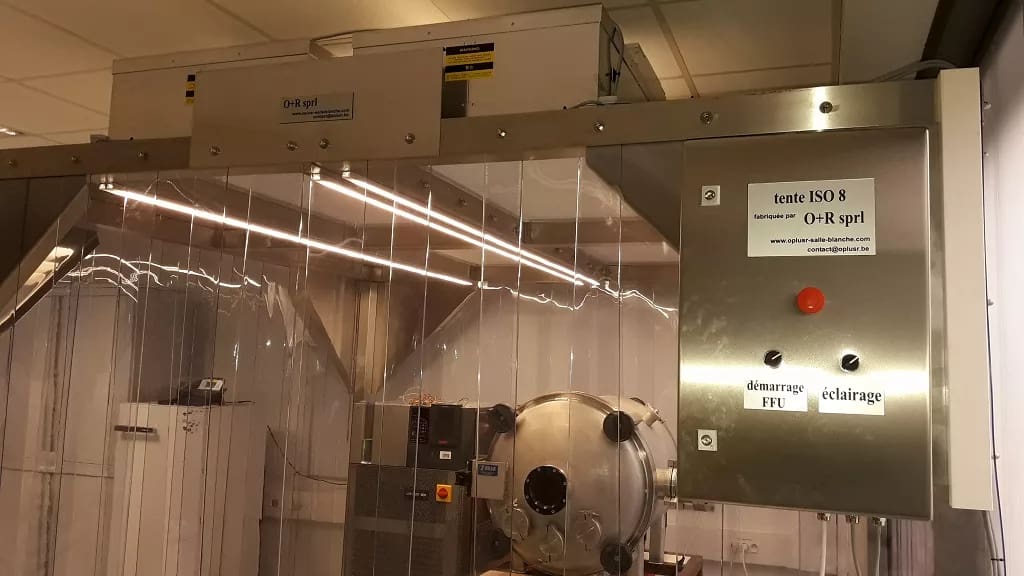

Flux turbulent, flux unidirectionnel ou protection localisée ?
Le principe de diffusion d’air dépend du niveau de propreté attendu, du process et de la géométrie de la zone. Une salle ISO 7 ou ISO 8 peut utiliser une diffusion turbulente correctement dimensionnée, tandis qu’une zone critique ISO 5 peut nécessiter une protection plus localisée ou un flux unidirectionnel.
- Le soufflage doit limiter les zones mortes et les courts-circuits d’air.
- Les reprises doivent guider l’évacuation des contaminants selon le mouvement d’air recherché.
- La position des machines et des opérateurs modifie le comportement aéraulique réel.
- Le concept doit rester compatible avec nettoyage, maintenance et exploitation quotidienne.
Zoning et flux
Pourquoi le plan doit-il suivre le mode opératoire ?
L’implantation doit traduire le fonctionnement réel du site : arrivée des opérateurs, matières entrantes, transfert des produits, évacuation des déchets et interventions de maintenance. C’est cette logique qui détermine la position des sas, les circulations, les ouvertures et une partie des cascades de pression.
Flux opérateurs
Vestiaires, habillage, sas personnel, règles d’entrée et de sortie : le parcours opérateur doit être lisible et compatible avec le niveau de maîtrise recherché.
Flux produits et composants
Les matières entrantes doivent être transférées selon une logique qui limite les croisements avec les déchets ou les retours de production.
Flux sortants
Déchets, emballages et matériels sortants doivent être anticipés afin de ne pas dégrader la maîtrise des zones les plus sensibles.
Accès techniques
L’accès aux filtres, luminaires, CTA, capteurs et équipements doit être prévu dès la conception pour limiter les interventions intrusives.
Conditions environnementales
Comment coordonner température, humidité et pression ?
Ces trois paramètres ne se dimensionnent pas séparément. Ils interagissent avec les débits d’air, les charges thermiques, les ouvertures de portes, l’air neuf, les équipements et le confort des opérateurs. Les valeurs à retenir doivent donc provenir du besoin process et des conditions réelles d’exploitation.
Température
Elle dépend du process, du confort opérateur et des apports thermiques. Les machines et équipements peuvent modifier fortement le besoin de refroidissement.
Humidité relative
Elle peut devenir critique pour certains produits, poudres, composants électroniques ou opérations sensibles à l’humidité ou à l’électricité statique.
Pression différentielle
Elle contribue à protéger le produit, le process ou l’environnement adjacent selon la logique retenue : pression positive, cascade ou dépression.
Enveloppe et matériaux
Comment choisir les matériaux d’une salle blanche ?
Les parois, plafonds, portes, vitrages, sols et finitions doivent être choisis selon l’usage réel de la salle, les procédures de nettoyage, les contraintes mécaniques et le niveau de finition attendu. Toutes les applications n’imposent donc pas la même solution constructive.
Surfaces
Privilégier des surfaces compatibles avec le niveau de propreté et les opérations de nettoyage prévues.
Jonctions
Traiter angles, portes, vitrages, plinthes et raccords afin de limiter les zones difficiles à nettoyer.
Maintenance
Conserver l’accès aux plafonds, filtres, luminaires et équipements techniques sans dégrader l’exploitation.
Erreurs fréquentes
Quelles erreurs fragilisent une conception de salle blanche ?
Les difficultés de qualification ou d’exploitation apparaissent souvent lorsque certains arbitrages sont effectués trop tard. L’objectif de l’avant-projet est précisément de révéler ces interactions avant la construction.
Surclasser inutilement
Une classe plus stricte peut augmenter débits, filtration, consommation et complexité sans bénéfice réel pour le process.
Oublier les machines
Les équipements apportent chaleur, obstacles aérauliques, particules, accès maintenance et contraintes de raccordement.
Sous-estimer les sas
Un sas mal dimensionné ou mal placé peut perturber les flux et compliquer le fonctionnement quotidien.
Négliger les reprises
Le soufflage ne suffit pas : la position des reprises participe directement au mouvement réel de l’air.
Raisonner uniquement au repos
Les opérateurs, portes et équipements modifient le comportement d’une salle pendant son exploitation réelle.
Penser à la qualification trop tard
Les essais et critères d’acceptation doivent être anticipés afin que l’installation puisse être vérifiée dans les conditions prévues.
Questions de conception
FAQ — conception d’une salle blanche
Réponses courtes aux questions qui doivent être tranchées avant de figer une implantation ou un budget.
Faut-il choisir la classe ISO avant de dessiner la salle blanche ?
La classe ISO doit être définie à partir du besoin process, mais elle ne suffit pas à elle seule. Le plan doit aussi intégrer les flux, les équipements, les sas, les pressions, les charges thermiques, le nettoyage et les conditions d’exploitation.
Comment déterminer le débit d’air d’une salle blanche ?
Il n’existe pas un débit unique valable pour toutes les salles. Le dimensionnement dépend notamment de la classe recherchée, du mode de diffusion, du volume, des sources de contamination, des charges thermiques, de l’air neuf et du comportement attendu en exploitation.
Une salle blanche doit-elle être en pression positive ?
Pas systématiquement. La pression doit être choisie selon ce qu’il faut protéger : le produit ou le process, les locaux voisins, ou les deux via une cascade de pressions adaptée.
Quand faut-il prévoir la qualification ?
Dès la conception. Les critères d’essai influencent le choix des équipements, les accès aux filtres, les points de mesure, la régulation et la manière dont l’installation sera mise en service.
Quel budget prévoir pour une salle blanche ?
Le budget dépend de la surface, de la classe ISO, du process, du traitement d’air, des conditions de température et d’humidité, des sas, des matériaux et du niveau de qualification. Voir la page prix salle blanche ISO 7 / ISO 8 pour comprendre les principaux facteurs de coût.
OplusR peut-il prendre en charge un projet de salle blanche complet ?
Oui. L’approche projet peut intégrer la conception, l’enveloppe, les sas, le traitement d’air, la filtration, la régulation, la mise en service et la qualification selon le périmètre du projet. La page construction de salle blanche clé en main présente cette approche globale.
