DOUCHE À AIR · SAS PERSONNEL · PALETTES · MATÉRIEL
Réduire la contamination particulaire avant l’entrée en salle blanche
OplusR conçoit, fabrique et installe des douches à air pour le personnel, les palettes et les équipements. Chaque sas est dimensionné selon les flux, les dimensions à transférer, le niveau de propreté recherché et les contraintes du bâtiment.
Étude, fabrication et installation en Belgique, en France et au Luxembourg.
MAÎTRISE DES TRANSFERTS
Une barrière supplémentaire entre la zone extérieure et la salle propre
Une douche à air est un sas de dépoussiérage dans lequel de l’air filtré est soufflé à grande vitesse sur les vêtements, les emballages, les palettes ou les équipements. Les jets d’air décollent une partie des particules présentes sur les surfaces avant l’ouverture de la porte donnant accès à la zone propre.
Elle complète les procédures d’habillage, de nettoyage et de transfert. Son utilité dépend du process, du niveau de propreté recherché, de la fréquence des passages et du risque de contamination associé aux personnes ou aux matières introduites.
Déloger les particules

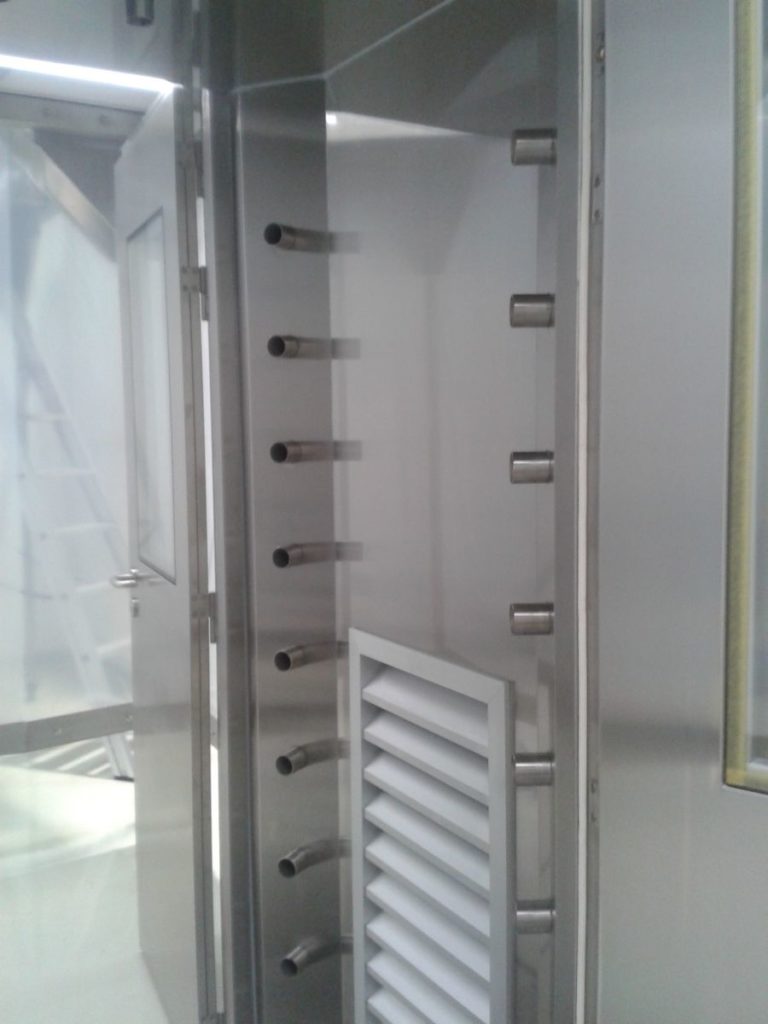

Des busettes répartissent des jets d’air filtré sur les différentes faces de la personne ou du matériel.
Maintenir les portes asservies
L’interverrouillage empêche normalement l’ouverture simultanée des portes côté extérieur et côté salle propre.
Adapter le cycle au besoin
La durée, le débit, le nombre de busettes et la séquence de passage sont définis selon l’application.
LES TROIS CONFIGURATIONS PRINCIPALES
Douche à air pour le personnel, les palettes ou le matériel
Le principe de dépoussiérage reste comparable, mais les dimensions, les portes, les débits et les conditions d’utilisation diffèrent fortement selon ce qui doit traverser le sas.
OPÉRATEURS

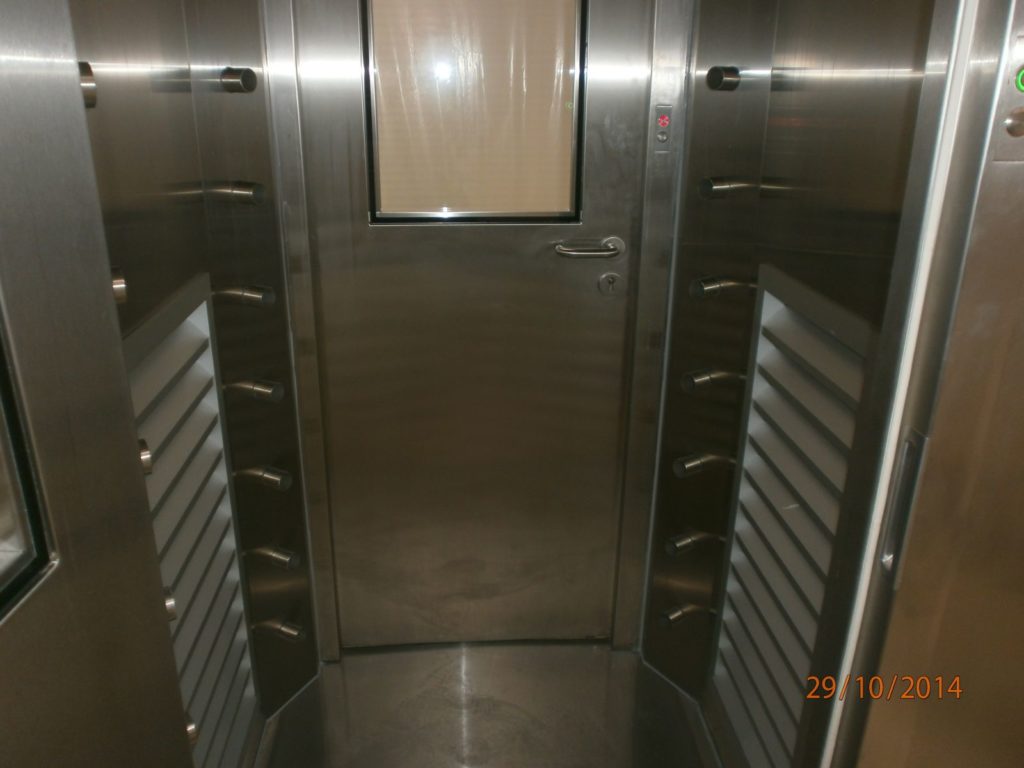

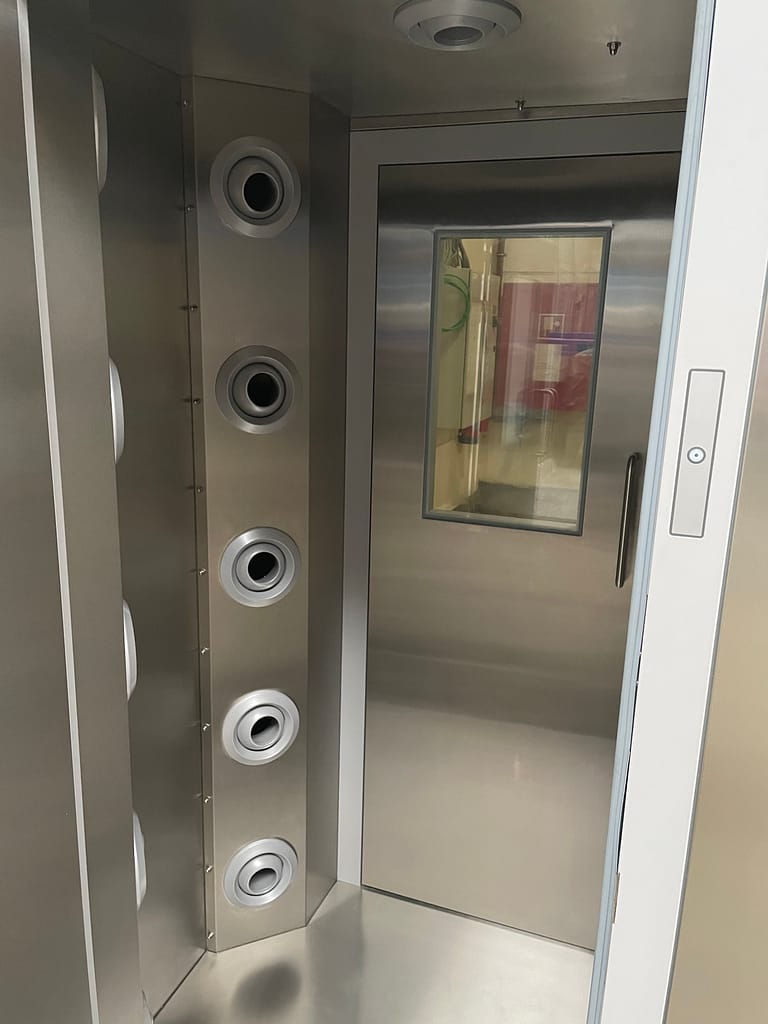

Douche à air pour le personnel
Configuration compacte destinée au passage d’un ou de plusieurs opérateurs avant l’entrée dans une salle blanche ou une zone propre.
- Busettes réparties sur plusieurs niveaux
- Portes battantes ou coulissantes
- Voyants rouges et verts
- Cycle configurable
PALETTES

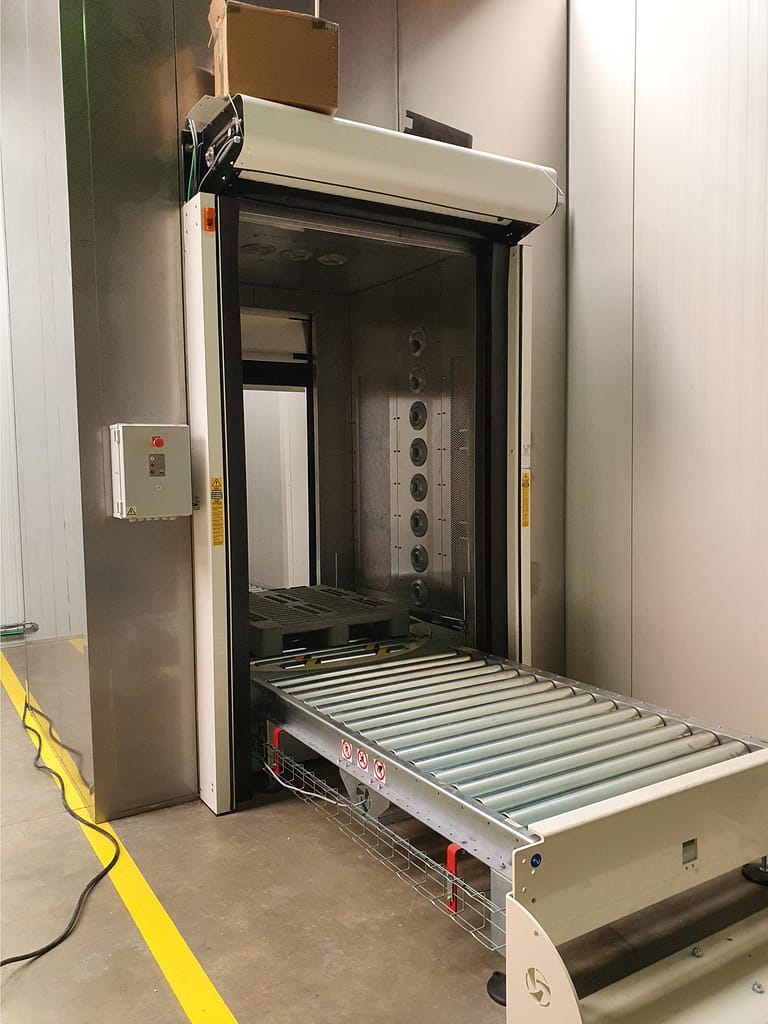

Douche à air pour palettes
Sas de plus grandes dimensions permettant le passage d’une palette, avec manutention manuelle, transpalette, chariot ou convoyeur.
- Dimensions adaptées aux charges transférées
- Portes à enroulement possibles
- Convoyeur intégré selon le process
- Soufflage sur plusieurs faces
MATÉRIEL
Douche à air pour équipements
Solution sur mesure pour introduire des machines, chariots, conteneurs ou équipements volumineux dans une zone à environnement maîtrisé.
- Large passage utile
- Hauteur adaptée aux équipements
- Protection des zones de circulation
- Intégration dans un bâtiment existant
POUR LES PETITS TRANSFERTS

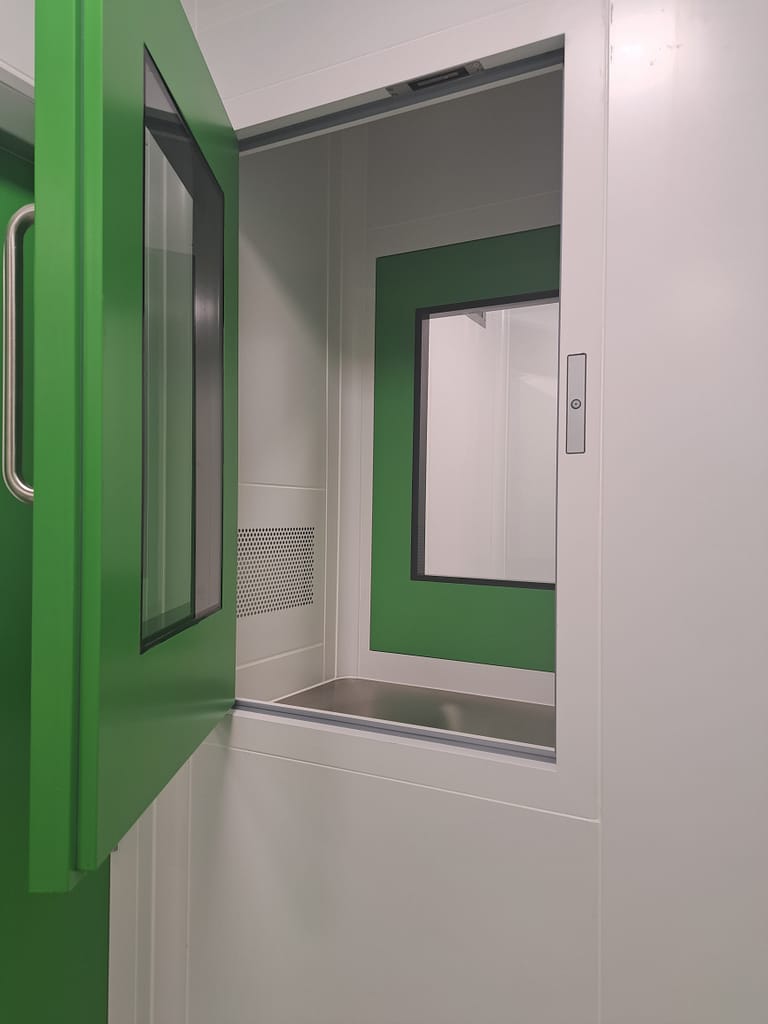

Le pass-box ventilé comme solution complémentaire
Lorsqu’il n’est pas nécessaire de faire entrer une personne, une palette ou un gros équipement, un pass-box permet de transférer de petits composants, des consommables ou des produits entre deux zones.
Selon l’analyse du besoin, il peut recevoir un interverrouillage des portes, une ventilation, une filtration et une finition compatible avec l’environnement de production.
La douche à air et le pass-box ne répondent donc pas au même flux : l’équipement est choisi en fonction de la taille et de la fréquence des transferts.
PRINCIPE AÉRAULIQUE
Comment fonctionne une douche à air ?
Entrée et fermeture
La personne ou le matériel entre dans le sas. La première porte se ferme avant le démarrage du cycle.
Soufflage à haute vitesse
De l’air filtré est accéléré puis distribué par des busettes afin de décoller les particules présentes sur les surfaces.
Reprise et filtration
L’air chargé en particules est repris par les grilles, préfiltré, puis renvoyé dans le circuit de ventilation du sas.
Fin du cycle
Lorsque la durée programmée est écoulée, l’accès vers la zone propre est autorisé par la régulation.
DIMENSIONNEMENT
Des performances ajustées à chaque configuration
Les valeurs sont définies après étude du volume du sas, du nombre de passages, des dimensions des charges et du niveau de dépoussiérage recherché.
Pour approfondir le choix des filtres, consultez notre page consacrée à la filtration HEPA et ULPA en salle blanche .
CYCLE RÉEL
Voir l’entrée d’un opérateur dans une douche à air
Cette vidéo montre le déroulement d’un passage opérateur : entrée dans le sas, fermeture de la porte, déclenchement du soufflage puis accès à la zone propre.
MONTAGE ET INTÉGRATION
Limiter les travaux dans votre zone de production
Une part importante de la fabrication et des essais peut être réalisée avant la livraison. Cette préparation facilite ensuite l’assemblage, le raccordement électrique et l’intégration du sas dans les cloisons ou les circulations existantes.
Pour les configurations palettes, il faut également anticiper les rayons de giration, les niveaux de sol, les protections mécaniques et l’alignement avec les convoyeurs ou les équipements de manutention.
Faire étudier mon implantationBUDGET INDICATIF
Quel est le prix d’une douche à air ?
23 000 à 30 000 €
Cet ordre de grandeur correspond à des configurations courantes. Une douche de grandes dimensions, une porte spécifique, un convoyeur, une finition intégralement inox ou une intégration complexe peuvent modifier sensiblement le budget.
Demander un chiffrageLes principaux facteurs de prix
- Dimensions utiles et dimensions extérieures
- Personnel, palettes ou matériel à transférer
- Acier peint ou acier inoxydable
- Nombre et type de portes
- Débit d’air et nombre de busettes
- Filtration HEPA H13 ou H14
- Convoyeur et équipements de manutention
- Automatismes et raccordement à une supervision
EXEMPLE D’INTÉGRATION
Prévoir le transfert des équipements dès la conception de la salle blanche
Une douche à air pour matériel ne peut pas être étudiée isolément. L’implantation doit tenir compte des circulations, des dimensions des équipements, des zones de manœuvre, de l’ouverture des portes et de la manière dont le matériel rejoindra ensuite la salle propre.
L’exemple Aerospacelab illustre l’importance de concevoir ensemble la salle blanche, les accès et les transferts de matériel volumineux.
PRÉPARER VOTRE DEMANDE
Les informations utiles pour dimensionner votre douche à air
Quelques données suffisent pour établir une première orientation technique et vérifier la faisabilité de l’installation.
Type de transfert
Personnel, palettes, chariots, machines, conteneurs ou petits composants.
Dimensions maximales
Largeur, longueur, hauteur et poids de l’élément le plus encombrant.
Fréquence de passage
Nombre de personnes ou de transferts prévus par heure ou par poste.
Environnement desservi
Classe ISO, activité, niveau de propreté et risques liés au process.
Implantation disponible
Plans, dimensions de la zone, hauteurs disponibles et sens de circulation.
Options souhaitées
Inox, portes à enroulement, convoyeur, signalisation, supervision ou exigences particulières.
QUESTIONS FRÉQUENTES
FAQ sur les douches à air pour salle blanche
À quoi sert une douche à air avant une salle blanche ?
Elle souffle de l’air filtré à grande vitesse afin de décrocher une partie des particules présentes sur les vêtements, les palettes ou les équipements avant leur entrée dans une zone propre.
Une douche à air est-elle obligatoire ?
Non, elle n’est pas nécessaire dans toutes les installations. Son intérêt dépend de l’analyse des risques, du process, de la classe de propreté, des flux et de la nature des éléments introduits dans la salle.
Combien de temps dure un cycle de dépoussiérage ?
Un cycle dure fréquemment de 30 à 60 secondes. Cette durée peut être réglée en fonction du niveau de dépoussiérage recherché et du nombre de passages à assurer.
Faut-il choisir un filtre HEPA H13 ou H14 ?
Le choix dépend de l’environnement desservi et de l’analyse du risque de contamination. OplusR peut intégrer une filtration HEPA H13 ou H14 selon les performances attendues.
Quelle différence entre une douche personnel et une douche palettes ?
Une douche personnel est dimensionnée pour des opérateurs et utilise généralement des portes adaptées au passage piéton. Une douche palettes nécessite un passage plus large, une hauteur utile supérieure et souvent des portes à enroulement, un sol renforcé ou un convoyeur.
Peut-on installer une douche à air dans un bâtiment existant ?
Oui, sous réserve de disposer d’un espace suffisant pour le sas, la zone technique, l’ouverture des portes, les raccordements et les opérations de maintenance. Une étude d’implantation permet de vérifier ces points.
Quel budget prévoir pour une douche à air ?
Pour une configuration courante, l’ordre de grandeur indiqué est de 23 000 à 30 000 €. Le prix final dépend des dimensions, des portes, du matériau, de la filtration, de la manutention et des automatismes.
Quelles informations faut-il transmettre pour recevoir une offre ?
Indiquez le type de transfert, les dimensions maximales, la fréquence des passages, la classe ou le niveau de propreté recherché, le matériau souhaité et, idéalement, un plan de la zone disponible.
ÉTUDE ET CHIFFRAGE
Recevoir une offre pour votre douche à air
Décrivez le type de transfert, les dimensions disponibles et l’environnement desservi. OplusR analysera votre besoin et vous recontactera pour compléter le dimensionnement.
Parlez-nous de votre projet
Utilisez le formulaire de contact ci-dessous. Vous pourrez préciser les dimensions et les contraintes principales dans votre message.
