Prix de nos tentes à flux laminaire ISO 5, 7 et 8
Un plafond soufflant à flux laminaire OPlusR salle blanche est conçu pour assurer un haut niveau de propreté dans une zone confinée conformément à la norme ISO 14644-1. Elle est constituée de ventilateurs en partie haute qui soufflent de l’air filtré aux travers de filtres absolus HEPA 13 ou ULPA 15 vers le bas. L’air filtré parcourt la totalité de la cabine et s’échappe en partie basse : l’air propre balaie donc toute la zone et crée un flux laminaire vertical de haut en bas. Plus la vitesse de l’air se rapproche de 0.45 m/s, plus le flux laminaire est efficace. Les hottes à flux laminaires sont utilisées comme des salles blanches ou dans des salles blanches. Les impuretés sont dirigées et rejetées vers le sol, ces impuretés ne sont toutefois pas filtrées.

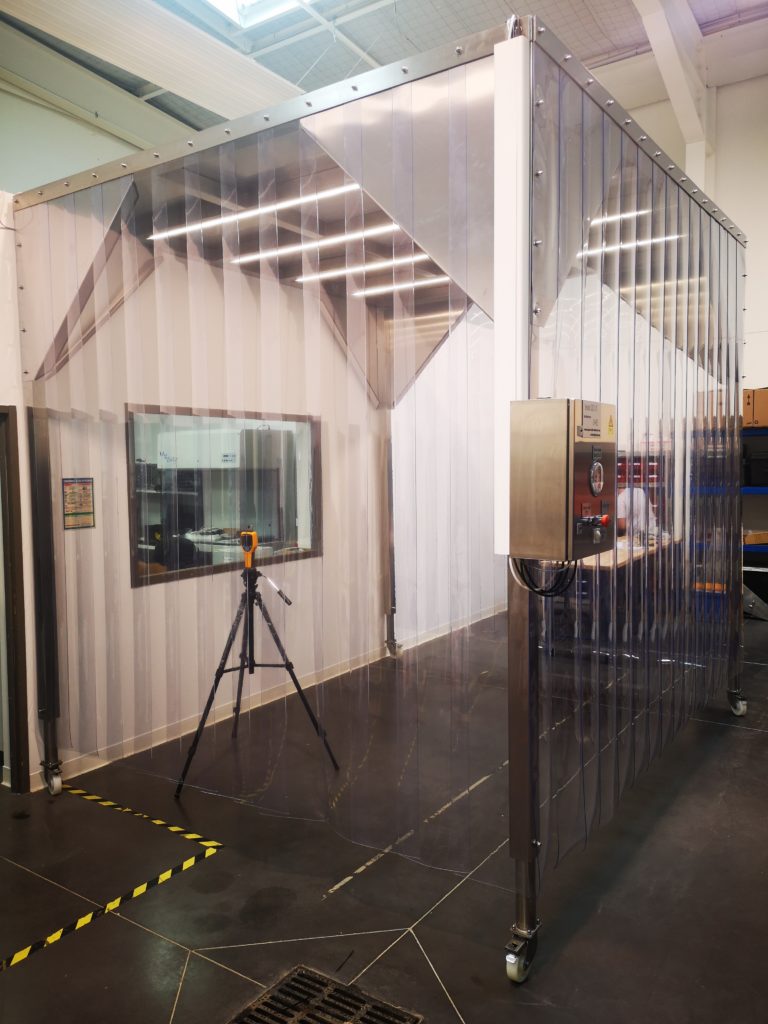

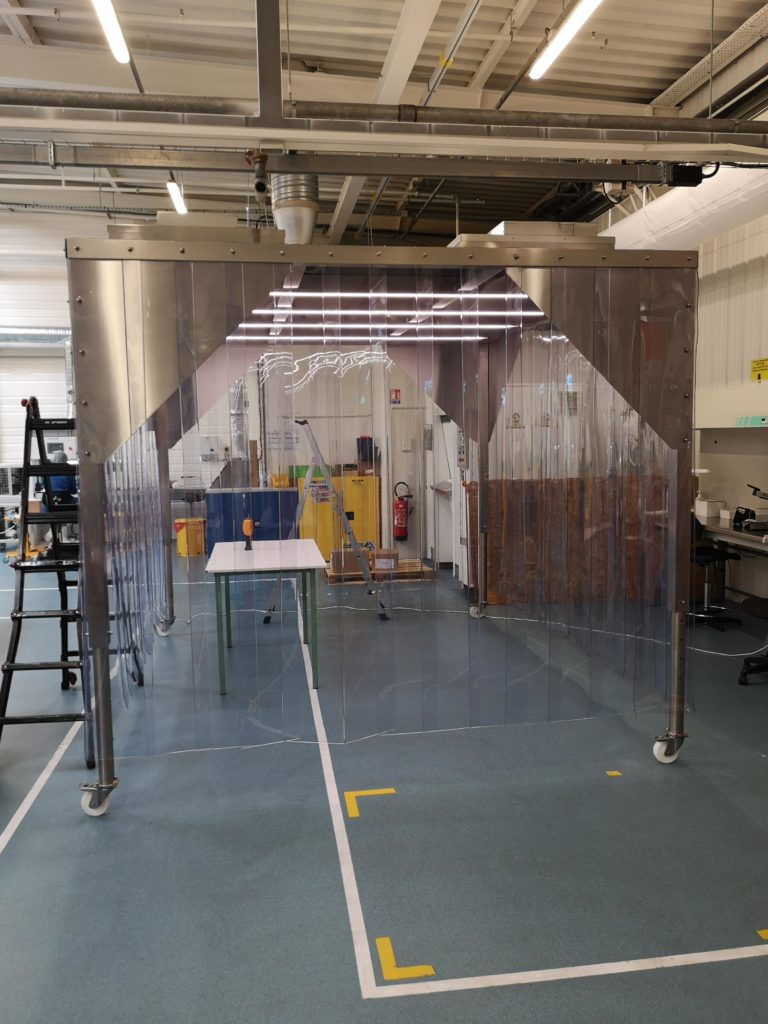

Tentes pour prélèvement sous atmosphère ultra propre au sein de votre hall

- ISO 5, 7 ou 8
- Filtration ULPA 15
- Montée sur roulettes
- Plug and work
- Réalisée en inox
- Eclairage LED
- Livrée montée
- 230 v mono
- Accès des 4 cotés

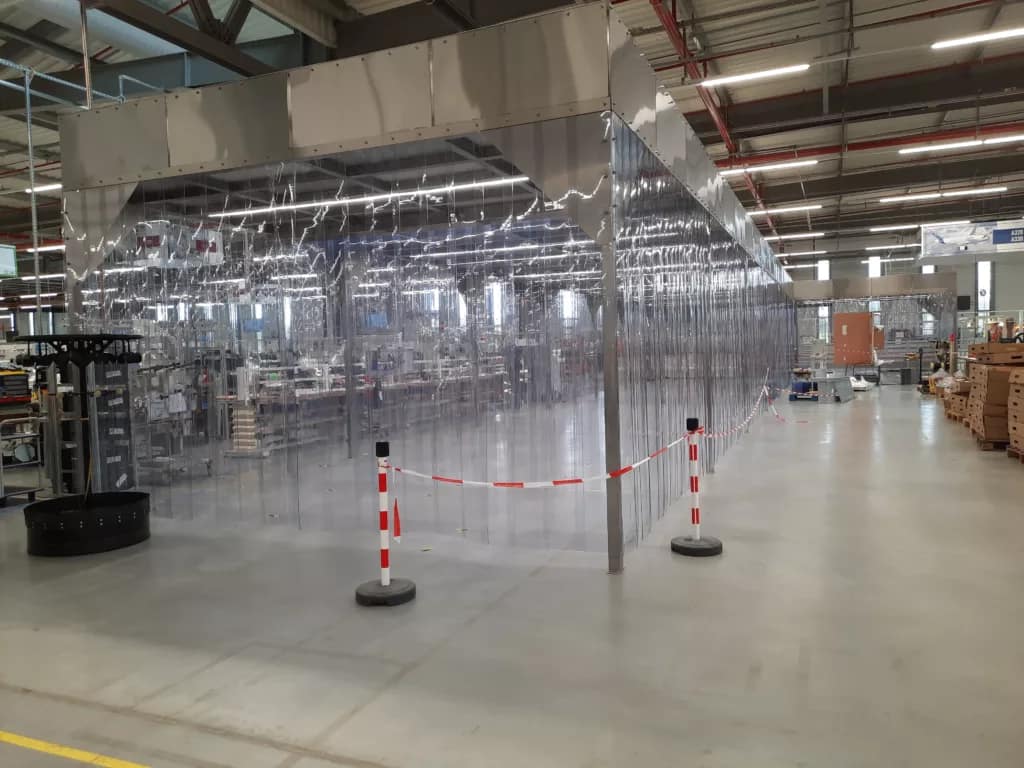

Tentes à flux d’air propre pour protéger localement une étape de votre production

- ISO 5, 7 ou 8
- Filtration ULPA 15
- Montée sur roulettes
- Plug and work
- Réalisée en inox
- Eclairage LED
- Installée et mise en service chez le client
- mono ou triphasé suivant le modèle
- Accès des 4 cotés

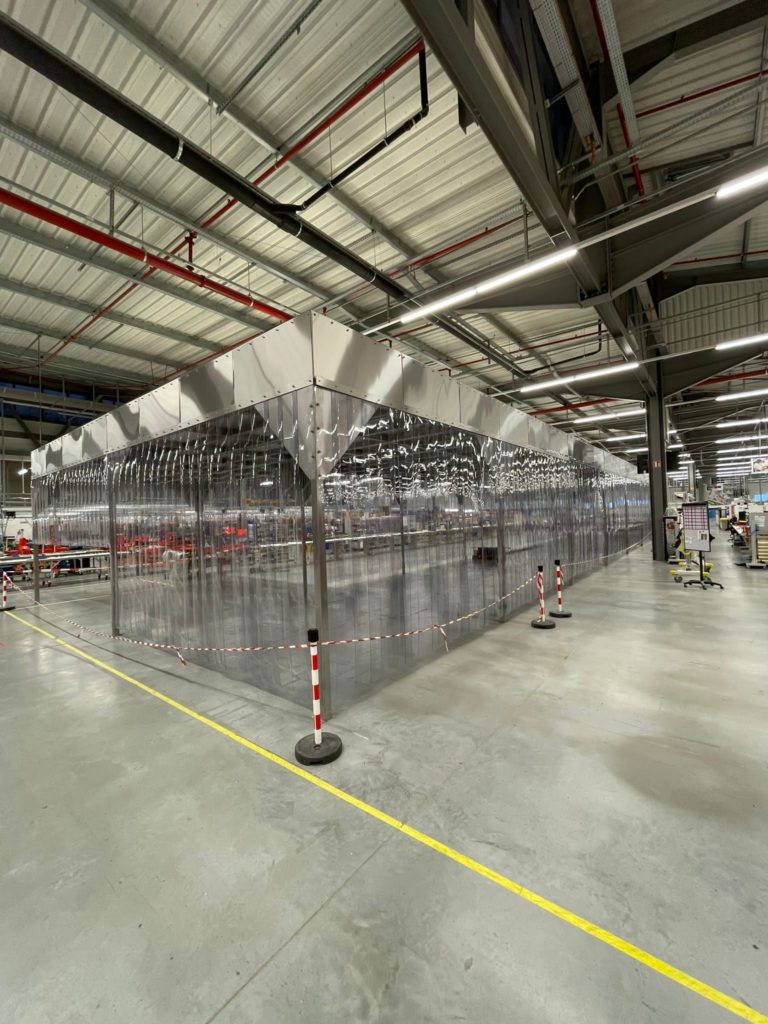

Plafond soufflant pour protéger une ligne de production

- ISO 5, 7 ou 8
- Filtration ULPA 15
- Fixée au sol
- Plug and work
- Réalisée en inox
- Eclairage LED
- Installée et mise en service chez le client
- mono ou triphasé suivant le modèle
- Accès des 4 cotés
Les plafonds soufflants, des salles blanches mobiles :
Offrir une solution technique simple, efficace et peu onéreuse pour des zones à atmosphères ultra propres, zones accessibles par les 4 cotés et facilement déplaçables car montées sur roulettes. Ces salles blanches mobiles peuvent se placer dans une atmosphère quelconque ou dans une salle propre existante (en vue d’atteindre localement une classe ISO 5 dans une salle ISO 9 par exemple).Pour les flux d’air non pathogènes l’air vicié est rejeté au niveau du sol. A contrario, pour les applications pathogènes, on privilégie des zones étanches et l’air vicié est préalablement filtré à l’aide de filtres stériles ULPA 15 avant d’être rejeté. O+R propose une autre solution pour les pathogènes.


Prix des cabines à plafond soufflant laminaire de classe ISO 5 à 8 suivant la surface au sol et la classe de filtration voulue
dim long x larg | Prix version ISO 8 | Prix version ISO 7 | Prix version ISO 5 |
---|---|---|---|
1.2 m x 1.2 m | 6813€ | 6813€ | 8014€ |
1.8 m x 1.2 m | 7724€ | 7724€ | 10596€ |
1.8 m x 1.8 m | 9595€ | 9595€ | 13544€ |
2.4 m x 1.2 m | 8712€ | 9634€ | 11771€ |
2.4 m x 1.8 m | 10028€ | 10950€ | 14066€ |
2.4 m x 2.4 m | 11771€ | 13615€ | 17746€ |
3.0 m x 1.8 m | 11095€ | 11998€ | 17861€ |
3.0 m x 2.4 m | 13360€ | 15364€ | 22376€ |
3.0 m x 3.0 m | 15364€ | 17668€ | 25865€ |
3.6 m x 3.6 m | 20354€ | 23407€ | 34090€ |
4.8 m x 4.2 m | 29129€ | 33498€ | 47374€ |
8.0 m x 5.0 m | 46613€ | 56347€ | 107904€ |
Le tableau ci-dessus est la liste de prix pour nos salles mobiles à flux laminaire dont la surface au sol varie de 1200 x 1200 mm jusque 8000 x 5000 mm en ISO 5 (classe 100), ISO 7 (classe 10000) ou 8 (classe 100000). Hauteur de 2 à 3 mètres.
OplusR, c’est aussi des constructions traditionnelles de salles blanches dans les domaines suivants :
Spatial

Zone ISO 4 à 7
- Salle construction satellite
- Espace ultra propre
- ESA, aerospacelab, lambda X, etc
Pharma

De Grade A et D
- Solution pathogène ou non
- Flux d’air stérile
- catalent, quantoom, univercells, chr, sanofi
Cosmétique

Salles grises facilement nettoyables
- Salle grise nettoyable y compris à l’eau
- ISO 7 ou ISO 8
- BCM, guerlain, fareva
Aéronautique

Salles grises de grands volumes
- Salles à grands débits d’air
- Grandes baies d’entrée
- sonaca, revima
Le respect de la nome ISO 14 644
Les tentes à flux laminaire de OplusR sont des zones à atmosphère contrôlée (ZAC) respectant la norme EN ISO 14644-1 (ISO 5, 7 ou 8 suivant la filtration demandée). Les matériaux mis en œuvre (notamment la structure en acier inox non peinte) entraînent de faible émission de complexe organique volatile (COV). Les FFU mis en œuvre respectent la norme EN ISO 16698 grâce à leur filtre absolu ULPA 15 munis de leur certificat d’intégrité. De part leur construction, les cabines mobiles de OplusR respectent la norme cosmétique EN ISO 22716. OplusR a un atelier de construction métallique orienté acier inoxydable afin de réaliser nos plafonds soufflants.
Options possibles :
Une liste d’option est proposée pour nos cabines à flux laminaire :
- Le refroidissement ou le chauffage
- Des ventilateurs plus puissants lorsque les conditions l’exigent
- La mesure d’encrassement des filtres
- La régulation électronique de l’ensemble des ventilateurs
- Des soft wall anti statiques ou sans COV
- Un sas d’entrée
- Une douche à air pour l’entrée en zone ISO 5
Les tentes à flux laminaire ou plafonds soufflants
Nos plafonds soufflants sont constitués d’une ossature en acier inox brossé munie de filtres stériles ULPA 15. Plus il y a de filtres absolus dans le plafond, plus le débit d’air ultra pur est élevé et donc meilleure sera la classe de filtration (ISO 5, 7 ou 8).
Une tente à flux laminaire est constituée d’un plafond soufflant monté sur 4 colonnes et munis de soft wall sur les 4 cotés, le principe de fonctionnement est de souffler de l’air filtré (ULPA 15) de haut en bas, de sorte d’obtenir un flux laminaire vertical ou flux unidirectionnel. Arrivé au niveau du sol, l’air est rejeté en dehors de la tente sous les rideaux à lamelles. C’est une solution technique idéale lorsque le flux laminaire traditionnel est trop petit et/ou la salle blanche classique trop grande, solution technique en salle blanche mobile idéale pour une production ponctuelle aussi.
Cabines up gradables pour investir moins et obtenir plus
La société OplusR a développé sa gamme de tentes à flux laminaires standardisées : pour une même dimension, l’idée est de proposer la même structure tubulaire pour les tentes ISO 5 à ISO 8, la différence (et donc le coût) étant fonction du nombre de filtres. De sorte qu’il est possible pour un client upgrader sa salle mobile en plaçant des filtres supplémentaires sans devoir modifier la structure de la tente.
Présentation tentes à flux de OplusR
Avantages de la solution technique – tente à flux laminaire
Les solutions développées par OplusR offrent donc les avantages suivants :
- Salle blanche mobile sur roulettes (ISO 5 à ISO 8) avec des cloisons de type soft wall
- Grande surface de filtration
- Construction en acier inoxydable
- Pas de renforts latéraux, entrée possible par les 4 cotés
- Solution upgradable pour passer d’une ISO 8 à une ISO 5
- Solution rapide et peu onéreuse pour des productions localisées.
Temps de décontamination sous un plafond soufflant
Le flux d’air sous une cabine à flux laminaire de O+R dépend de la classe IOS 14 644-1, il est d’autant plus élevé que la classe est contraignante. Le taux de renouvellement est de l’ordre de 100 à 200 pour une tente ISO 8 mais de l’ordre de 400 à 600 pour une tente ISO 5. Les salles blanches mobiles ISO 7 et ISO 8 travaillent par dilution, c’est-à-dire que le plafond de la salle n’est constitué que d’une partie de filtres absolus, l’air propre se mélange donc avec l’air de la salle et cela purifie l’air sous la tente, comme le montre la video ci-dessous.

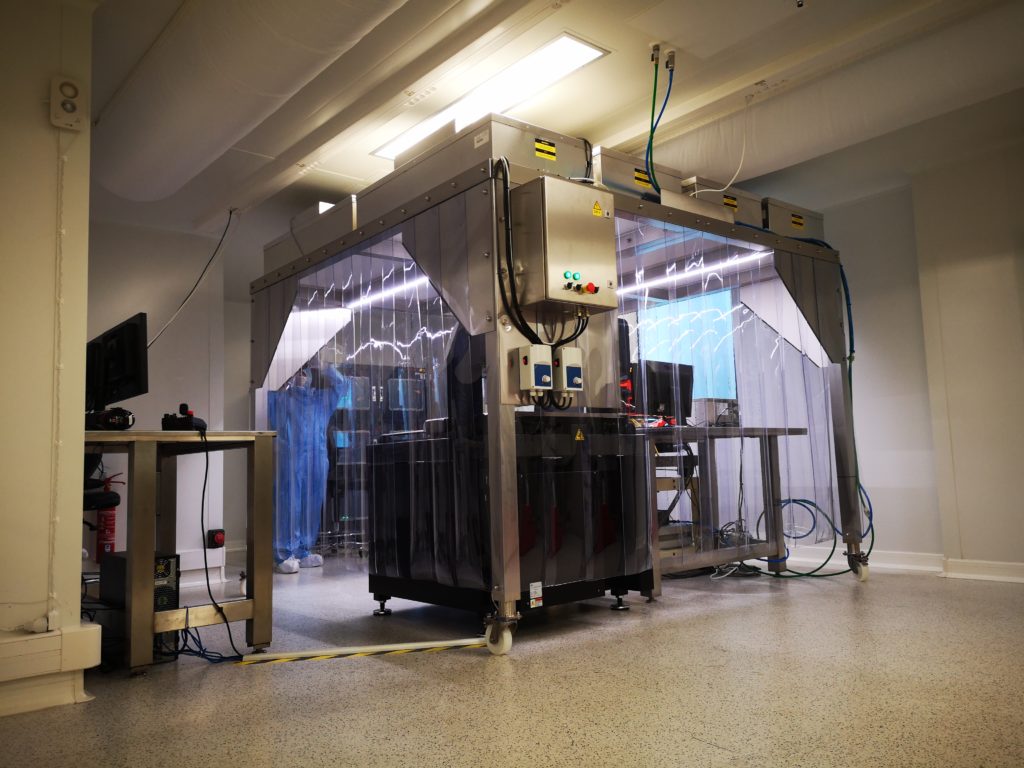

Les tentes à flux d’air ultra propre ISO 5 travaillent par substitution, le plafond entier est composé de filtres absolus et donc on obtient un débit d’air sous la forme d’un front qui remplace donc entièrement l’air vicié de la cabine mobile classe 100. Les vitesses de décontamination sont évidemment très différentes dans les deux cas.
Flux d’air laminaire horizontal dans les applications spatiales
Dans les applications spatiales, nous proposons des zones ISO 5 avec des flux d’air horizontaux ISO 5. En général ce sont des zones plus hautes qu’habituellement. Les soft wall sont réalisés en PEBD antistatique (sans COV). L’éclairage se fait à l’aide de LED. Ci-dessous une zone ISO 5 pour une application spatiale avec le toit qui s’ouvre et se ferme.

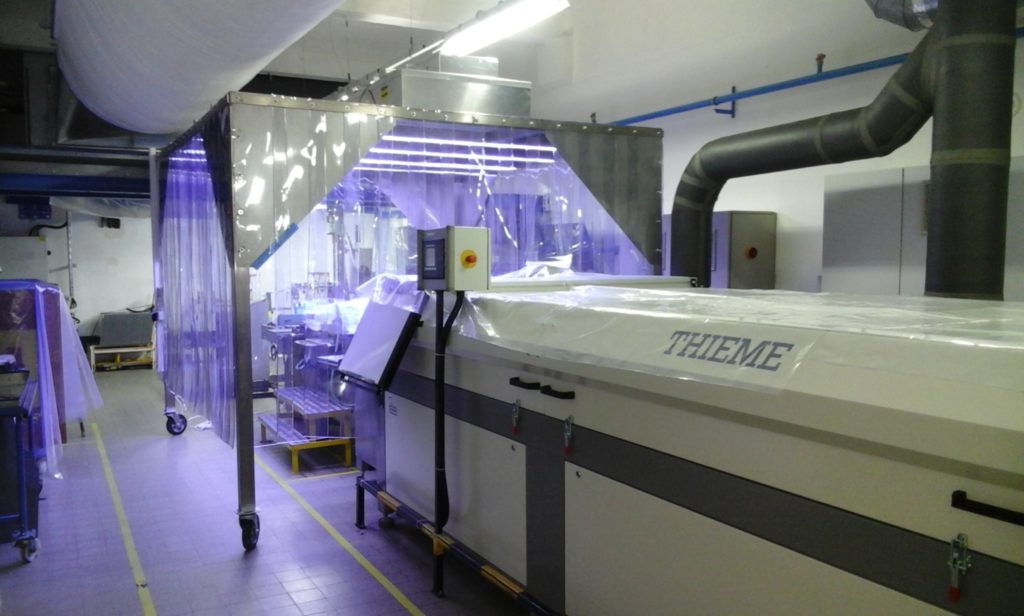

Application plafond soufflant à flux laminaire vertical dans le domaine de la sérigraphie
En plaçant simplement 2 tentes ISO 7 de 3000 x 3000 au-dessus de 2 zones de travail, notre client actif dans le domaine de la sérigraphie a divisé en deux son taux de rebus. Les opérateurs se munissent juste de tablier de laboratoire avant de pénétrer dans les zones propres.
