FFU salle blanche · Fan Filter Unit HEPA/ULPA
FFU salle blanche : fonctionnement, HEPA/ULPA, prix et dimensionnement

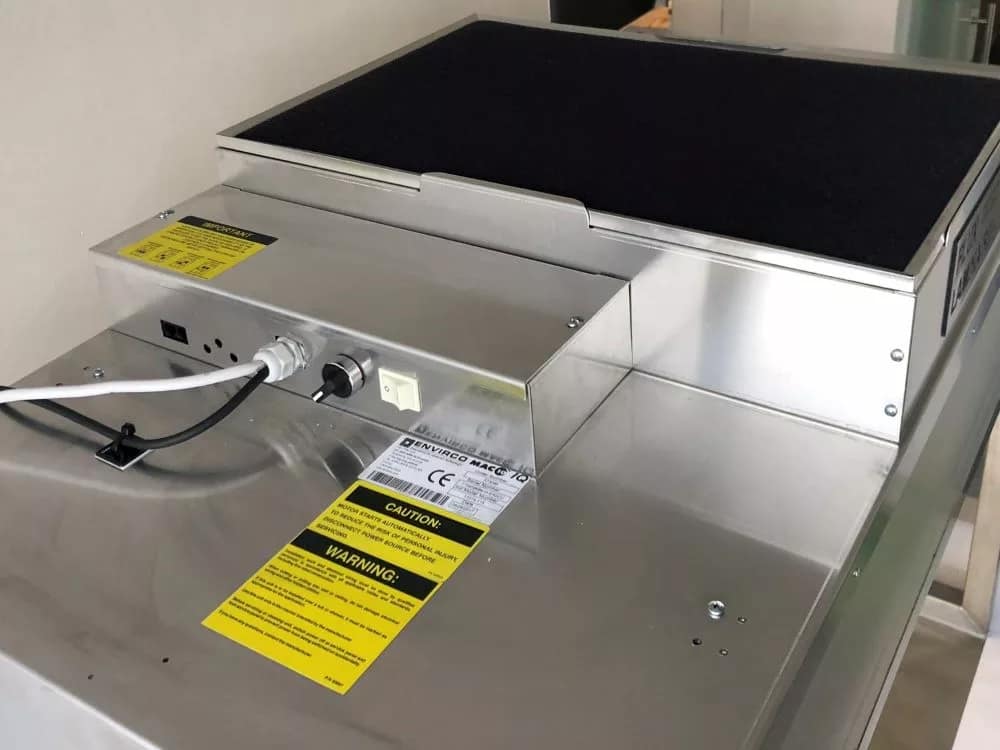

Un FFU salle blanche, ou Fan Filter Unit, est une unité de filtration terminale moto-ventilée. Ce module autonome associe un ventilateur, un filtre absolu HEPA ou ULPA et un système de contrôle pour souffler un air propre directement au-dessus d’une zone sensible.
Le choix d’un FFU salle blanche ne se résume pas au prix : format, filtre HEPA ou ULPA, motorisation AC ou EC, débit d’air, niveau sonore, perte de charge, régulation et mode d’intégration déterminent la solution adaptée. Cette page rassemble les repères techniques, les tarifs indicatifs, les accessoires et les critères de dimensionnement avant devis.
Réponse rapide
Qu’est-ce qu’un FFU en salle blanche et à quoi sert-il ?
Un FFU, ou Fan Filter Unit, est un module autonome qui associe un ventilateur et un filtre absolu HEPA ou ULPA afin de souffler un air propre directement vers une zone sensible. En salle blanche, il peut être utilisé seul, intégré dans une hotte, installé en batterie dans une soufflante ou réparti dans un plafond filtrant selon la classe ISO et la surface à protéger.
Repère de choix
Quand utiliser un FFU dans une salle blanche ou une zone propre ?
Le FFU est pertinent lorsqu’il faut créer, renforcer ou distribuer localement un flux d’air filtré au-dessus d’un poste, d’une machine ou d’une zone sensible. Il reste un composant de soufflage : à lui seul, il ne remplace pas une salle blanche complète avec enveloppe, sas, pressions, traitement d’air global, reprise, température, humidité et qualification.
protection localisée, hotte, soufflante, batterie de modules ou plafond filtrant avec HEPA/ULPA.
si le besoin porte aussi sur l’enveloppe, les sas, les pressions, la reprise d’air, le climat ou la qualification.
Tarifs indicatifs
Quel est le prix d’un FFU pour salle blanche ?
Les prix ci-dessous sont donnés hors installation, hors adaptation de structure, hors qualification et sous réserve de validation technique. Ils permettent de comparer les principales familles de FFU pour salle blanche ou zone propre localisée.
FFU 150 W AC
FFU salle blanche avec moteur AC à 3 vitesses
| Référence | Format | Filtre | Motorisation | Prix HT |
|---|---|---|---|---|
| OR 44A-A002 | 600 × 1210 mm | HEPA 13 | 150 W AC · 3 vitesses | 1 348 € |
| OR 44A-A007 | 585 × 1185 mm | HEPA 13 | 150 W AC · 3 vitesses | 1 357 € |
| OR 45A-A007 | 585 × 1185 mm | ULPA 15 | 150 W AC · 3 vitesses | 1 377 € |
| OR 45A-A004 | 600 × 1210 mm | ULPA 15 | 150 W AC · 3 vitesses | 1 389 € |
FFU 150 W AC réglable
FFU salle blanche avec moteur AC et réglage de vitesse
| Référence | Format | Filtre | Motorisation | Prix HT |
|---|---|---|---|---|
| OR 25A-A004 | 585 × 585 mm | ULPA 15 | 150 W AC · réglable | 1 212 € |
| OR 25A-A003 | 600 × 600 mm | ULPA 15 | 150 W AC · réglable | 1 249 € |
| OR 35A-A001 | 600 × 905 mm | ULPA 15 | 150 W AC · réglable | 1 361 € |
| OR 44A-A005 | 585 × 1185 mm | ULPA 15 | 150 W AC · réglable | 1 500 € |
| OR 45A-A005 | 600 × 1210 mm | ULPA 15 | 150 W AC · réglable | 1 525 € |
FFU 370 W EC
FFU salle blanche avec moteur EC haute performance
| Référence | Format | Filtre | Motorisation | Prix HT |
|---|---|---|---|---|
| OR 25D-A003 | 585 × 585 mm | ULPA 15 | 370 W EC | 1 906 € |
| OR 25D-A004 | 600 × 600 mm | ULPA 15 | 370 W EC | 2 011 € |
| OR 35D-A001 | 600 × 905 mm | ULPA 15 | 370 W EC | 2 113 € |
| OR 45D-A005 | 585 × 1185 mm | ULPA 15 | 370 W EC | 2 161 € |
| OR 45D-A004 | 600 × 1210 mm | ULPA 15 | 370 W EC | 2 186 € |
Choisir techniquement
Comment choisir un FFU salle blanche ?
La sélection ne doit pas se faire uniquement sur le prix. Un FFU salle blanche doit être cohérent avec la classe ISO visée, la zone à protéger, le débit nécessaire, la perte de charge, la maintenance et le type de régulation attendu.
Moteur du FFU : AC économique ou EC haute performance
FFU 150 W AC
- Solution économique à l’achat.
- Adaptée aux pertes de charge modérées.
- Intéressante pour zones ISO 7 ou ISO 8 simples.
- Bonne solution pour un poste local ou une petite zone.
FFU 370 W EC
- Meilleure réserve de pression.
- Plus pertinent avec préfiltration ou pertes de charge élevées.
- Réglage plus fin du débit, notamment en 0–10 V.
- Souvent préférable pour ISO 5 ou ISO 6.
À retenir : pour un besoin simple et économique, partir sur 150 W AC. Pour une exigence plus forte, un fonctionnement prolongé ou une régulation fine, privilégier 370 W EC.
Filtration du FFU salle blanche : HEPA 13 ou ULPA 15
HEPA 13
- Bon rapport efficacité / coût.
- Adapté à de nombreuses zones industrielles.
- Souvent cohérent pour ISO 7 ou ISO 8.
- Choix pertinent si le process n’est pas critique.
ULPA 15
- Niveau de filtration supérieur.
- Recommandé pour zones plus sensibles.
- À envisager pour ISO 4, ISO 5 ou ISO 6.
- Plus adapté aux postes critiques ou produits sensibles.
Le choix du filtre doit partir du process : cosmétique, alimentaire, médical, pharma, électronique, optique, assemblage sensible ou contrôle qualité.
Débit d’air : adapter le FFU à la surface protégée
Le débit doit être cohérent avec la surface à protéger, la hauteur disponible, la classe ISO visée et l’usage réel : poste local, hotte, soufflante, batterie de FFU ou plafond filtrant.
Le débit unitaire et le nombre de FFU doivent être dimensionnés à partir de la zone utile, pas uniquement à partir de la taille du local.
Intégration du FFU : seul, en hotte, en soufflante ou en batterie
Un FFU salle blanche peut fonctionner seul pour créer une zone propre localisée, mais il peut aussi être assemblé avec d’autres unités pour augmenter la surface de soufflage et le débit global. L’intégration influence le prix : support, étanchéité, alimentation, commande, maintenance et qualification.
- FFU posé au-dessus d’un poste sensible.
- FFU intégré dans une hotte à flux laminaire.
- Plusieurs FFU en soufflante au-dessus d’une ligne.
- Batterie de FFU dans une structure ou un plafond filtrant.
Régulation du FFU : commande simple, groupée ou supervision
Un seul FFU peut être piloté simplement. Dès que plusieurs unités sont installées, il faut prévoir la logique de commande : réglage manuel, commande 0–10 V, régulateur multi-FFU, Ethernet ou interface avec une gestion technique du bâtiment.
Exemples d’utilisation
Où utiliser un FFU salle blanche ou zone propre ?
Un FFU peut protéger une zone très locale ou participer à une installation plus large. Ces exemples permettent de visualiser les usages avant de dimensionner le nombre de modules.

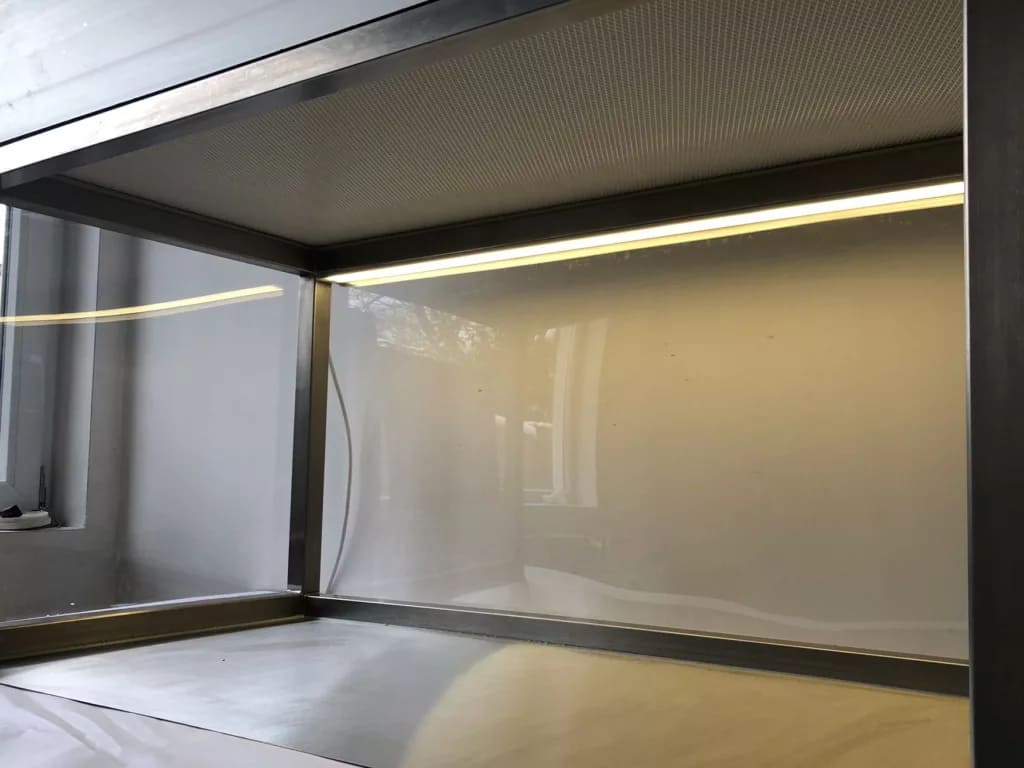

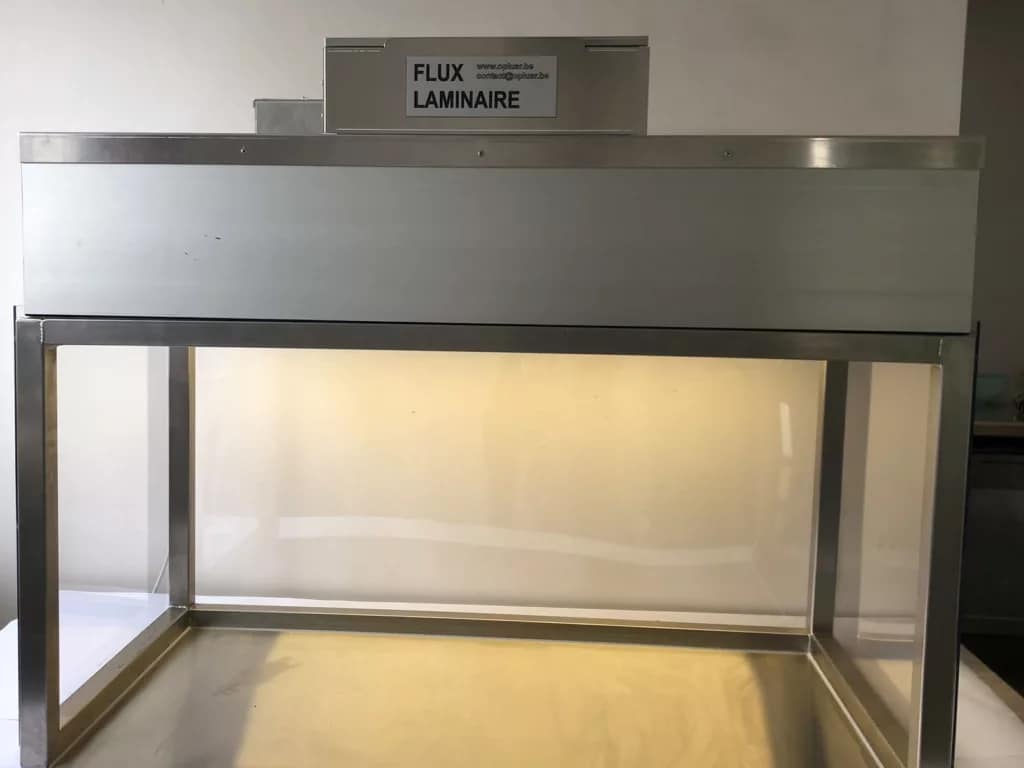

Hotte à flux laminaire ISO 5
Solution adaptée pour protéger une manipulation, un assemblage ou une préparation sensible sur une surface limitée.
Soufflante ISO 5 pour process alimentaire
Plusieurs modules peuvent être intégrés dans une soufflante pour protéger une étape de conditionnement ou une zone ouverte au-dessus d’une machine.

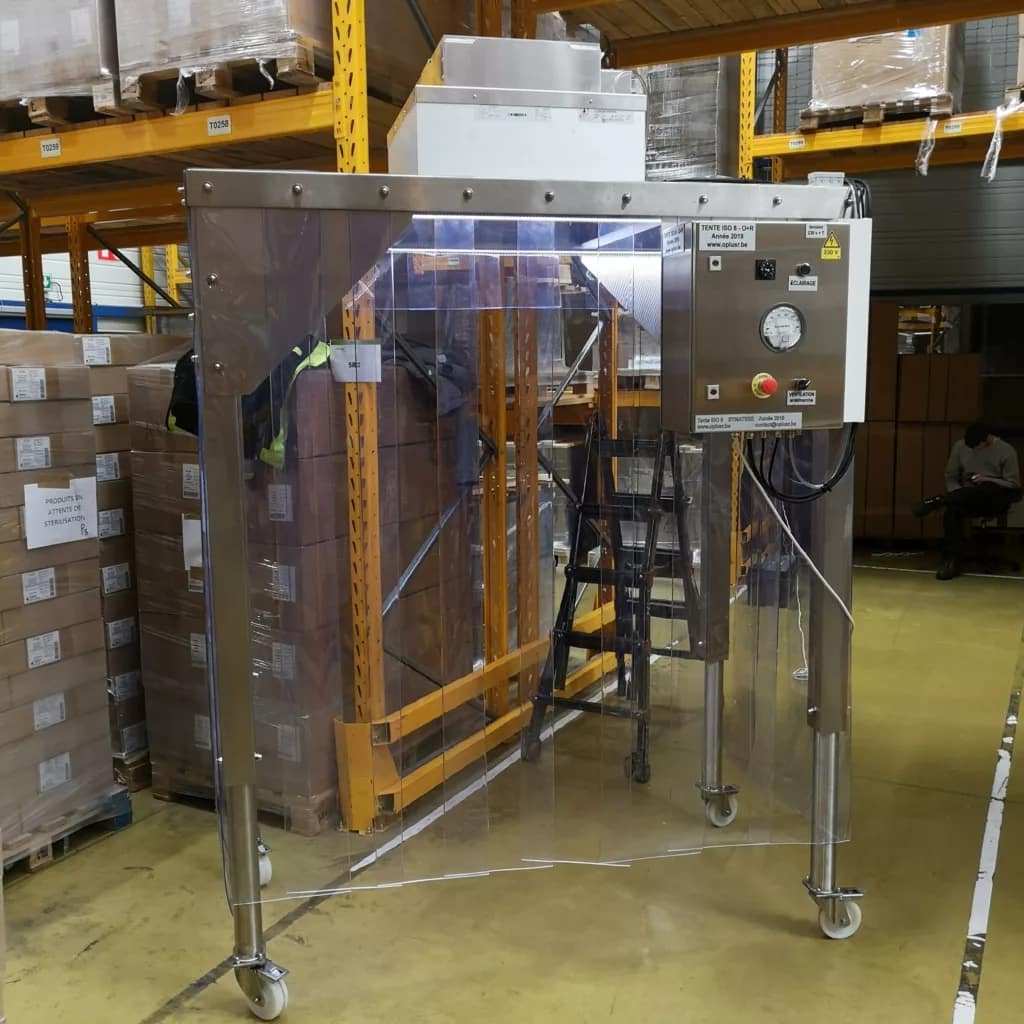

Zone de prélèvement ou poste mobile
Un FFU peut servir à créer une zone propre temporaire ou mobile lorsqu’il faut protéger une opération sans construire une salle blanche complète.
Options et maintenance
Filtres, moteurs et régulateurs à prévoir dans le budget FFU salle blanche
Le coût d’un FFU ne se limite pas au module complet. Selon l’installation, il faut prévoir les filtres de remplacement, les moteurs, la préfiltration et les commandes adaptées au nombre d’unités.
Filtres et pièces détachées pour FFU
| Famille | Référence | Format / compatibilité | Désignation | Prix HT | Remarque |
|---|---|---|---|---|---|
| Préfiltre | OR 16 04 0001 | 590 × 406 × 12 mm | Préfiltre FFU | 41 € | Maintenance préventive. |
| Filtre HEPA | OR A12-006S | 600 × 1210 mm | Filtre H13 | 803 € | Remplacement selon colmatage et contrôle. |
| Filtre HEPA | OR A12-008S | 585 × 1185 mm | Filtre H13 | 808 € | Compatible grand format. |
| Filtre ULPA | OR A12-003S | 600 × 600 mm | Filtre ULPA 15 | 638 € | Pour exigence particulaire plus stricte. |
| Filtre ULPA | OR A12-019S | 585 × 585 mm | Filtre ULPA 15 | 634 € | Petit format. |
| Filtre ULPA | OR A12-011S | 600 × 905 mm | Filtre ULPA 15 | 763 € | Format intermédiaire. |
| Filtre ULPA | OR A12-002S | 600 × 1210 mm | Filtre ULPA 15 | 827 € | Grand format. |
| Filtre ULPA | OR A12-013S | 585 × 1185 mm | Filtre ULPA 15 | 830 € | Grand format. |
| Moteur | OR S266612-001 | 600 × 1210 ou 585 × 1185 mm | Moteur 370 W | 1 236 € | Pièce de remplacement. |
| Moteur | OR S266612-003 | 600 × 905 ou 585 × 958 mm | Moteur 370 W | 1 236 € | Pièce de remplacement. |
| Moteur | OR S266612-005 | 600 × 600 ou 585 × 585 mm | Moteur 370 W | 1 236 € | Pièce de remplacement. |
Commandes et régulateurs pour FFU salle blanche
| Référence | Capacité | Désignation | Usage typique | Prix HT | Documentation |
|---|---|---|---|---|---|
| OR ACC1-25 | Jusqu’à 25 unités | Commande groupée FFU | Zone avec plusieurs modules. | 1 312 € | Nous consulter |
| OR SLT 3O SEN | Jusqu’à 2 unités | Commande locale | Hotte ou petit poste. | 132 € | Nous consulter |
| OR ITR 9100 DT | Jusqu’à 6 unités | Contrôleur de vitesse à distance | Petite batterie de FFU. | 284 € | |
| OR ACF 200 | Jusqu’à 200 FFU | Contrôleur multi-FFU | Installation large ou supervision centralisée. | 2 491 € | |
| OR ACF 300 | Jusqu’à 200 FFU Ethernet | Contrôleur multi-FFU Ethernet | Supervision avancée. | 2 912 € |
Joint à gel
FFU salle blanche avec joint à gel : pour applications plus exigeantes
Les versions à joint gel sont à chiffrer sur demande. Elles peuvent être pertinentes lorsque l’étanchéité, le remplacement côté salle ou le niveau de sécurité particulaire devient prioritaire.
| Référence | Format | Filtration / modèle | Prix | Quand l’envisager ? |
|---|---|---|---|---|
| OR 11086-Z097 | 600 × 600 mm | RSRE LID | Sur demande | Besoin d’étanchéité renforcée. |
| OR 69601 004U | 533 × 533 mm | ULPA 15 à gel | Sur demande | Zone critique ou remplacement spécifique. |
| OR 11089-Z122 | 600 × 1210 mm | RSRE LID | Sur demande | Grand format avec contrainte d’étanchéité. |
| OR 11206-Z027 | 533 × 1143 mm | ULPA 15 à gel | Sur demande | Application sensible. |
| OR 11233-Z007 | 1210 × 1210 mm | RSRE LID | Sur demande | Très grand format. |
| OR 69604-001U | 1143 × 1143 mm | ULPA 15 à gel | Sur demande | Projet sur mesure. |
Documentation technique
Notices et fiches techniques FFU salle blanche
Les PDF sont utiles pour les acheteurs techniques, la maintenance et la validation interne. Ils ne remplacent pas le contenu HTML, mais ils renforcent la crédibilité de la page.
Choisir la bonne solution
FFU salle blanche, plafond soufflant, cabine à flux ou salle blanche : quelle différence ?
Un FFU est le module moto-ventilé qui produit l’air filtré. Un plafond soufflant, une cabine ou une salle blanche ajoutent une structure, une diffusion d’air, des reprises, des parois ou une maîtrise globale du local. Le périmètre technique et le budget sont donc différents.
FFU salle blanche
Module autonome avec ventilateur et filtre HEPA/ULPA.
Bonne page si vous cherchez un composant filtrant.Plafond soufflant
Solution intégrée pour couvrir une zone plus large avec diffusion filtrée.
Voir les plafonds soufflantsCabine à flux laminaire
Structure complète autour d’un poste, d’une machine ou d’une opération sensible.
Voir les cabines à fluxSalle blanche complète
Local traité avec enveloppe, ventilation, pression, sas, filtration et qualification.
Comparer avec une salle ISO 7/8Liens utiles
Pour cadrer votre besoin en FFU salle blanche avant devis
Demande d’offre FFU salle blanche
Recevoir un prix précis pour votre FFU salle blanche
Pour chiffrer correctement un FFU salle blanche, il faut connaître le nombre d’unités, le format, le filtre, le moteur, la régulation, la classe ISO visée et le mode d’intégration dans votre zone propre.
FAQ
Questions fréquentes sur le FFU salle blanche
Qu’est-ce qu’un FFU en salle blanche ?
Un FFU salle blanche est une unité de filtration terminale moto-ventilée. Il associe un ventilateur, un filtre HEPA ou ULPA et un système de contrôle pour souffler un air propre sur une zone sensible.
Quel est le prix d’un FFU pour salle blanche ?
Les premiers modèles commencent autour de 1 200 € HT. Le prix varie selon le format, la motorisation, le filtre, la régulation et les accessoires.
Quelle différence entre un FFU AC et un FFU EC ?
Le moteur AC est plus économique à l’achat. Le moteur EC est plus intéressant lorsque l’installation demande une réserve de pression, un réglage fin ou une meilleure optimisation énergétique.
Faut-il choisir un filtre HEPA ou ULPA pour un FFU salle blanche ?
HEPA 13 convient à de nombreuses applications industrielles. ULPA 15 est préférable lorsque la zone à protéger est plus critique ou lorsque la classe ISO visée est plus exigeante.
Quelle classe ISO peut-on atteindre avec un FFU ?
Un FFU peut contribuer à créer une zone ISO 5, ISO 6, ISO 7 ou ISO 8 selon le débit, la filtration, la vitesse d’air, l’intégration, l’environnement existant et les conditions réelles d’utilisation.
Combien de FFU faut-il pour une salle blanche ?
Le nombre de FFU dépend de la surface à protéger, de la classe ISO visée, de la hauteur disponible, du débit unitaire, du taux de brassage attendu et de l’intégration dans la salle ou la zone propre.
Un FFU peut-il remplacer un plafond soufflant ou une cabine ?
Non. Le FFU est le module filtrant. Un plafond soufflant ou une cabine intègre une structure, une diffusion, parfois des parois, des rideaux, une reprise d’air et une logique d’ensemble.
Un FFU peut-il être intégré dans une hotte à flux laminaire ?
Oui. Un FFU peut être intégré dans une hotte à flux laminaire, une soufflante, une zone de prélèvement, une cabine, une structure inox ou un plafond filtrant selon le besoin de protection du process.
Un FFU est-il la même chose qu’un filtre HEPA ou ULPA ?
Non. Le filtre HEPA ou ULPA est l’élément qui retient les particules. Le FFU est l’unité complète : il associe ce filtre à un ventilateur, une enveloppe et une commande afin de produire et réguler un débit d’air propre au point d’utilisation.
Quand faut-il remplacer le filtre d’un FFU ?
Le remplacement dépend du colmatage, de la perte de charge, de l’environnement, du temps d’utilisation et des contrôles réalisés. Une maintenance préventive peut inclure le suivi du préfiltre, du filtre absolu et du débit d’air.
