Applications aéronautiques · ISO 7 / ISO 8 · grands volumes
Une salle blanche aéronautique doit protéger les pièces et les opérations sensibles sans compliquer inutilement la manutention, le levage, les flux de production ou l’exploitation du bâtiment.
OplusR conçoit et construit des salles propres adaptées au drapage, au collage, à la préparation de surface, à l’assemblage, au contrôle et à la manipulation de composants aéronautiques. La solution peut aller d’une zone propre localisée à une salle ISO 7 ou ISO 8 de grand volume intégrant pont roulant, traitement d’air et extractions spécifiques.
Partir du besoin réel
Une salle propre conçue autour du process aéronautique
La classe ISO n’est qu’un élément du projet. Il faut également tenir compte des dimensions des pièces, des moyens de manutention, des dégagements nécessaires, des produits employés et des conditions d’ambiance demandées.
Drapage et composites
Limiter le dépôt de particules sur les renforts, les moules, les résines et les surfaces avant polymérisation ou assemblage.
Collage et préparation
Maîtriser la propreté des surfaces tout en intégrant les extractions nécessaires aux colles, solvants et produits de préparation.
Assemblage de grandes pièces
Prévoir des portes adaptées, une hauteur suffisante, des zones de circulation et, si nécessaire, un pont roulant ou un palan.
Contrôle et inspection
Stabiliser l’environnement autour des opérations de contrôle, d’inspection, de mesure ou d’intégration de composants sensibles.
Classification particulaire
Salle blanche aéronautique ISO 7 ou ISO 8 : dimensionner sans surclasser
Les applications aéronautiques sont fréquemment traitées en ISO 7 ou ISO 8. Le choix dépend cependant du risque particulaire réel, de la sensibilité des surfaces, des exigences du client et de l’état dans lequel la classe doit être vérifiée.
Maîtrise globale de la zone
Adaptée à de nombreuses opérations d’assemblage, de préparation ou de production nécessitant un environnement nettement plus propre qu’un hall industriel classique.
Exigence particulaire renforcée
À envisager lorsque les pièces, les surfaces ou les opérations présentent une sensibilité plus importante à la contamination.
Architecture et manutention

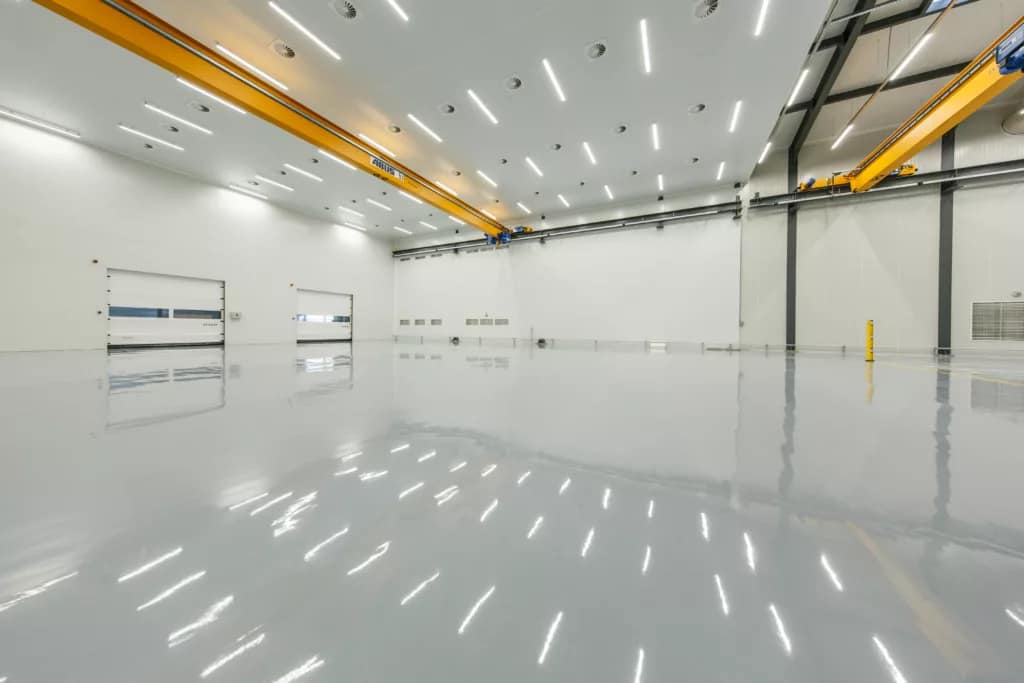

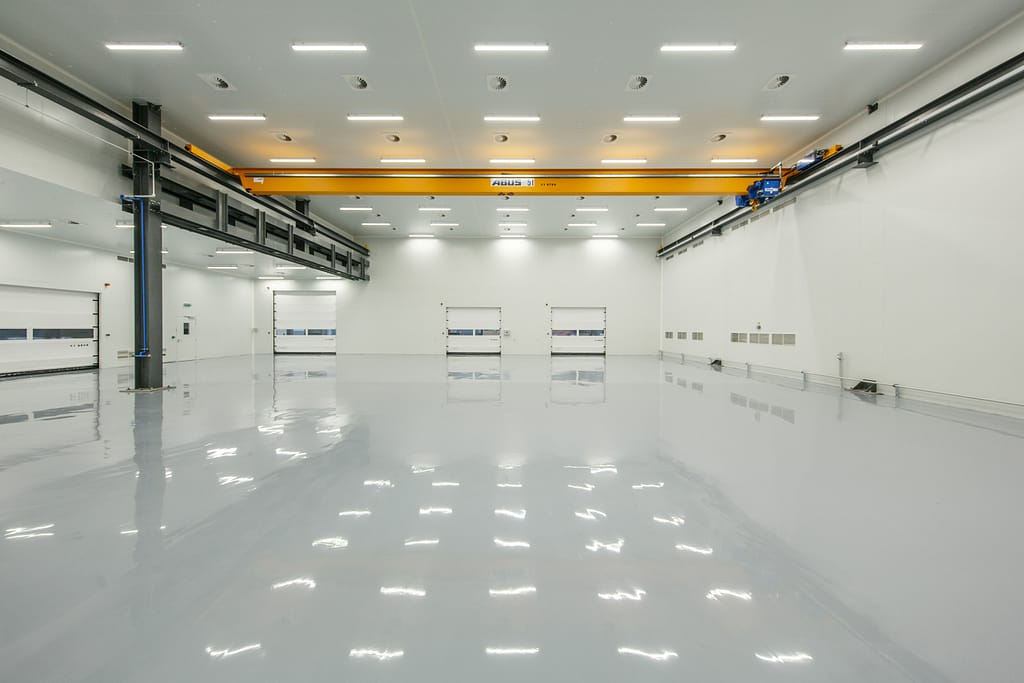

Grands volumes, pont roulant et flux de manutention
Les équipements aéronautiques peuvent être longs, hauts, lourds ou difficiles à retourner. La géométrie de la salle doit donc être pensée avec les moyens de levage et les mouvements réels des pièces.
Structure et chemin de roulement
Les cloisons, plafonds et réseaux sont implantés en fonction des colonnes, poutres et déplacements du pont roulant.
Portes et accès matériels
Les ouvertures doivent permettre l’entrée des pièces, outillages, chariots et équipements sans créer de rupture dans l’enveloppe propre.
Maintenance des équipements
Filtres, gaines, luminaires, batteries et organes de régulation doivent rester accessibles sans gêner les opérations de production.

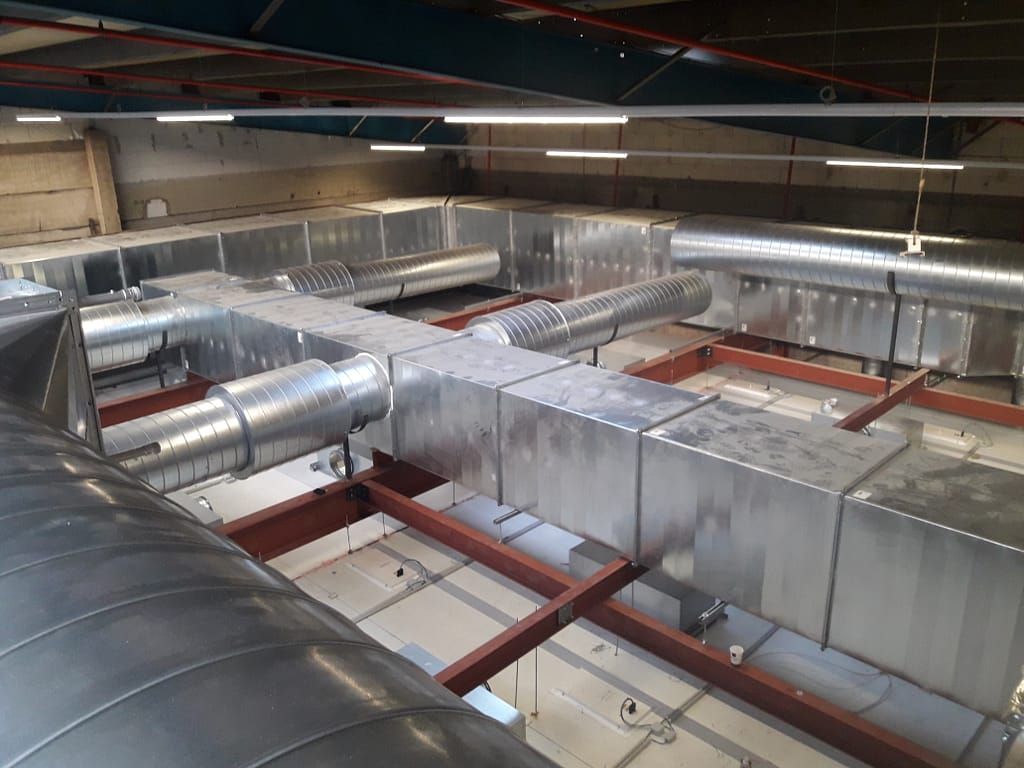

Soufflage et reprises d’air
La diffusion doit rester homogène malgré la hauteur du volume, les obstacles, le pont roulant et les mouvements des pièces.
Ventilation et énergie

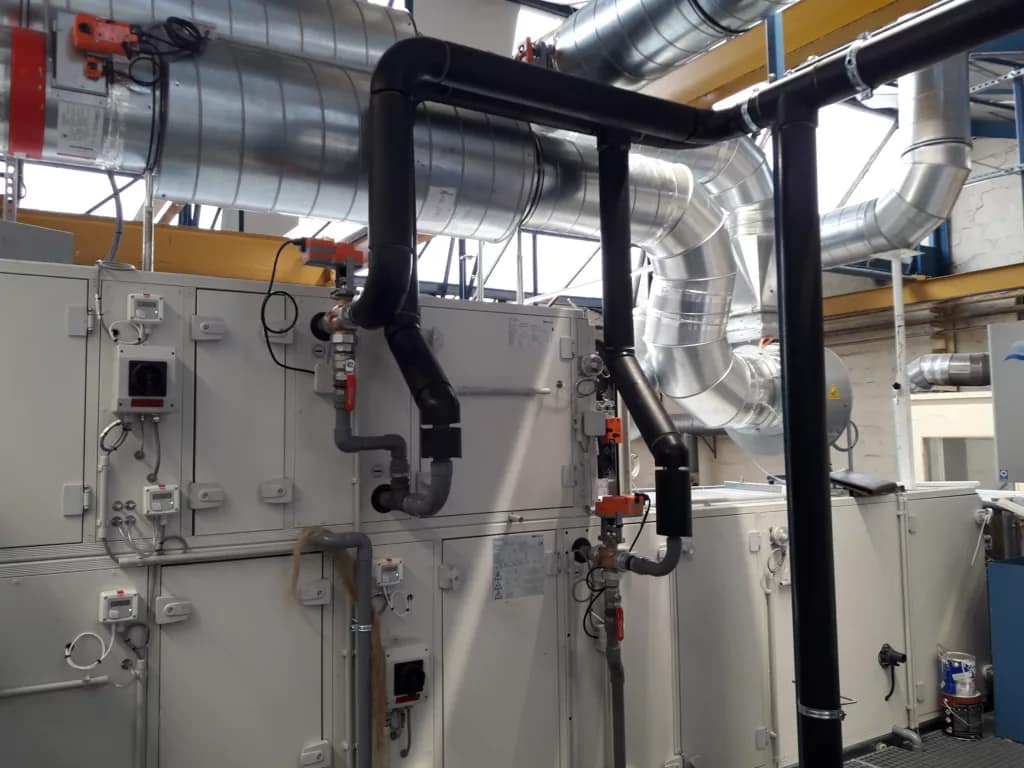

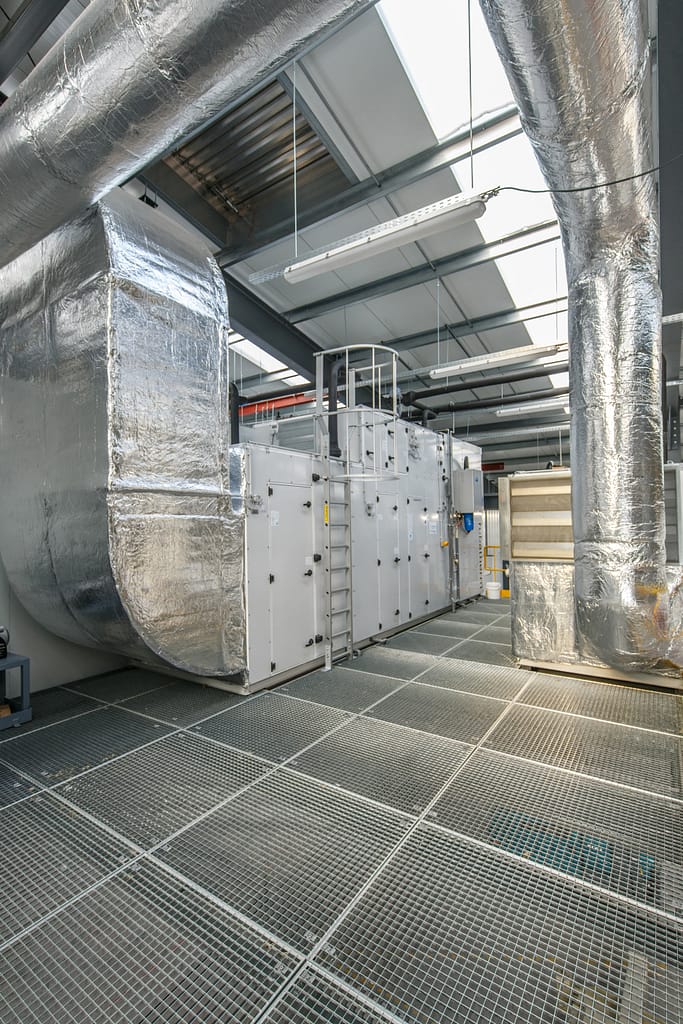

Traitement d’air : maîtriser les débits sans surdimensionner
Dans un grand volume aéronautique, une faible augmentation du taux de brassage peut représenter un débit d’air supplémentaire considérable. Le dimensionnement doit donc être proportionné au risque réel du process.
Filtration et brassage
Définir le débit, la filtration terminale et la diffusion nécessaires pour atteindre la classe visée.
Température et humidité
Stabiliser les conditions lorsque le process, les matériaux, les colles ou les opérations de mesure l’exigent.
Air neuf et compensation
Compenser les extractions, assurer le renouvellement d’air et maintenir la pression recherchée.
Régulation et supervision
Piloter les ventilateurs, pressions, températures, alarmes et modes de fonctionnement de l’installation.
Collage, résines et préparation

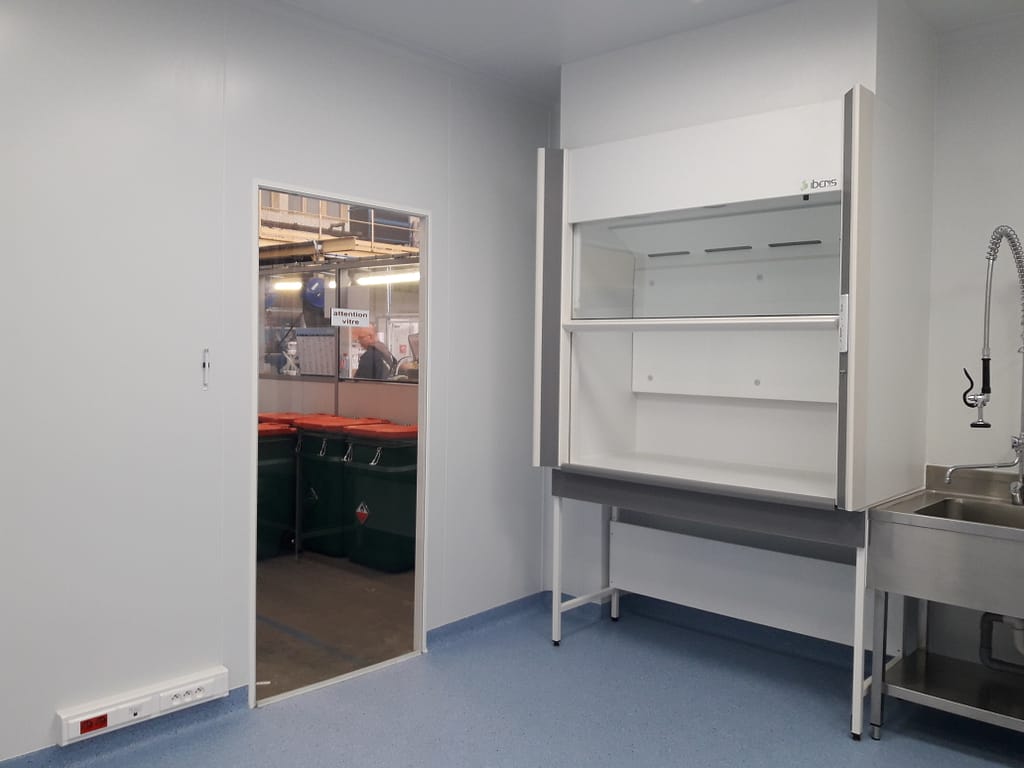

Extraire les solvants sans déstabiliser la salle blanche

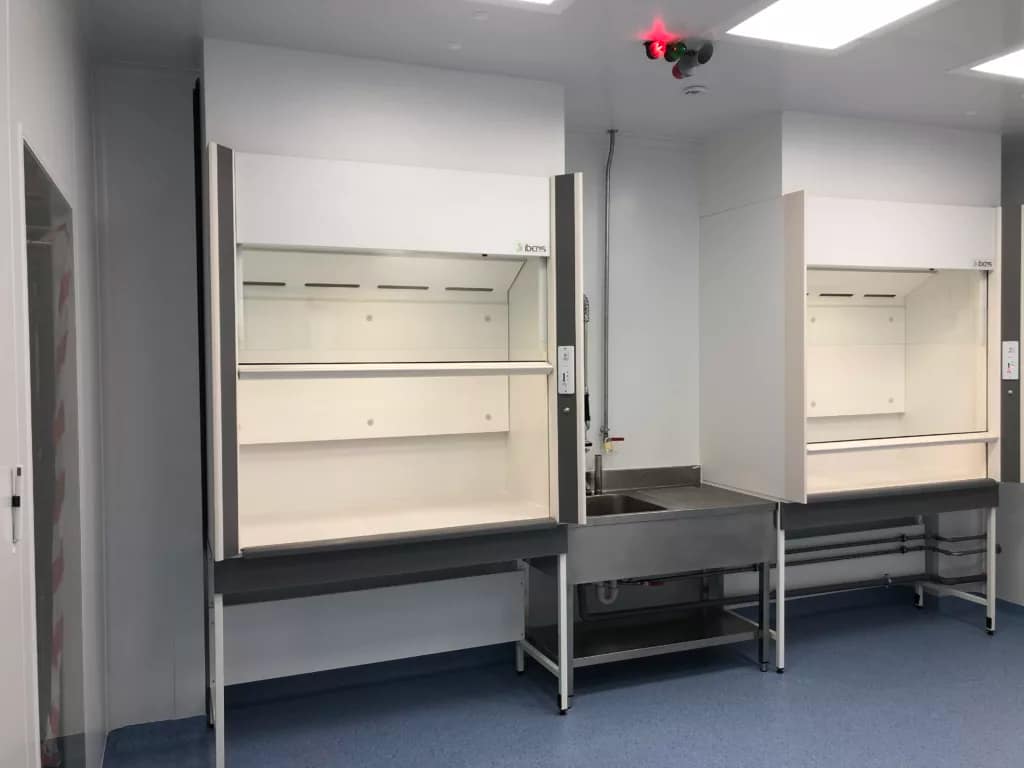

Le collage, le drapage, le nettoyage ou la préparation de surface peuvent générer des vapeurs et des composés organiques volatils. Les sorbonnes, hottes et aspirations localisées doivent alors être intégrées dans le bilan aéraulique général.
- Captage au plus près de la source d’émission.
- Compensation du débit d’air extrait.
- Maintien de la pression recherchée dans la salle.
- Évacuation adaptée aux produits réellement employés.
- Asservissement éventuel avec la ventilation générale.
- Accès sécurisé pour l’entretien et le remplacement des filtres.
Réalisation en images
Voir une salle blanche aérospatiale réalisée par OplusR
Cette vidéo illustre l’intégration d’un environnement propre industriel : enveloppe, grands volumes, équipements techniques, traitement d’air et organisation générale du projet.
Les contraintes du spatial et de l’aéronautique restent toutefois différentes. La classe, les dimensions et les équipements doivent toujours être définis en fonction des opérations réellement réalisées.
Découvrir les salles blanches New SpaceExpérience OplusR
Références aéronautiques : SONACA et REVIMA
Les projets aéronautiques ne suivent pas un modèle unique. Les installations réalisées pour SONACA et REVIMA illustrent des contraintes différentes de volume, de ventilation, de manutention et de process.

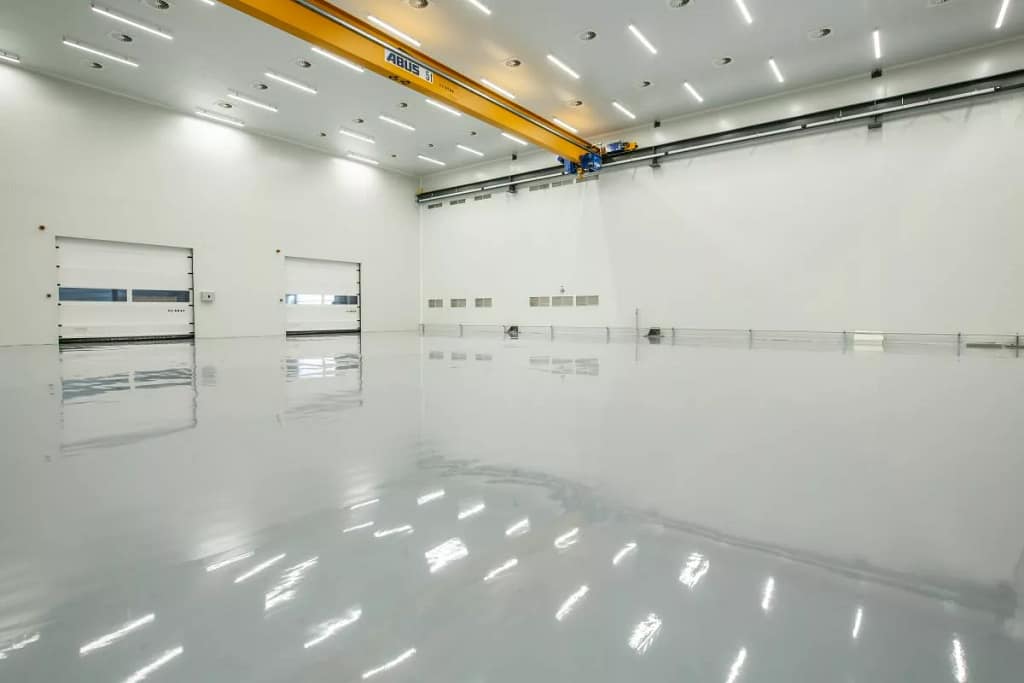

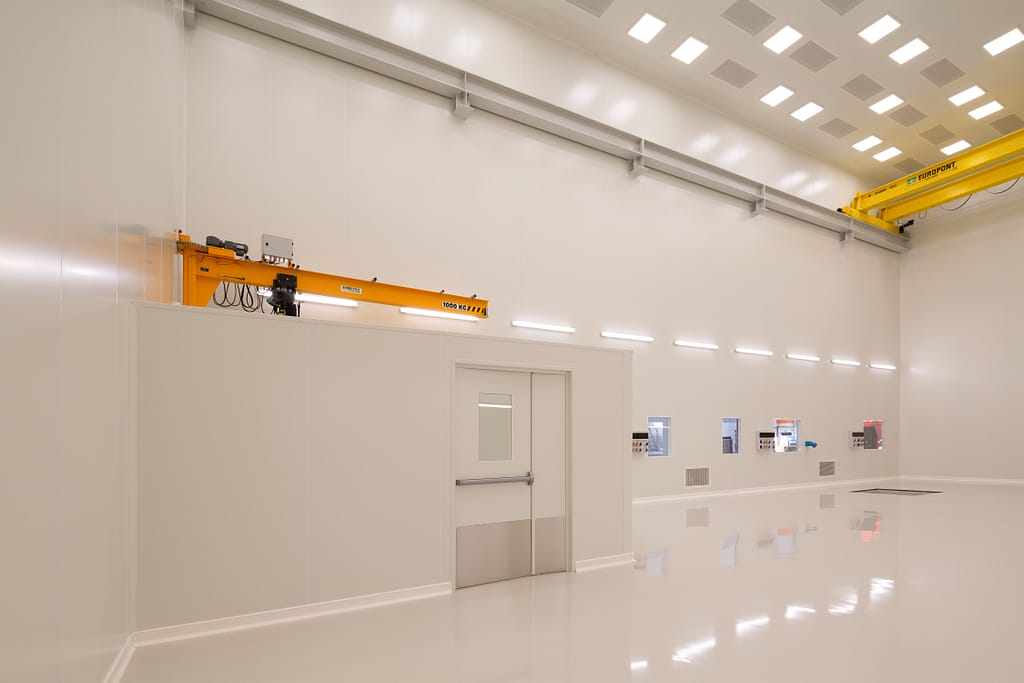

Salles propres aéronautiques de grand volume
Intégration de grands espaces de production, de ponts roulants, de portes industrielles, de réseaux de ventilation et de centrales de traitement d’air adaptées au volume du bâtiment.
- Grandes pièces aéronautiques
- Ponts roulants intégrés
- Soufflage et reprises d’air
- Traitement d’air sur mesure
Zone propre et équipements de process
Intégration d’un environnement propre avec traitement d’air, équipements d’extraction et organisation spécifique des postes nécessitant une maîtrise de la contamination et des émissions.
- Ventilation spécifique
- Sorbonnes et extractions
- Réseaux techniques
- Équilibre aéraulique global
Choisir la bonne configuration
Quelle solution pour votre projet aéronautique ?
La meilleure solution n’est pas nécessairement la salle la plus stricte. Elle doit protéger les opérations sensibles tout en restant exploitable, maintenable et économiquement cohérente.
Un poste ou une opération critique
Cabine à flux, plafond soufflant ou modules FFU pour protéger uniquement la zone sensible.
Une zone de production ISO 7 ou ISO 8
Enveloppe propre, filtration, ventilation, sas, régulation et équipements techniques intégrés dans un projet cohérent.
Pièces lourdes ou encombrantes
Salle propre intégrant hauteur importante, grandes portes, pont roulant, manutention et traitement d’air proportionné.
Questions fréquentes
Questions sur les salles blanches aéronautiques
Quelle classe ISO choisir pour une salle blanche aéronautique ?
Les classes ISO 7 et ISO 8 sont fréquentes dans le secteur aéronautique, mais le choix dépend du niveau de contamination acceptable, de la sensibilité des pièces, du process et des exigences contractuelles. Une étude doit également préciser l’état dans lequel la classe sera mesurée.
Peut-on installer un pont roulant dans une salle blanche ?
Oui. Le pont roulant doit toutefois être intégré dès la conception. Son chemin de roulement, ses colonnes, son alimentation, ses zones de maintenance et ses mouvements influencent le plafond, les gaines, l’éclairage et la diffusion de l’air.
Comment gérer les colles, résines et solvants ?
Les émissions doivent être captées au plus près de la source grâce à des sorbonnes, hottes ou aspirations localisées. Les débits extraits doivent être compensés afin de maintenir la pression, la température et l’équilibre aéraulique de la salle.

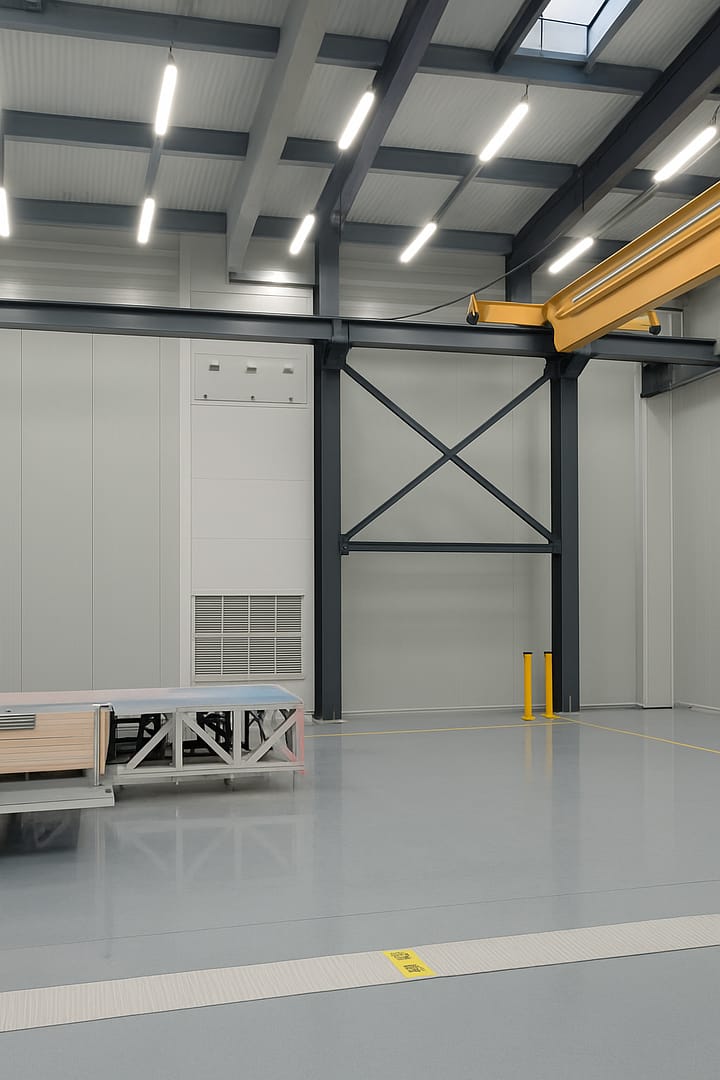

Une salle aéronautique a-t-elle toujours besoin d’une grande CTA ?

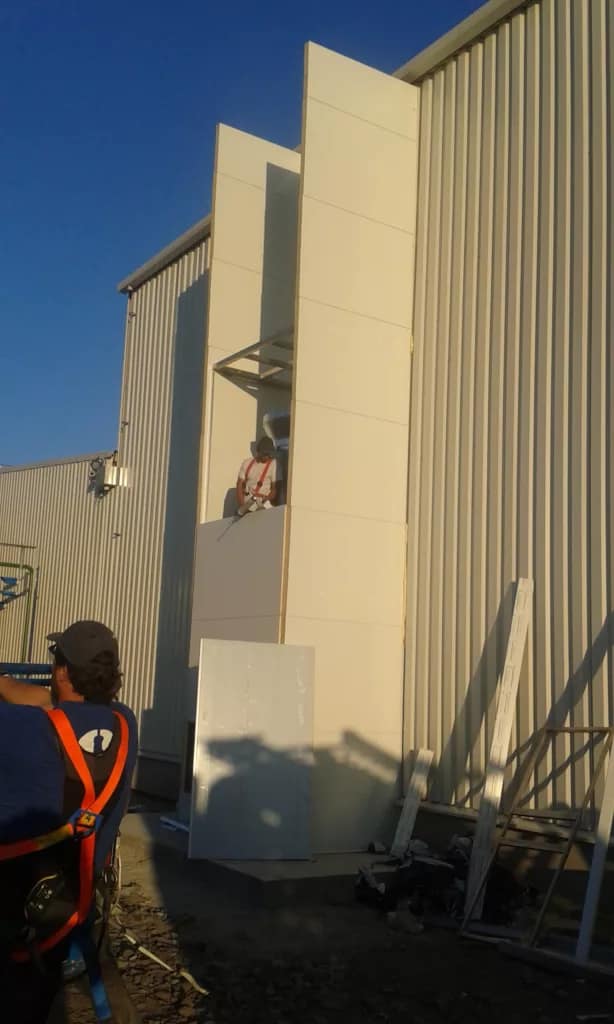

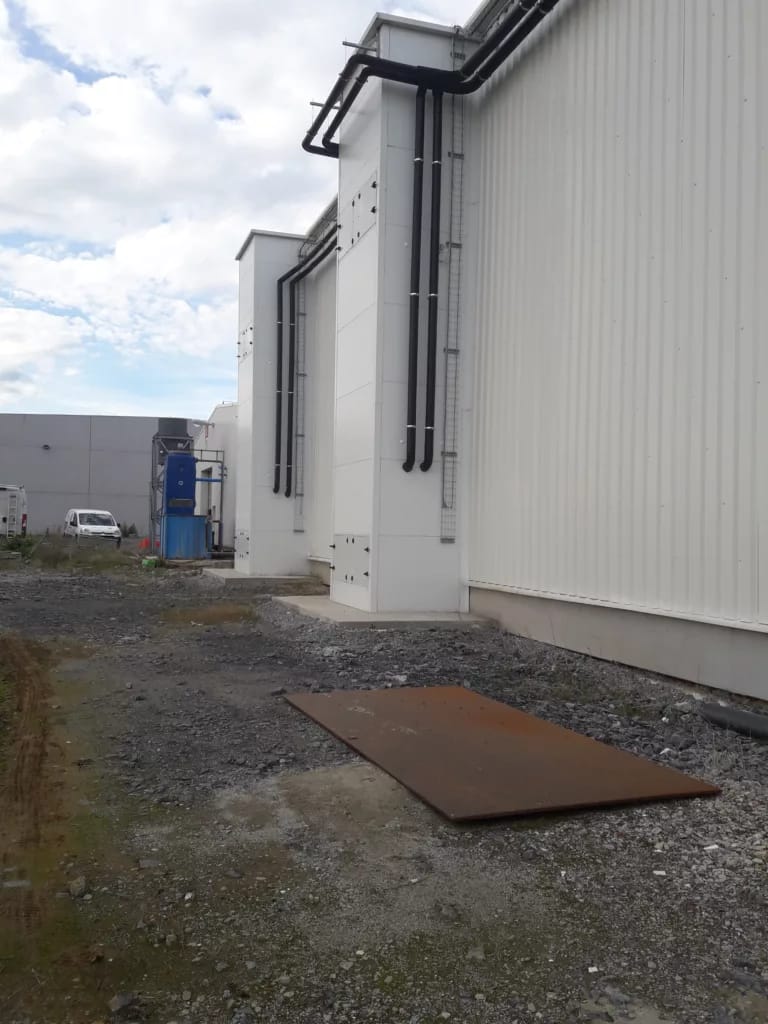

Non. Le choix dépend du volume, de la classe ISO, du débit d’air neuf, des extractions, des conditions climatiques et de la stabilité recherchée. Certaines configurations peuvent intégrer une CTA traditionnelle, une solution verticale, une centrale de brassage ou des équipements modulaires.
Quelle différence entre une salle blanche spatiale et aéronautique ?
Les projets spatiaux concernent souvent l’intégration de satellites, d’optiques ou de composants très sensibles. Les projets aéronautiques comportent fréquemment des pièces plus volumineuses, des opérations mécaniques, des moyens de levage et des contraintes de circulation ou d’extraction plus importantes.
Dans quelles régions OplusR réalise-t-il ces installations ?
OplusR étudie et réalise des projets de salles blanches aéronautiques principalement en Belgique, en France et au Luxembourg, ainsi que certains projets industriels spécifiques dans d’autres régions.
Projet de salle blanche aéronautique
Définissons une solution proportionnée à vos pièces et à votre process
Pour une première analyse, indiquez-nous les dimensions de la zone, la classe ISO envisagée, le type d’opération, les contraintes de levage, les conditions de température ou d’humidité et les éventuelles extractions nécessaires.
