Salle blanche New Space : satellites, ZAC ISO 5 et intégration spatiale

Une salle blanche New Space permet de protéger les satellites, sous-ensembles spatiaux, équipements optiques, capteurs, composants électroniques embarqués et opérations d’intégration contre les particules, poussières et contaminations de surface.

Les projets New Space recherchent souvent une solution plus agile qu’une grande salle blanche spatiale traditionnelle : ZAC ISO 5 localisée, cabine à flux laminaire, plafond soufflant, FFU, zone propre ISO 7 ou salle propre de grand volume selon la taille des équipements à assembler ou à tester.

OplusR conçoit des salles blanches spatiales et New Space pour l’intégration, le contrôle, le test et la protection de satellites ou d’équipements sensibles, avec filtration HEPA/ULPA, maîtrise des flux, pression contrôlée, douches à air et solutions adaptées au budget réel du projet. OplusR est un acteur du New Space : concepteur et constructeur de salles blanches aux techniques innovantes. Pour comparer les besoins du spatial, du New Space et de l’aéronautique, consultez notre guide salle blanche spatiale et aéronautique.

Pourquoi une salle blanche New Space est-elle nécessaire ?

Dans le spatial et le New Space, les pièces sont souvent très sensibles aux contaminations particulaires. Une poussière, une fibre ou une contamination de surface peut perturber une optique, un capteur, un assemblage mécanique, une connexion électronique ou une opération de test.

La salle blanche New Space permet de réduire ces risques en maîtrisant la qualité de l’air, les flux de personnel, les entrées de matériel, la filtration, le nettoyage, la pression et les zones critiques.

L’objectif n’est pas toujours de classer tout le bâtiment au niveau le plus strict. Dans de nombreux projets, il est plus pertinent de créer une salle propre ISO 7 ou ISO 8, puis de protéger localement certaines opérations critiques avec une ZAC ISO 5, une cabine à flux ou un plafond soufflant.

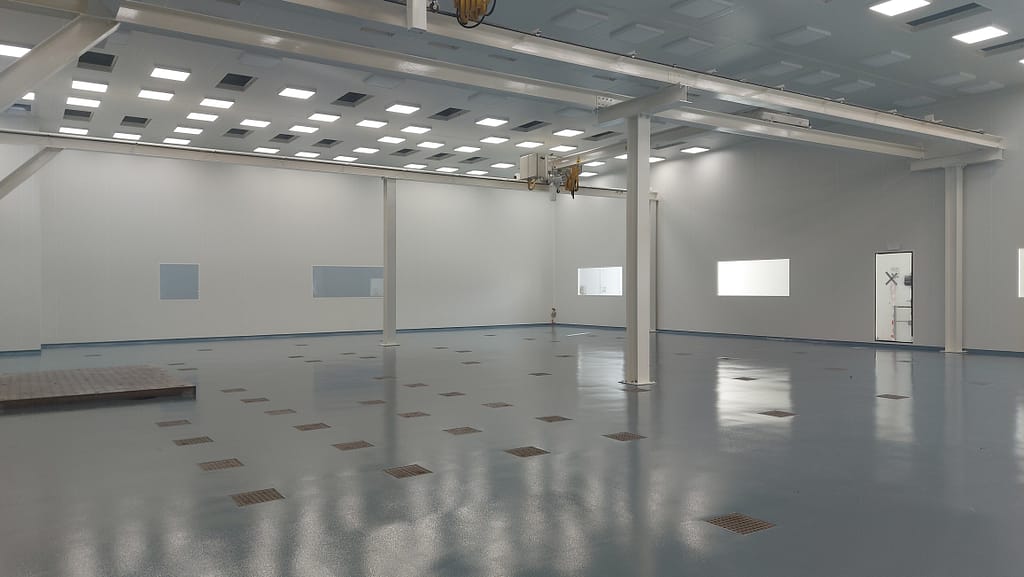

Dans certains cas, une aspiration par le sol peut améliorer le balayage particulaire autour d’une zone critique.

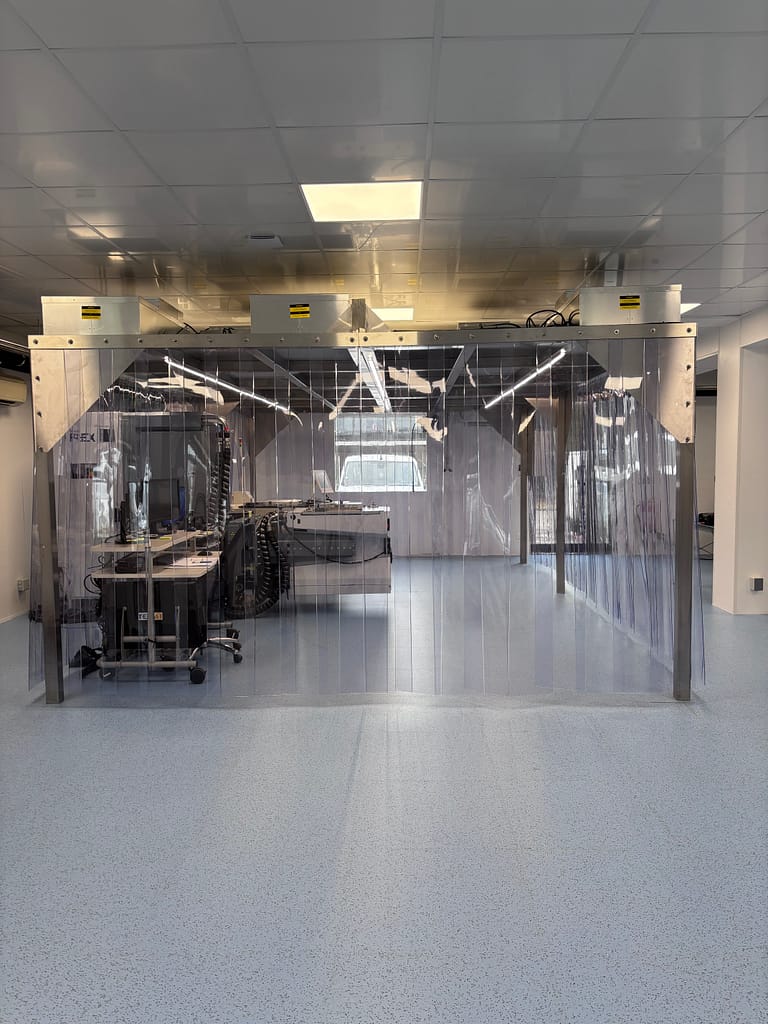

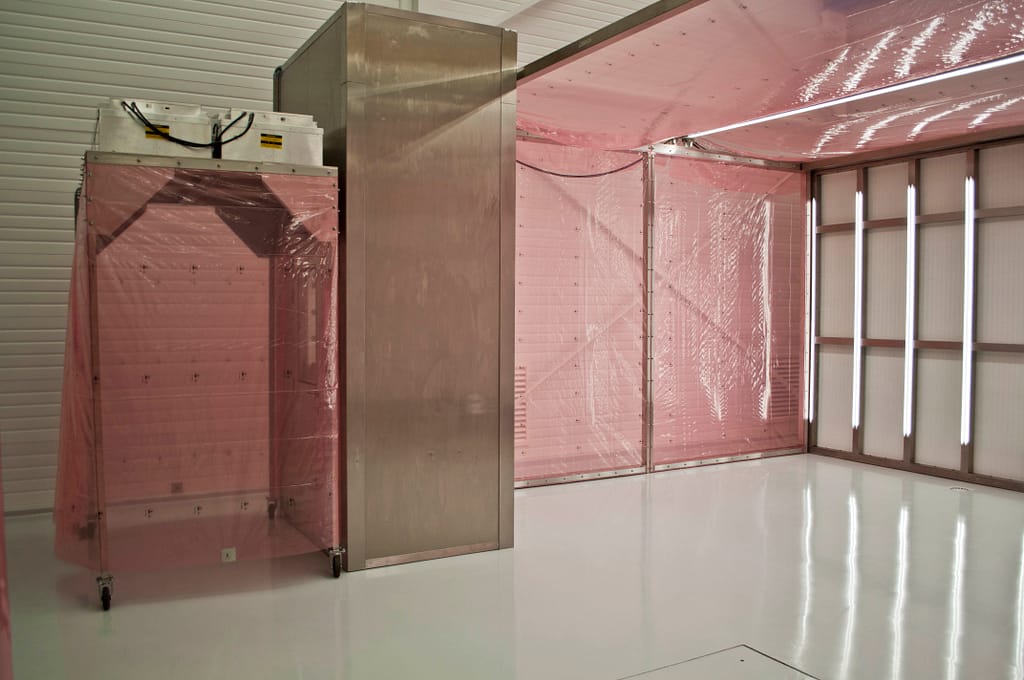

ZAC ISO 5 pour satellites et opérations critiques

Une ZAC ISO 5 permet de protéger uniquement la zone critique : ouverture d’un satellite, manipulation d’un sous-ensemble, contrôle optique, assemblage précis, inspection ou test sensible.

Cette approche est particulièrement adaptée au New Space, car elle permet de réduire les coûts en concentrant la qualité d’air là où elle est réellement nécessaire. Une ZAC peut être réalisée avec une cabine à flux laminaire, un plafond soufflant, un mur soufflant, des FFU ou une structure mobile autour du poste de travail.

Dans certains cas, il est possible d’obtenir localement une classe ISO 5 dans une salle propre de classe inférieure, par exemple ISO 7 ou ISO 8.

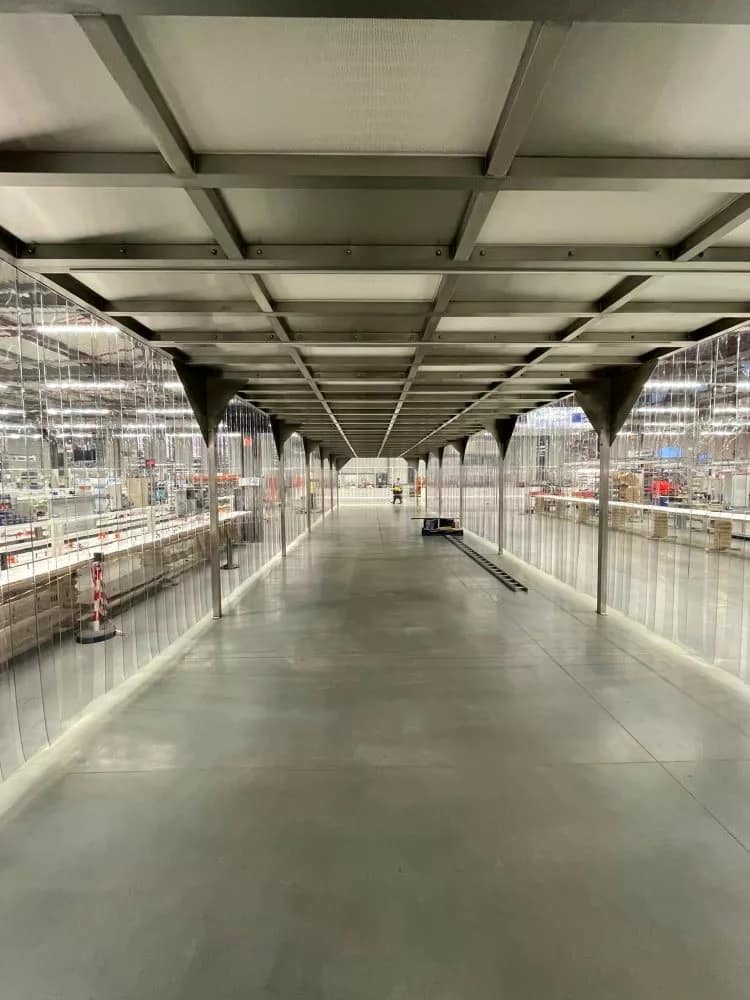

Salle blanche spatiale ISO 6 ou ISO 7 pour intégration satellite

Lorsque la pièce à protéger est volumineuse ou que plusieurs opérations doivent être réalisées dans le même environnement, une salle blanche spatiale complète peut être nécessaire.

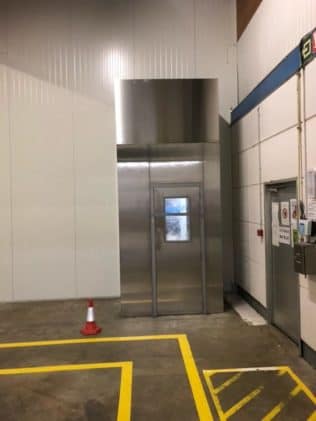

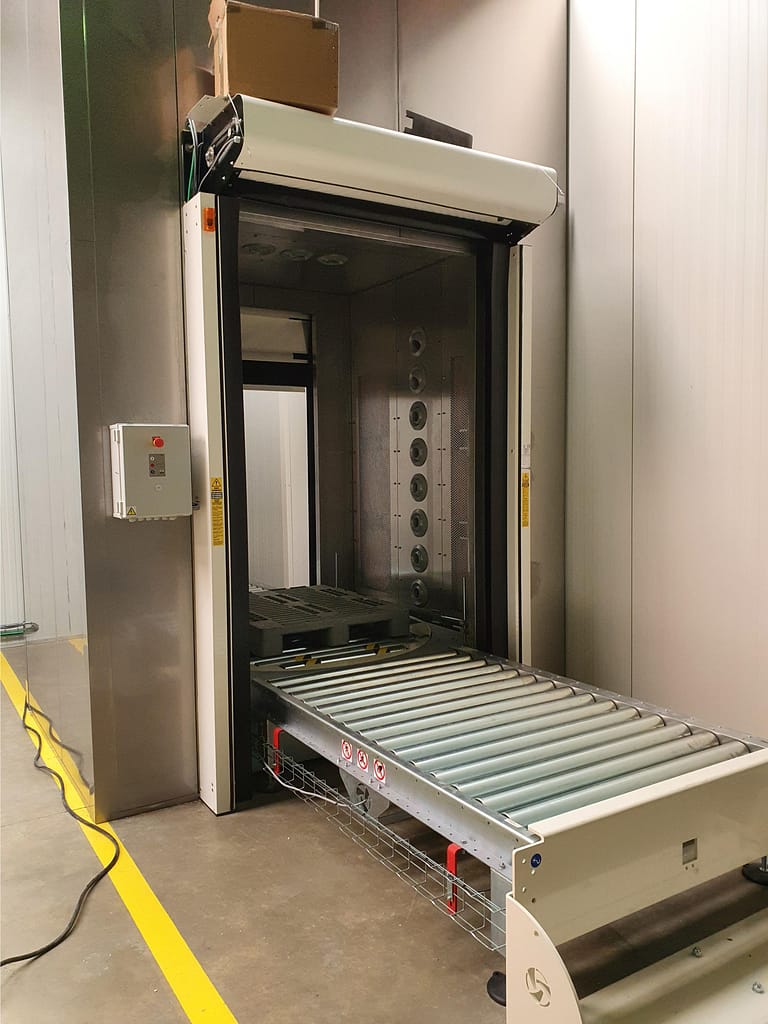

Selon le projet, elle peut être conçue en ISO 6, ISO 7 ou ISO 8, avec traitement d’air, filtration HEPA, contrôle de pression, sas, douche à air, flux de personnel et flux matériel adaptés. Le choix entre une salle blanche ISO 7 ou ISO 8 dépend du niveau de risque particulaire, de la taille de la zone et de l’opération spatiale à protéger.

Les salles spatiales doivent souvent intégrer des contraintes de hauteur, de manutention, d’accès, de nettoyage, de stockage temporaire, de test, de conditionnement et de déplacement de pièces sensibles.

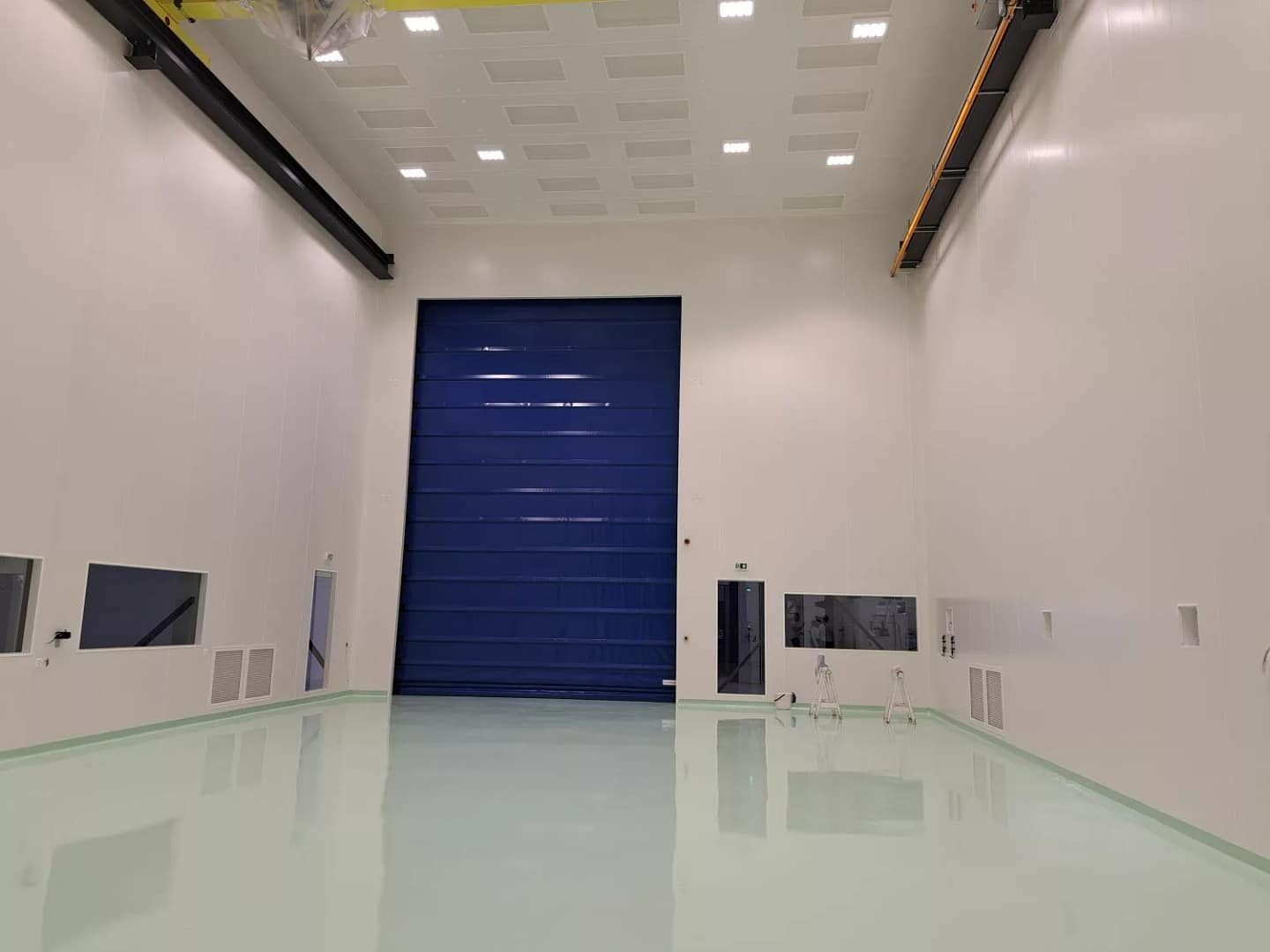

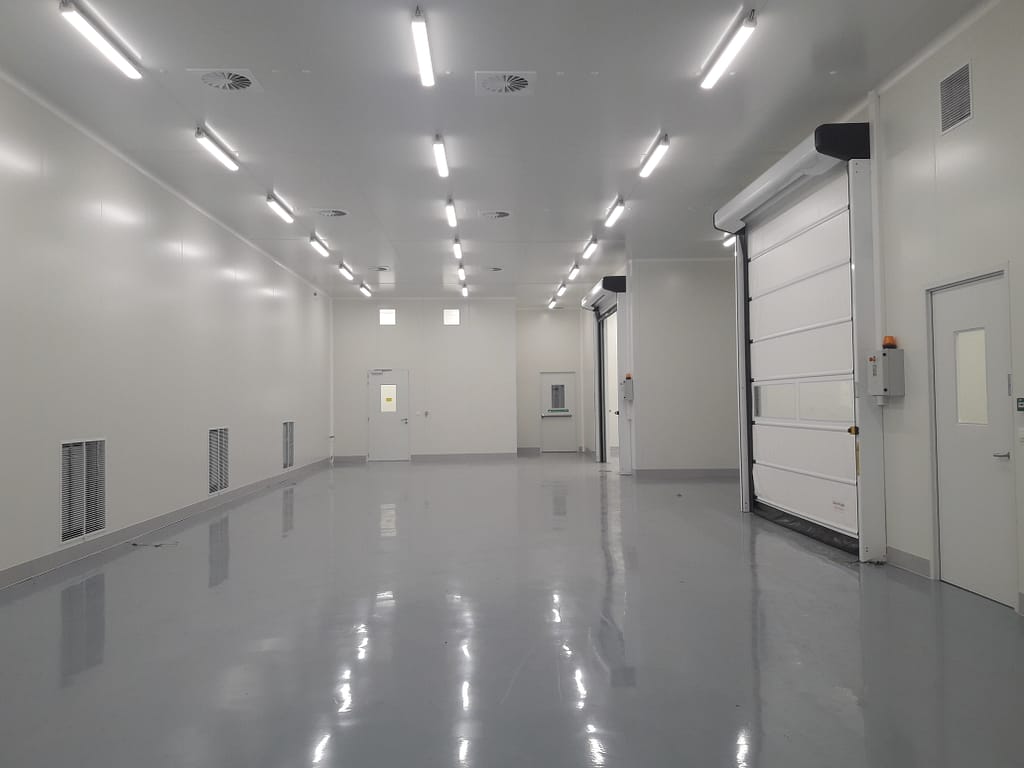

Grands volumes, grandes hauteurs et accès techniques

Les projets spatiaux imposent parfois de grandes surfaces et de grandes hauteurs. Les satellites, cuves de test, moyens d’intégration ou équipements optiques peuvent nécessiter des portes larges, des hauteurs libres importantes et une structure adaptée. Pour les projets liés aux grandes pièces aéronautiques, aux ponts roulants ou aux volumes industriels importants, consultez notre page dédiée à la salle blanche aéronautique.

Lorsque les panneaux de plafond ne peuvent pas être autoportants sur toute la portée, OplusR peut prévoir une charpente secondaire ou une structure de support adaptée. La conception doit aussi tenir compte des accès de maintenance, des flux d’air, des reprises basses et des mouvements de matériel. Pour un exemple concret, consultez notre réalisation d’une salle blanche spatiale clé en main pour APCO Technologies.

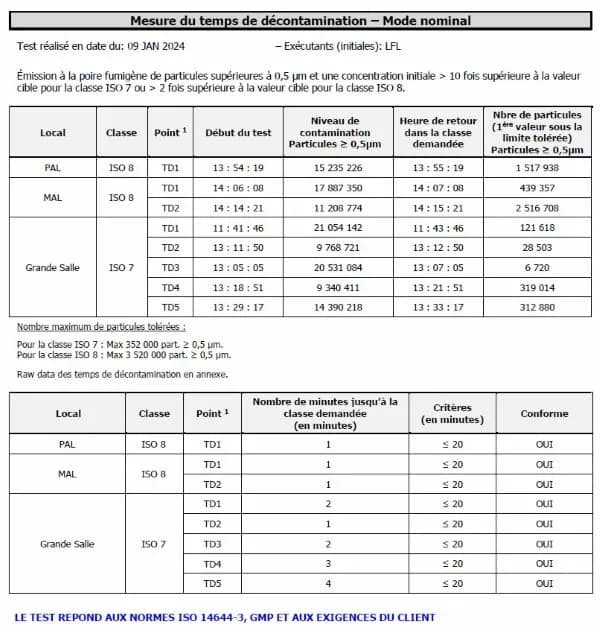

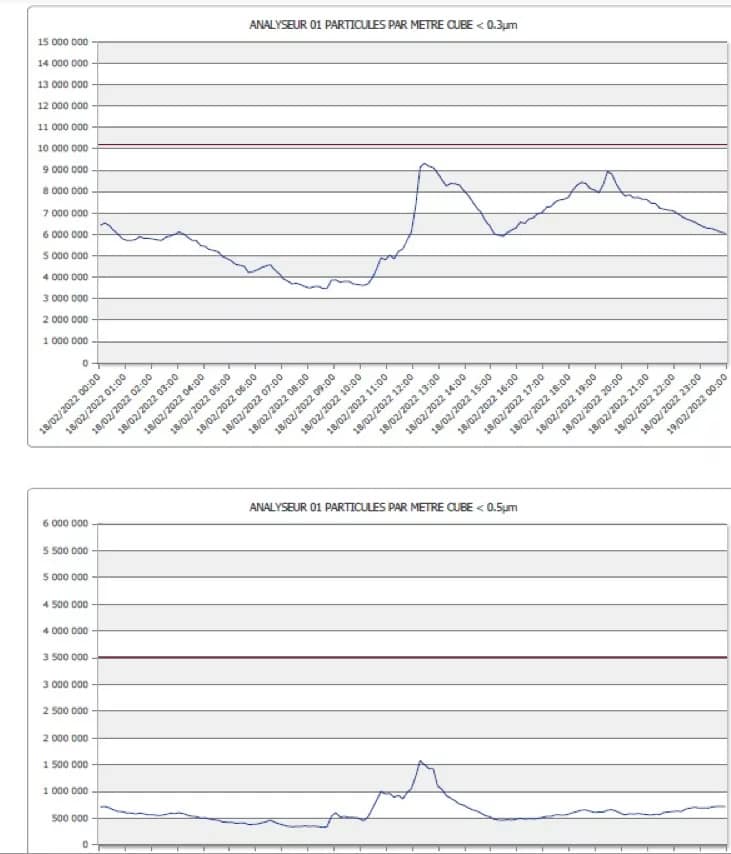

Temps de décontamination et diffusion de l’air

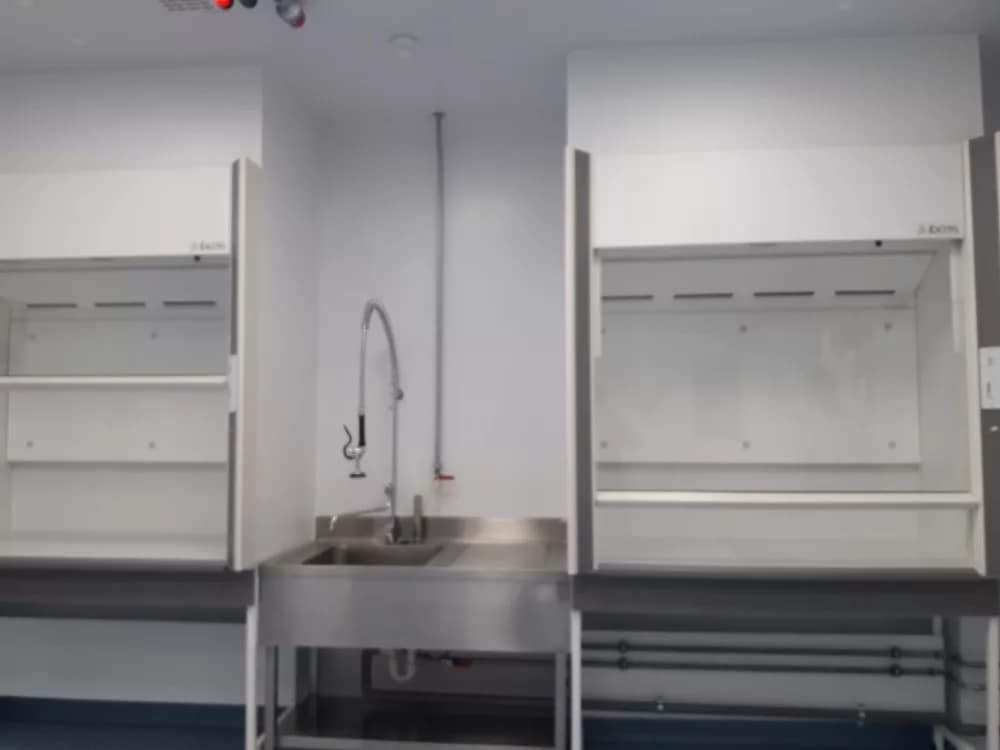

Les salles sont plus grandes, par conséquent, il faut être attentif à la bonne diffusion de l’air afin de ne pas avoir des zones mortes, ou des zones à trop fortes turbulences. Pour les calculs aérauliques, il faut aussi tenir compte des hottes aspirantes souvent présentes dans les salles. C’est le temps de décontamination qui importe et pas le taux de brassage. Le taux de brassage n’est pas normé contrairement au temps de décontamination. Un temps de décontamination bas garantit le maintien des conditions optimales de la salle blanche pour les processus sensibles même lors d’une pollution particulaire.

Suivant la norme EN ISO 14644-1, il faut maximum 20 minutes pour dépolluer d’un facteur 10 une classe ISO 7 et grâce à la bonne implantation des flux d’air, O+R a des résultats de l’ordre de 1 à 4 minutes.

Filtration HEPA H14, FFU et flux laminaire

La filtration est centrale dans les projets New Space. Selon la classe ISO recherchée, OplusR peut prévoir des filtres HEPA H13 ou H14, des plafonds soufflants, des cabines à flux laminaire, des murs soufflants ou des FFU salle blanche.

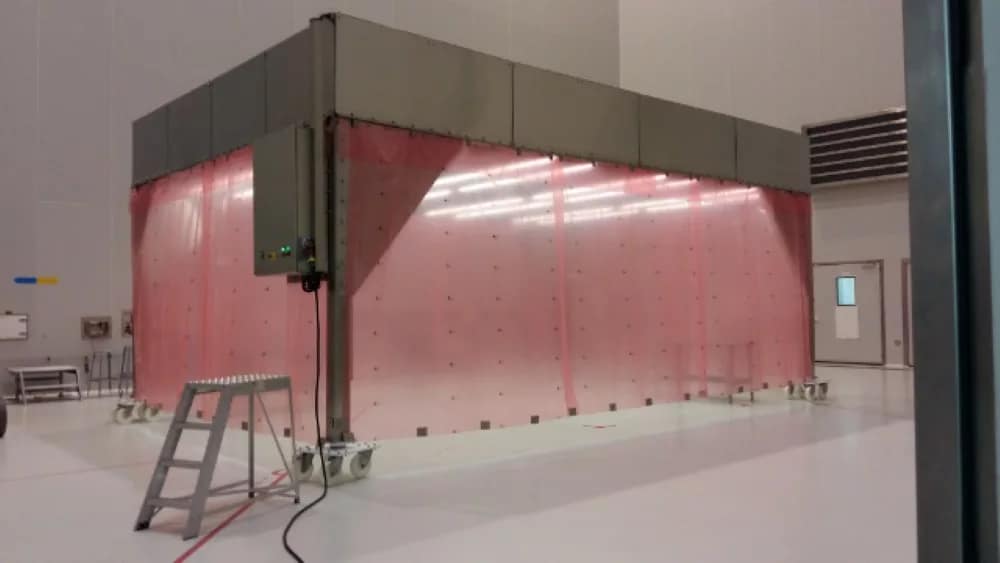

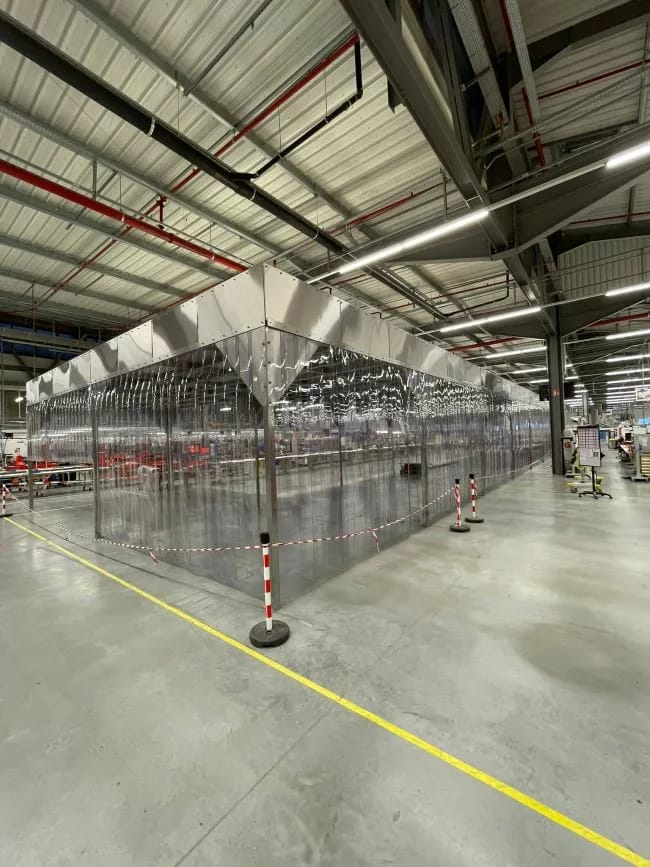

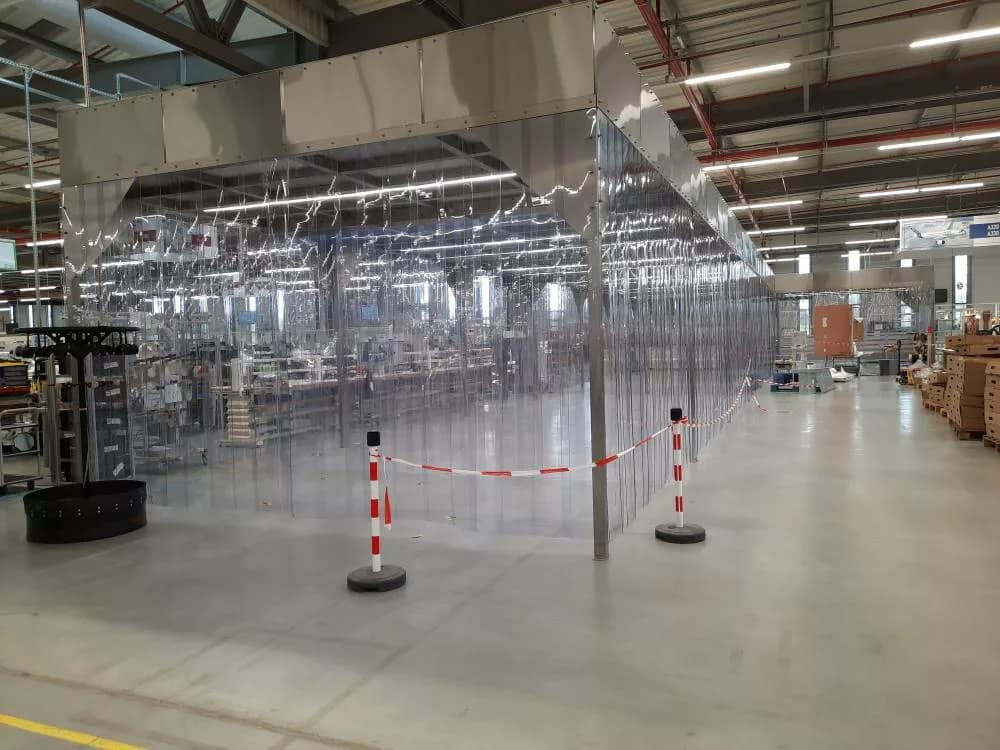

Les FFU peuvent être utiles pour créer ou renforcer une zone propre localisée. Les plafonds soufflants permettent de diffuser un air filtré au-dessus d’une zone sensible. Les cabines à flux laminaire peuvent protéger un poste de travail, une ouverture de satellite ou une opération critique.

Le choix dépend de la classe ISO visée, de la surface protégée, de la hauteur, de la sensibilité des équipements et du budget.

Cuve de test satellite et zone propre localisée

Dans certains projets, la zone critique n’est pas toute la salle, mais uniquement l’ouverture d’une cuve, le chargement d’un satellite ou la manipulation d’un équipement avant test.

OplusR a par exemple conçu une solution de soufflage filtré autour d’une cuve de test satellite, avec diffusion d’air propre autour de la zone d’ouverture et reprises basses afin de balayer la zone critique de haut en bas.

Ce type de solution permet de protéger efficacement une opération sensible sans construire une salle blanche de classe très stricte sur l’ensemble du volume.

Dans le domaine de la construction des satellites, nous avons été amenés à assurer une atmosphère ISO 7 devant une cuve de tests. Les satellites étaient placés dans une cuve en acier inoxydable de plusieurs mètres de diamètre. Cette cuve était mise en grande dépression pour tester la résistance des satellites. Les opérations d’ouverture et de fermeture de cette cuve doivent se faire sous atmosphère contrôlée. O+R a proposé que l’air filtré soit soufflé autour du porte-satellite afin de garantir un niveau particulaire le plus bas possible. Afin de créer une meilleure distribution de l’air propre, nous avons prévu le placement d’une manche textile en périphérique autour d’un portique construit devant la porte de la cuve. Cette manche textile en forme de U inversé assure une distribution de l’air sans effet de courant d’air. Le volume utile à balayer était de +/- 300 m³ (10 m en largeur x 6 m en hauteur x 5 m en profondeur). Afin d’atteindre localement une classe 100 000, nous avons préconisé un renouvellement horaire d’au moins 20 dans cette zone, soit 6 000 m³/h. Pour la filtration de l’air, nous avons prévu de placer des portes filtres en ligne sur le soufflage avec filtre HEPA H14. Ces filtres étaient placés juste avant nos manches textiles. C’est une CTA classique qui fournissait l’air sous pression et climatisé. Pour les reprises, nous avons prévu d’aspirer l’air dans la salle blanche au travers de deux grilles placées au niveau du sol en bas du portique. La zone d’ouverture des portes satellites était donc balayée par un débit d’air de haut en bas pour atteindre un taux de renouvellement de 20 fois le volume. L’aspiration se faisait vers le bas pour favoriser ce mouvement d’air.

Références OplusR en salle blanche New Space et satellite

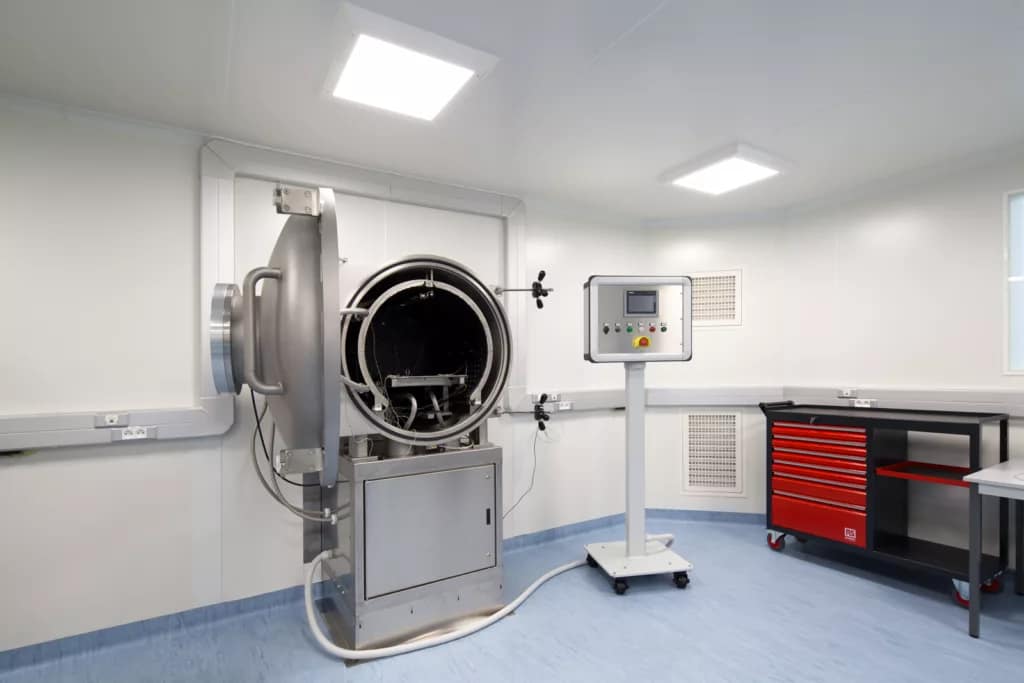

Les industries spatiale et aéronautique sont présentes en grand nombre en Belgique et en France et elles requièrent de nombreuses salles propres. O+R a donc évidemment plusieurs références depuis 20 ans : 7 salles propres pour LAMBDA X, 3 salles pour la société AMOS, mais aussi parmi nos clients le CNES à Kourou, l’agence spatiale européenne (ESA), la WAN à Gosselies, SPACEBEL, AEROSPACELAB, NANOSHAPE, SCOPTIQUE, SPARK LASERS, THALES, ARIANE, etc. Nous avons également réalisé une salle blanche en Suisse pour le compte de la société APCO Technologies.

Notre équipe au CNES et chez AEROSPACELAB :

OplusR accompagne les acteurs du New Space dans la construction salle blanche clé en main, depuis l’étude du besoin jusqu’au traitement d’air, à la filtration, à la régulation et à la mise en service.

Vous avez un projet de salle blanche New Space ou satellite ? Contactez OplusR pour une première analyse technique.
