Concevoir une salle blanche électronique adaptée au composant et au process
Une salle blanche électronique protège les circuits imprimés, cartes, capteurs, composants, équipements optiques et opérations de microélectronique contre les particules, les contaminations de surface et les décharges électrostatiques.
La solution ne dépend pas uniquement d’une classe ISO. Elle doit également tenir compte de la sensibilité ESD des composants, de l’hygrométrie, des charges thermiques, des matériaux, de l’organisation des postes et du niveau de protection réellement nécessaire autour du produit.
Risques particulaires et électrostatiques
Pourquoi protéger une production électronique ?
À l’échelle d’un composant électronique, une particule microscopique peut devenir un obstacle important. Elle peut perturber un contact, une soudure, un collage, un traitement de surface ou le fonctionnement d’un dispositif de haute précision.
La contamination peut provoquer des défauts difficiles à détecter
Les poussières et contaminants déposés sur une carte ou un composant peuvent favoriser les défauts de contact, les courts-circuits, les problèmes d’adhérence, les interférences et les défaillances prématurées.
La protection doit donc être définie en fonction de l’étape réellement critique : préparation, assemblage, test, encapsulage, conditionnement ou fabrication de composants plus sensibles.
Comprendre la classification ISO 14644Contacts et connexions
Une contamination de surface peut perturber le contact électrique ou la qualité d’une connexion.
Soudures et assemblages
Les poussières, huiles ou résidus peuvent affecter la soudure, le collage ou l’adhérence d’un revêtement.
Composants sensibles
Une décharge électrostatique peut dégrader un composant sans nécessairement laisser de trace visible.
Fiabilité du produit
Une contamination introduite pendant la fabrication peut réduire la durée de vie ou la stabilité du produit fini.
Protection locale ou salle complète
Deux architectures possibles pour protéger le process
Il n’est pas toujours nécessaire de transformer l’ensemble d’un atelier en salle blanche. La bonne architecture dépend de la surface à protéger, du nombre d’opérateurs, des équipements et du niveau de maîtrise attendu.
Solution 01
Protéger localement une opération critique

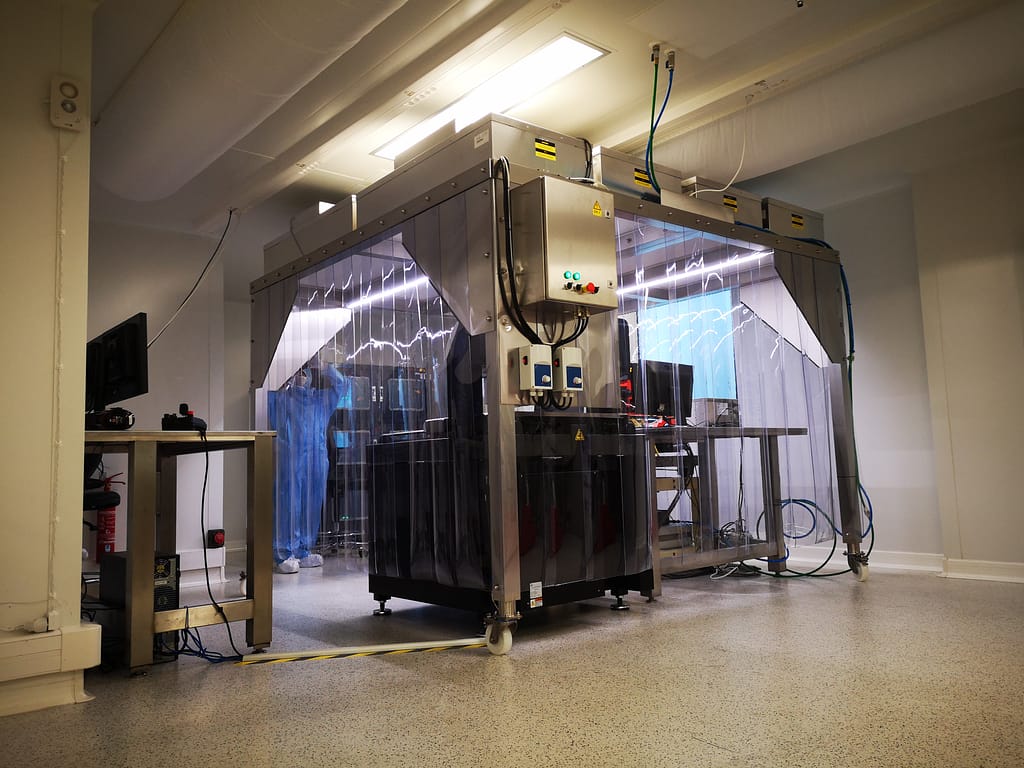

Lorsqu’une seule machine, une table d’assemblage ou une étape précise doit être protégée, un plafond soufflant, une cabine à flux ou une zone équipée de modules filtrants peut créer localement un environnement plus propre que le local environnant.
- Protection ciblée du produit ou du poste
- Filtration terminale HEPA ou ULPA
- Intégration possible dans un atelier existant
- Surface et débit adaptés à la zone sensible
- Investissement généralement inférieur à une salle complète
- Évolution ou déplacement possibles selon la conception
Solution 02
Maîtriser l’ensemble de la salle électronique

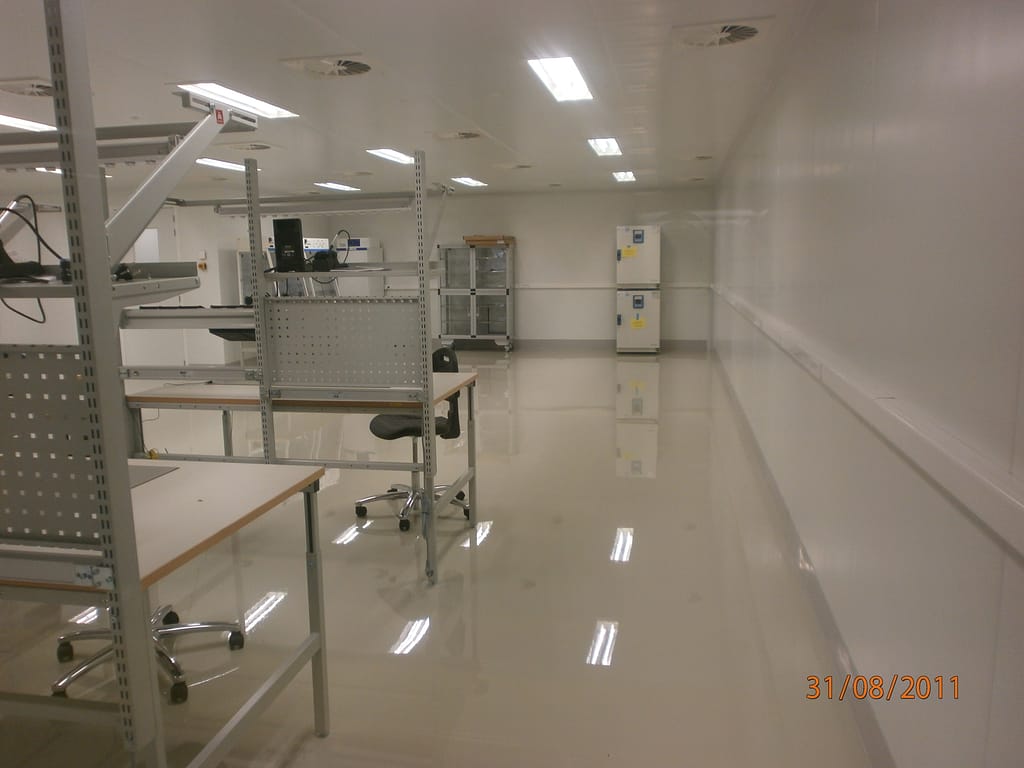

Lorsque plusieurs opérations sensibles sont réparties dans le même local, une salle blanche complète permet de contrôler l’enveloppe, la filtration, les pressions, les renouvellements d’air, la température, l’humidité et les circulations.
La salle est généralement maintenue en surpression par rapport aux locaux adjacents lorsque la priorité est la protection du produit. Les reprises d’air peuvent être placées en partie basse ou intégrées dans un plancher perforé lorsque l’homogénéité du flux l’exige.
- Traitement de l’ensemble du volume
- Pression contrôlée par rapport aux zones voisines
- Régulation de la température et de l’hygrométrie
- Organisation des flux de personnel et de matériel
- Matériaux compatibles avec la propreté et l’ESD
- Qualification selon les performances recherchées
Classe ISO et niveau de protection
ISO 5, ISO 7 ou ISO 8 : raisonner selon l’opération critique
La classe ne doit pas être choisie uniquement à partir du nom du secteur. Elle dépend du composant, de la taille des défauts redoutés, de l’étape de production, du niveau de sensibilité et des contaminants générés par les opérateurs ou les équipements.
Assemblage, montage et essais
Ces niveaux peuvent être envisagés pour certaines opérations d’assemblage, d’intégration, de contrôle ou de conditionnement, lorsque le produit nécessite une réduction maîtrisée de la contamination ambiante.
Étape particulièrement sensible
Une zone ISO 5 localisée peut être créée autour d’un poste, d’une machine ou d’une manipulation critique sans imposer le même niveau de propreté à l’ensemble du bâtiment.
Microélectronique et semi-conducteurs
Les opérations les plus exigeantes nécessitent une étude spécifique des flux, des vitesses d’air, des reprises, des sources de contamination et de la compatibilité des équipements avec l’environnement propre.
Il est souvent plus pertinent de protéger très fortement une opération réellement critique que de surdimensionner toute la salle.
Au-delà de la classe ISO
Quatre paramètres à intégrer dès la conception
Une salle blanche électronique performante résulte de la cohérence entre la ventilation, l’environnement électrostatique, les conditions climatiques, les matériaux et l’organisation du process.
Propreté particulaire
Débit d’air, filtration terminale, renouvellements, diffusion, reprises et maîtrise des sources de particules.
Filtration HEPA et ULPAProtection ESD
Sols dissipateurs ou conducteurs, mise à la terre, mobilier, équipements et procédures adaptés à la sensibilité des composants.
Température et humidité
Une humidité trop basse peut favoriser l’électricité statique, tandis qu’une humidité excessive peut être incompatible avec certains produits ou procédés.
Matériaux et enveloppe
Parois, plafonds, sols et menuiseries doivent être nettoyables, peu émissifs et compatibles avec les contraintes mécaniques et électrostatiques.
Matériaux de salle blancheESD, sols et mise à la terre
Une salle propre ne devient pas automatiquement une zone ESD
La filtration de l’air réduit la contamination particulaire, mais elle ne suffit pas à protéger un composant contre une décharge électrostatique.
Selon le projet, la conception peut intégrer un revêtement de sol dissipateur ou conducteur, des liaisons équipotentielles, du mobilier compatible, des postes mis à la terre et une régulation climatique adaptée.
Le choix des matériaux doit être coordonné avec les exigences du process. Des panneaux techniques à âme nid-d’abeille peuvent, par exemple, être envisagés lorsque le projet exige une enveloppe légère, rigide et adaptée à un environnement de haute propreté.
Applications électroniques
Quels produits et quelles opérations peuvent être protégés ?
La salle blanche peut concerner toute la chaîne de production ou uniquement les étapes durant lesquelles le produit est exposé.
- Cartes et circuits imprimés
- Composants électroniques sensibles
- Capteurs et systèmes optiques
- Microélectronique
- Assemblage de précision
- Soudure et collage
- Encapsulation
- Tests et contrôles
- Équipements scientifiques
- Semi-conducteurs
- Conditionnement de composants
- Intégration de sous-ensembles
Microélectronique et semi-conducteurs
La sensibilité évolue à chaque étape de fabrication
La fabrication de composants à base de silicium comprend de nombreuses opérations successives. Chaque étape présente ses propres risques de contamination particulaire, moléculaire, ionique ou électrostatique.
Il n’existe donc pas une salle blanche électronique universelle : le niveau de protection doit être relié à l’opération, à la dimension critique du produit et à la manière dont celui-ci est manipulé.
-
01
Préparation du matériau
Élaboration du cristal, nettoyage, découpe et préparation des surfaces avant les opérations de fabrication.
-
02
Fabrication des plaquettes
Traitements thermiques, chimiques et physiques, dépôts successifs et création des structures actives.
-
03
Assemblage et tests
Séparation, montage sur support, connexion, encapsulage, contrôles électriques et protection du produit fini.
De l’avant-projet à la qualification
Une salle blanche électronique conçue comme un ensemble cohérent
OplusR peut prendre en charge la conception et l’installation de la salle propre, des études initiales jusqu’à la mise en service, en intégrant les lots constructifs et techniques nécessaires.
-
01
Analyse du process
Produit, opérations sensibles, équipements et niveau de risque.
-
02
Implantation
Surfaces, postes, sas, circulations et flux de matériel.
-
03
Conception HVAC
Débits, filtration, pressions, température et humidité.
-
04
Enveloppe et ESD
Cloisons, plafond, sols, mobilier et mises à la terre.
-
05
Installation
Montage, équipements techniques, régulation et automatismes.
-
06
Mise en service
Réglages, contrôles et qualification selon le besoin défini.
Questions fréquentes
FAQ sur les salles blanches électroniques
Quelle classe ISO choisir pour une salle blanche électronique ?
La classe dépend du composant, de la taille des défauts redoutés, du nombre d’opérateurs, des équipements et de l’étape de production. Une opération d’assemblage peut parfois être réalisée en ISO 7 ou ISO 8, tandis qu’une étape plus critique peut nécessiter une protection ISO 5 localisée ou une architecture plus exigeante.
Une salle blanche électronique doit-elle être protégée contre l’ESD ?
Lorsque les composants sont sensibles aux décharges électrostatiques, la protection ESD doit être intégrée au projet : revêtement de sol, mise à la terre, mobilier, équipements, procédures opérateur et conditions climatiques compatibles.
Faut-il construire une salle complète pour protéger un seul poste ?
Pas nécessairement. Un plafond soufflant, une cabine à flux ou une zone filtrée peut protéger localement une opération critique. Une salle complète devient plus pertinente lorsque plusieurs postes, les circulations et l’ensemble du volume doivent être maîtrisés.
Pourquoi réguler l’humidité dans une salle électronique ?
Une humidité très basse peut favoriser l’accumulation de charges électrostatiques. Une humidité trop élevée peut, selon le produit et le process, augmenter les risques de condensation, de corrosion ou d’instabilité. La plage doit être définie pour chaque projet.
Peut-on intégrer une salle blanche dans un atelier existant ?
Oui, sous réserve de vérifier la hauteur disponible, les accès, la structure du bâtiment, les puissances électriques, les réseaux de ventilation et les contraintes d’exploitation. Une solution locale ou modulaire peut parfois réduire les adaptations nécessaires.
