Introduction
Dans le cadre de son activité industrielle, eMotor avait besoin de créer une zone de travail plus propre et plus stable, directement intégrée dans un atelier existant. L’objectif était de maîtriser à la fois la propreté de l’air, la température ambiante et les conditions de travail des opérateurs, sans nécessairement construire une salle blanche complète.
OplusR a donc conçu une zone propre climatisée sur mesure, adaptée aux contraintes du site, aux flux de production et aux objectifs de propreté recherchés.
Le besoin du client eMotor
Le client souhaitait disposer d’un espace de travail protégé, capable de limiter les contaminations particulaires tout en garantissant de bonnes conditions thermiques pour les opérateurs et les procédés.
Dans un atelier industriel classique, l’air ambiant peut être soumis à de nombreuses variations : poussières, mouvements d’air, ouvertures de portes, circulation du personnel, dégagements thermiques des machines ou encore variations saisonnières de température.
Pour eMotor, l’enjeu était donc double :
- créer une zone propre dédiée à une opération sensible ;
- maintenir une température maîtrisée dans cette zone, malgré son implantation dans un atelier existant.
La solution devait également rester pratique au quotidien : accès facile pour les opérateurs, intégration dans les flux de production, maintenance accessible et encombrement limité.
Pourquoi une zone propre climatisée plutôt qu’une cabine à flux laminaire classique ?
Cette réalisation ne correspond pas à une cabine à flux laminaire classique par FFU, mais à une zone propre climatisée avec traitement d’air centralisé, adaptée à un environnement industriel existant.
Une cabine à flux laminaire traditionnelle repose généralement sur des modules de filtration terminale de type FFU, avec un flux d’air vertical ou horizontal très localisé. Cette solution est particulièrement adaptée lorsqu’on recherche une protection ponctuelle sur une petite zone de travail.
Dans le cas d’eMotor, le besoin était différent. Il ne s’agissait pas uniquement d’apporter un flux d’air filtré sur un poste précis, mais de traiter une zone plus globale, avec une maîtrise simultanée de la propreté particulaire et de la température.
Le choix d’une zone propre climatisée permet donc de répondre à une problématique plus large :
- traitement d’un volume d’air plus important ;
- meilleure homogénéité de température ;
- intégration possible d’une centrale de traitement d’air ;
- adaptation à une zone semi-ouverte ou partiellement fermée ;
- solution plus flexible qu’une salle blanche complète.
Cette approche permet d’obtenir un environnement maîtrisé, sans surdimensionner inutilement l’installation.
La solution technique mise en œuvre par OplusR
OplusR a développé une solution sur mesure autour d’un principe simple : créer une zone de travail protégée, alimentée par un air traité, filtré et climatisé.
La solution repose sur plusieurs éléments techniques complémentaires :

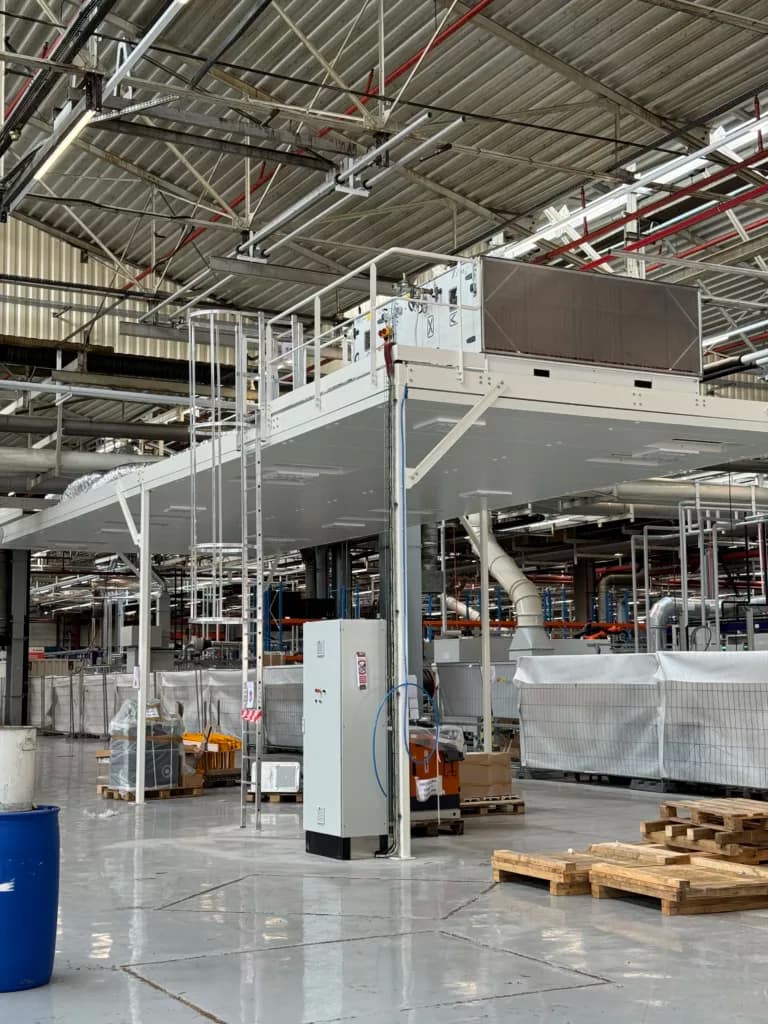

Une structure adaptée à l’atelier existant
La zone propre a été conçue pour s’intégrer dans le bâtiment existant, sans perturber l’organisation générale de l’atelier. La structure permet de délimiter clairement l’espace protégé tout en conservant une utilisation pratique au quotidien.
Un traitement d’air centralisé
Contrairement à une cabine équipée uniquement de modules FFU, cette installation utilise une centrale de traitement d’air centralisé. Ce principe permet d’assurer à la fois la filtration de l’air et la maîtrise thermique de la zone.
Une filtration adaptée à l’objectif de propreté
L’air soufflé dans la zone est filtré afin de réduire la concentration particulaire et de contribuer à l’obtention d’un environnement propre, compatible avec les exigences du procédé.
Une climatisation intégrée
La maîtrise de la température fait partie intégrante du projet. L’air est traité avant d’être diffusé dans la zone, ce qui permet d’améliorer le confort opérateur et de stabiliser les conditions de travail.

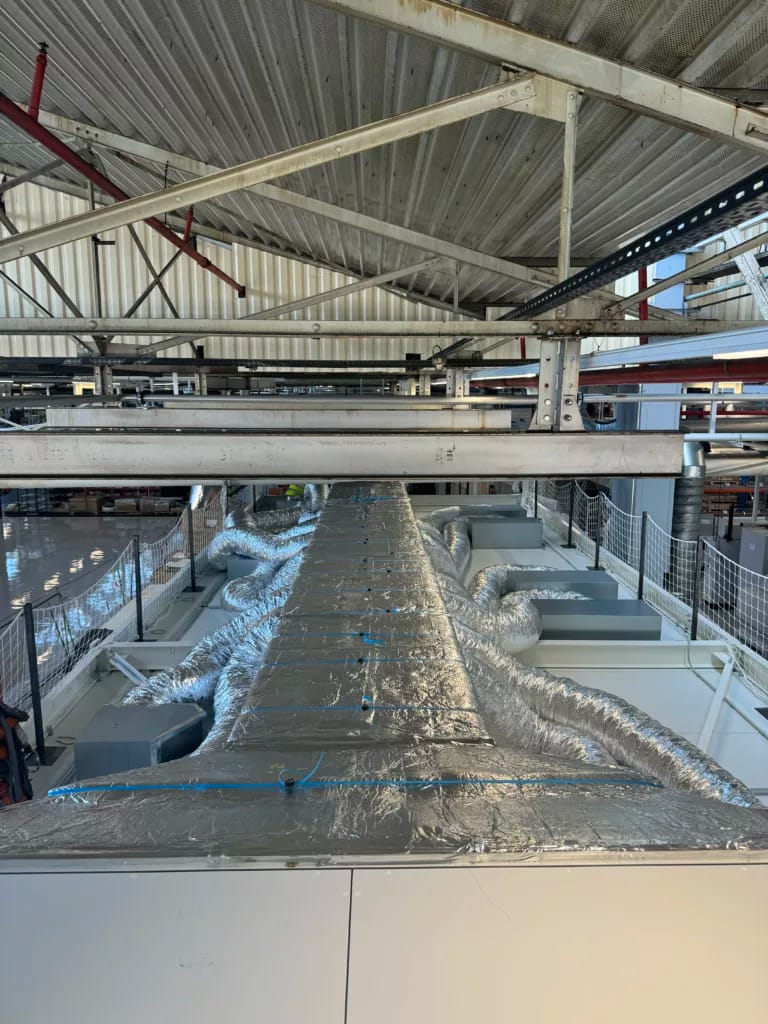

Une diffusion d’air étudiée
Le soufflage de l’air a été pensé pour assurer une bonne répartition dans la zone, limiter les zones mortes et maintenir des conditions homogènes autant que possible dans l’environnement protégé.

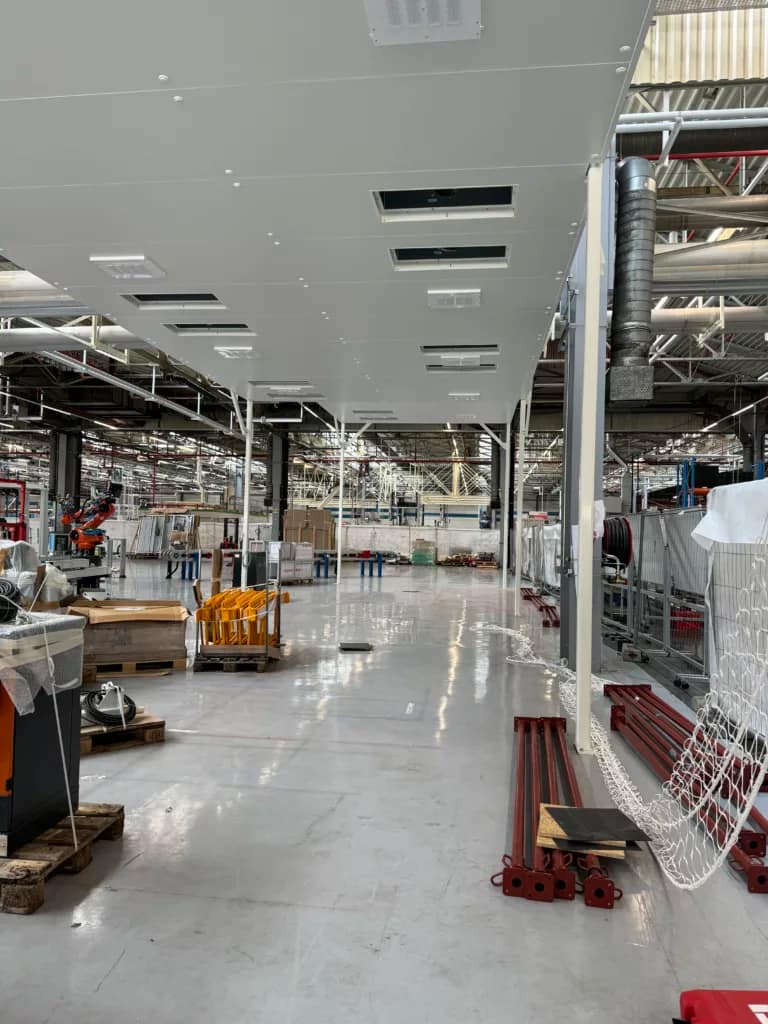

Une séparation physique de la zone
Selon les contraintes du site, la zone peut être délimitée par des parois rigides, des panneaux, des rideaux souples ou une combinaison de plusieurs solutions. L’objectif est de protéger la zone tout en conservant l’accessibilité nécessaire à la production.
Les contraintes du projet
La principale difficulté de ce type de réalisation est l’intégration dans un environnement déjà existant.
Une salle blanche classique aurait pu être envisagée, mais elle aurait été plus lourde à intégrer dans l’atelier existant. La solution retenue permettait de créer une zone propre maîtrisée tout en tenant compte des circulations, des équipements déjà en place, des accès opérateurs et des besoins réels de production.
Dans le cas d’eMotor, OplusR devait notamment tenir compte :
- de l’implantation disponible dans l’atelier ;
- des accès opérateurs ;
- des flux de matières ou de composants ;
- de la température à maintenir ;
- de la qualité d’air attendue ;
- des contraintes de maintenance ;
- du niveau de fermeture possible de la zone.
La solution devait donc être suffisamment performante pour améliorer les conditions de propreté, tout en restant réaliste, exploitable et adaptée à l’usage industriel quotidien.
Résultat obtenu
La réalisation a permis de créer une zone propre climatisée en atelier industriel, pensée pour répondre aux besoins spécifiques d’eMotor.
Cette solution offre plusieurs avantages :
- un environnement de travail plus propre ;
- une meilleure maîtrise de la température ;
- une solution moins lourde qu’une salle blanche complète ;
- une intégration adaptée à l’atelier existant ;
- une zone dédiée aux opérations sensibles ;
- une meilleure protection du procédé ou du produit travaillé.
La zone propre climatisée constitue ainsi une réponse efficace lorsque l’objectif est de maîtriser localement l’environnement, sans nécessairement construire une salle blanche complète autour de toute la production.
Zone propre climatisée, cabine à flux laminaire ou salle blanche : quelle solution choisir ?
Le choix entre une zone propre climatisée, une cabine à flux laminaire ou une salle blanche dépend principalement du niveau de maîtrise recherché.
Une cabine à flux laminaire est adaptée lorsqu’il faut protéger une zone de travail précise, généralement avec un flux d’air filtré très localisé.
Une zone propre climatisée convient lorsque l’on souhaite protéger un espace plus large, tout en maîtrisant également la température et les conditions ambiantes.
Une salle blanche complète devient nécessaire lorsque l’ensemble du local doit répondre à une classification ISO précise, avec une maîtrise globale des pressions, des flux d’air, des accès, des matériaux et des procédures d’exploitation.
Dans le cas d’eMotor, la zone propre climatisée représentait le meilleur compromis entre performance, flexibilité, coût et intégration dans l’existant.
