Salle blanche industrie, objectif une production sans rebut

Accueil » De la conception à la construction de salles blanches » Salle blanche industrie, objectif une production sans rebut

Le monde des salles blanches et les applications industrielles industrielles

Les salles blanches en milieu industriel ne doivent pas se limiter à l’aspect particulaire et à la norme 14 644. En effet, une salle propre entraîne toute une série de mesure à prendre pour respecter les BPF. Ainsi, le personnel devra s’équiper avant de rentrer en salle, ce qui limitera la pollution due par exemple à leur chaussure de sécurité en mettant des overshoes, ou à leur cheveux, etc. Une salle propre conduit les donneurs d’ordre à pouvoir mieux contrôler leur production : les lecteurs de badge empêchent toute venue sur site inutile, le personnel dans la salle doit être parfaitement équipé : un banc dans le sas délimite le propre du sale. Une salle blanche en industrie c’est donc d’abord le contrôle de l’environnement de travail afin de réaliser un travail de qualité !

Le contrôle et le respect de la propreté de l’environnement de travail

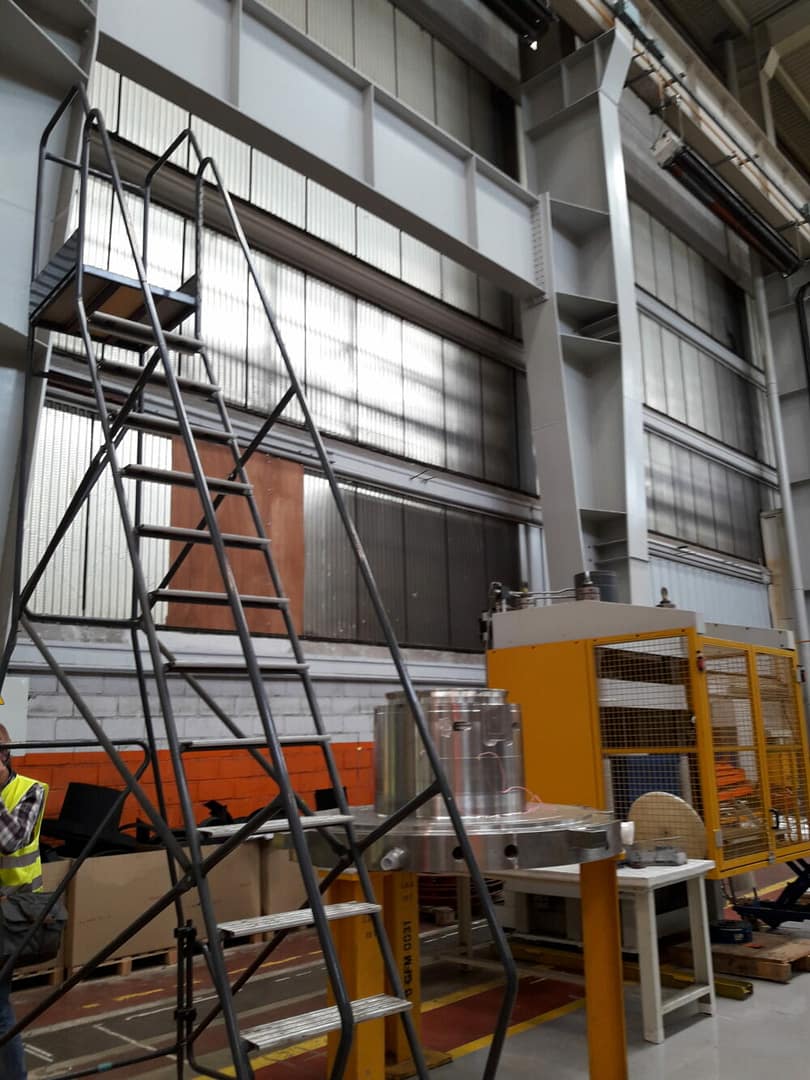

AVANT

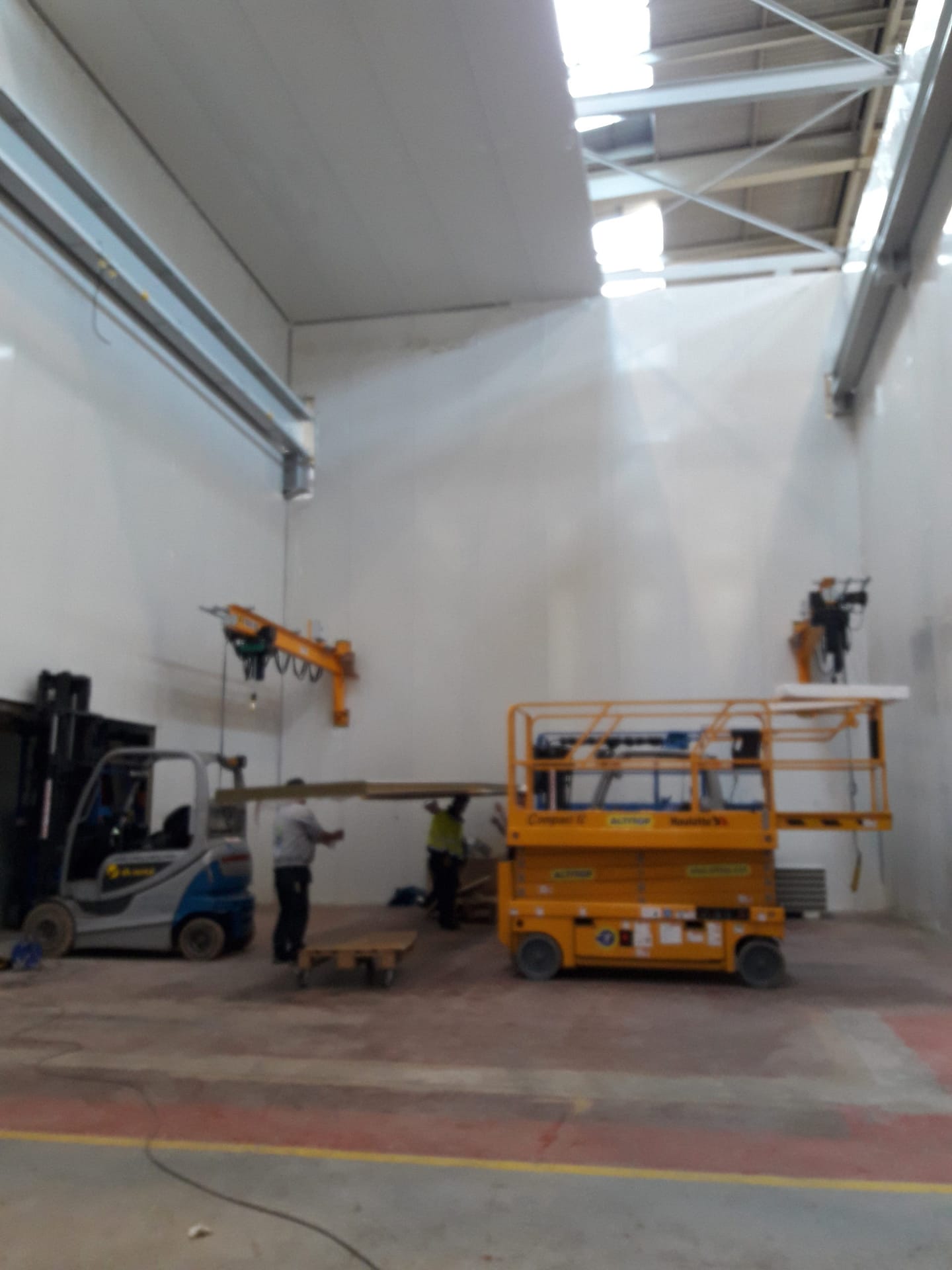

PENDANT

APRES

On peut se rendre compte grâce aux 3 photos ci dessus de la transformation d’un hall de construction mécanique lourd en une salle blanche permettant de réaliser des pièces tout aussi grandes mais dans un volume d’air ultra propre. Le personnel est mieux équipé pour faire un travail de qualité. La spécificité des salles propres industriels est que l’exploitant va intégrer des machines au sein des salles et que bien souvent ces machines, ces outils ne répondent pas aux critères propres que l’on pourrait attendre. Dans ce cas, afin d’éviter de polluer l’ensemble de la zone il faudra placer des extractions idéalement situées. Il faudra le cas échéant augmenter le débit de soufflage voir de proposer une classification supérieure à vide de la zone de travail.

Les salles propres industrielles sont en général de très grand volume et d’une classe assez basse (ISO 8 voire ISO 9). Lorsque le volume de la salle augmente, on peut limiter le taux de brassage de l’air (par économie). Dans ce cas on privilégie des zones plus propres à l’aide de tentes à flux laminaire.

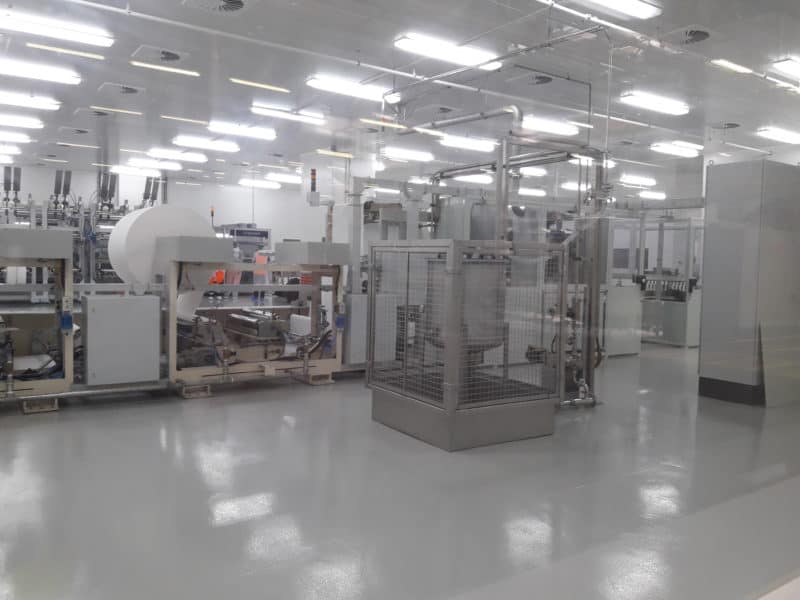

Salle blanche équipée

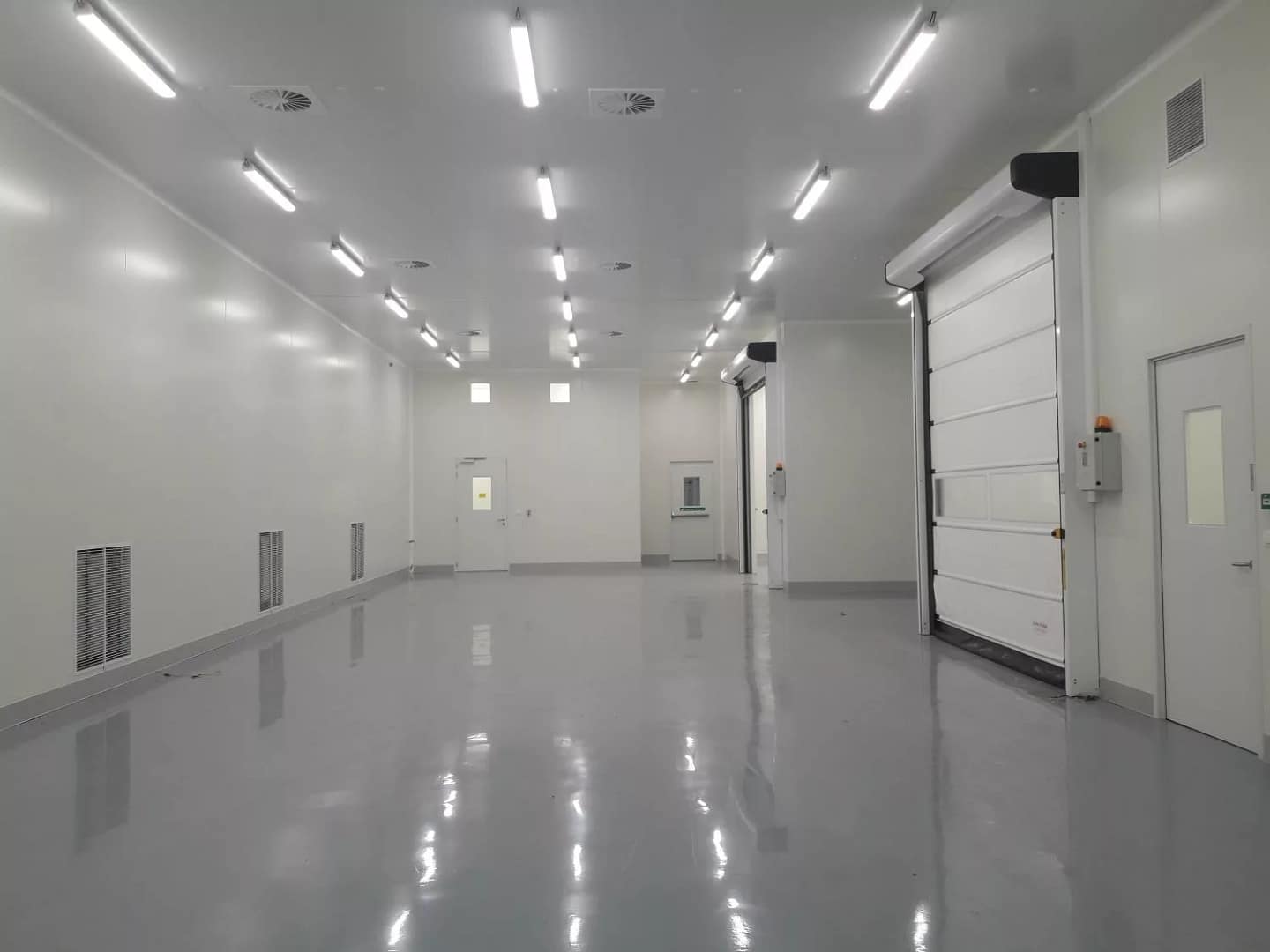

Salle blanche à vide

Les ponts roulant en industrie

Les salles industrielles peuvent atteindre des hauteurs importantes, dans ce cas il est nécessaire d’avoir un soufflage de haut en bas afin de vaincre les courants de convection éventuels. Les débits d’air sont toujours importants, plusieurs dizaines de mètre cubes par heure. Les gaines de ventilations seront donc également de grandes sections. Les salles propres industriels comportent régulièrement des ponts roulants ou des palans pour manœuvrer des charges lourdes, le sol sera le plus souvent en résine et non en recouvrement type mipolam (recouvrement plus dédié aux pharmaciens).

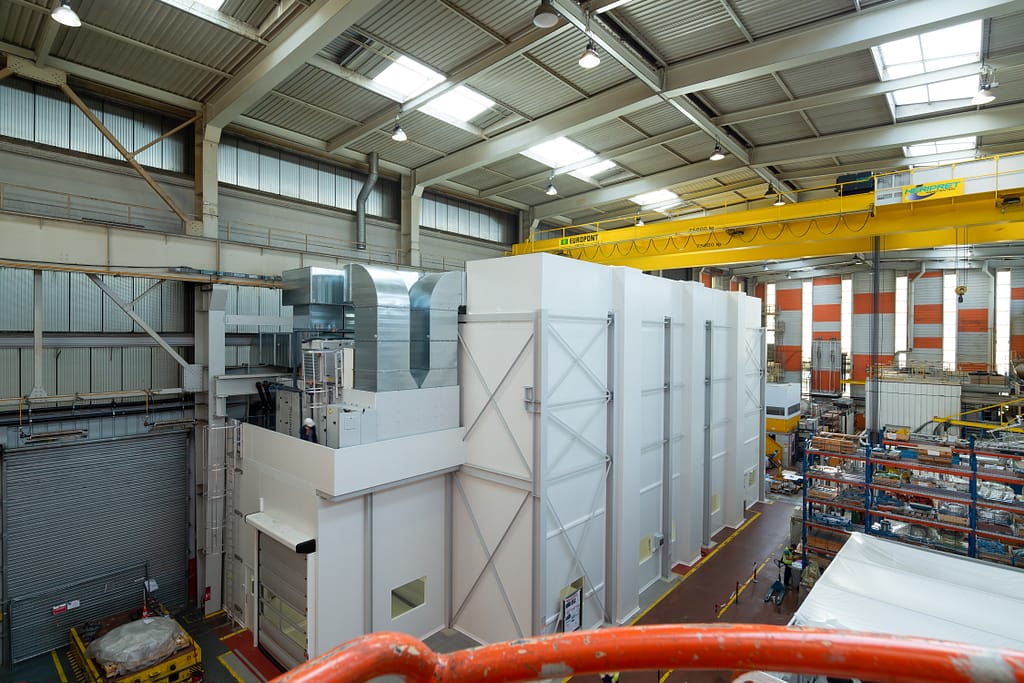

salle blanche industrie

Pont roulant au dessus de la salle blanche

salle blanche industrie

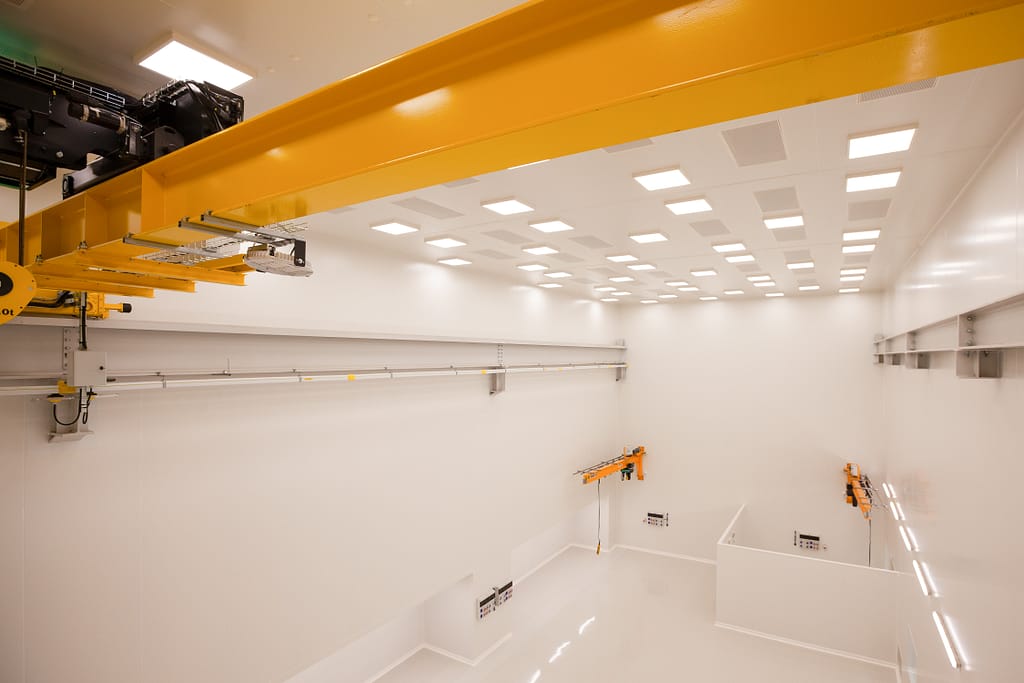

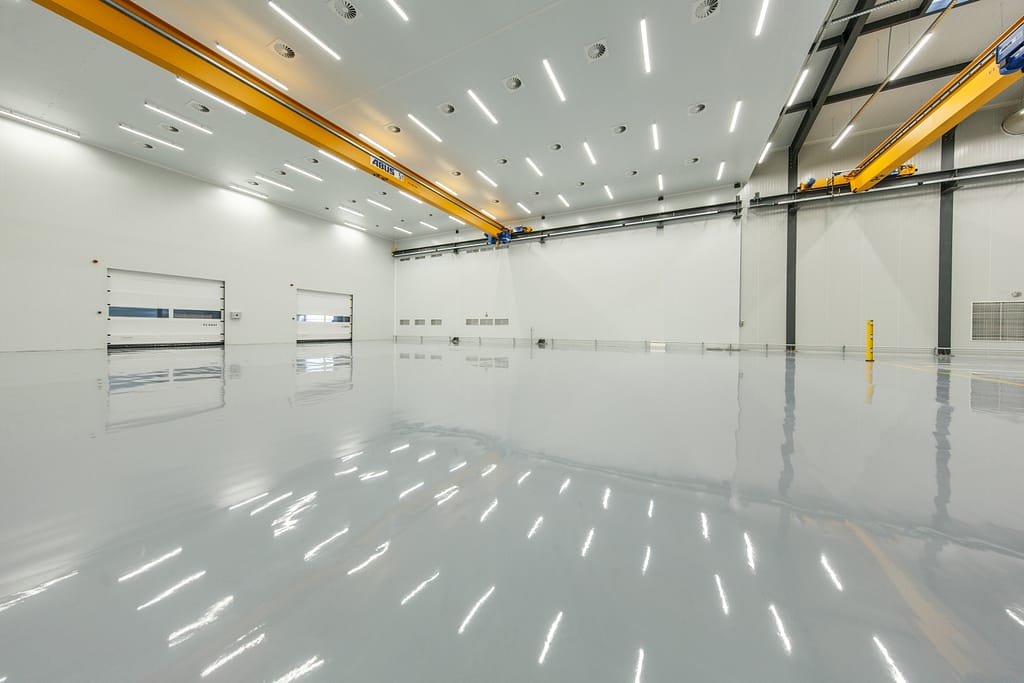

Deux ponts roulants dans une seule salle blanche

salle blanche industrie

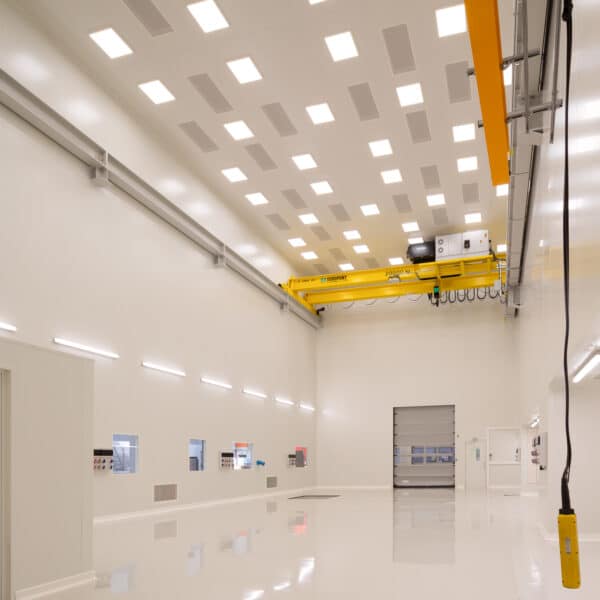

Pont roulant dans une salle blanche ISO 7

Parfois, la salle propre est placée sous un pont roulant existant, dans ce cas il faut évidemment respecter les hauteurs disponibles pour éviter les collisions. On voit sur la photo ci-dessus une salle propre de 12 mètres de hauteur, avec l’ensemble des gaines placées de sorte que le pont roulant puisse se déplacer sans problème.

Respecter les règles d’entrée en salle blanche

Les sas matière sont généralement grands parce que les pièces sont grandes et que on a besoin de place pour les stocker. Les portes d’accès aux sas matière sont donc des portes à enroulement rapides afin de faciliter l’entrée de ces grandes pièces. Cependant, comme dans tous sas, les portes à enroulement sont également interlockées, ceci afin de maintenir une pression positive dans la salle lorsque un équipement est rentré ou sorti. Le personnel devra passer dans un sas personnel afin de porter les EPI nécessaires (blouse, tayvek, charlotte, over shoes ou autre). Nous fournissons également des douches à air pour le dépoussiérage du personnel avant l’entrée en salle blanche. Les opérateurs sont dépoussiérés grâce à des jets d’air ultra propres à grande vitesse.

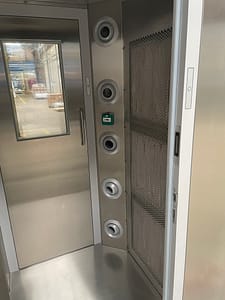

douche à air

OplusR c’est le montage dans sa globalité de votre salle blanche :

  • La charpente métallique construite en nos ateliers
  • Les panneaux (cloisons, plafond, portes, vitres)
  • La ventilation (gaines rondes ou rectangulaires, plénums, filtration)
  • Les équipements (centrale de ventilation, groupe de froid, humidificateur, déshydrateur)
  • L’électricité (armoire de puissance, de commande, automate)
  • L’ingénierie (plan 3D, calcul, structure, schémas électrique) & programmation de l’automate
  • Le montage de l’ensemble par nos équipes sur votre site

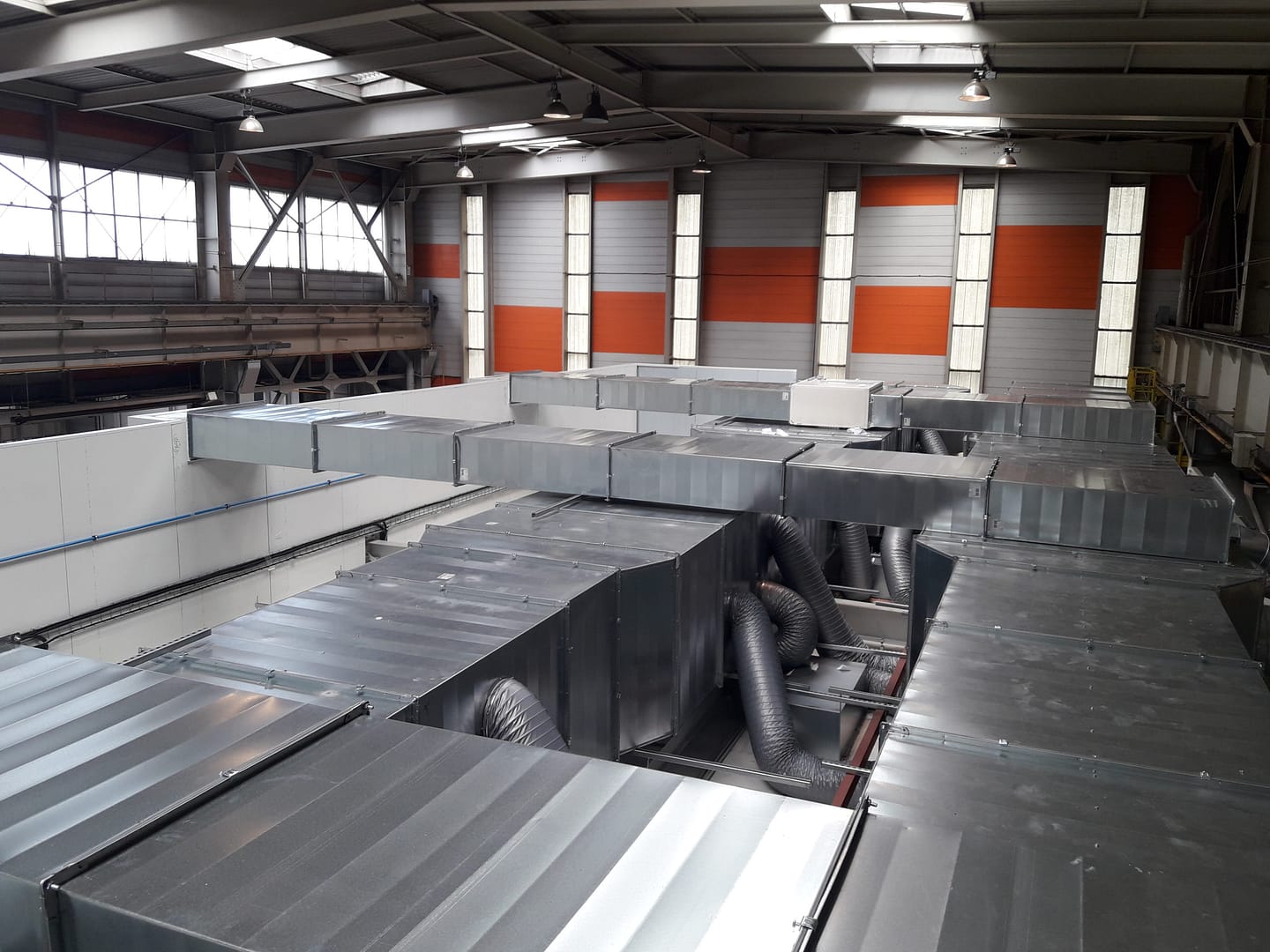

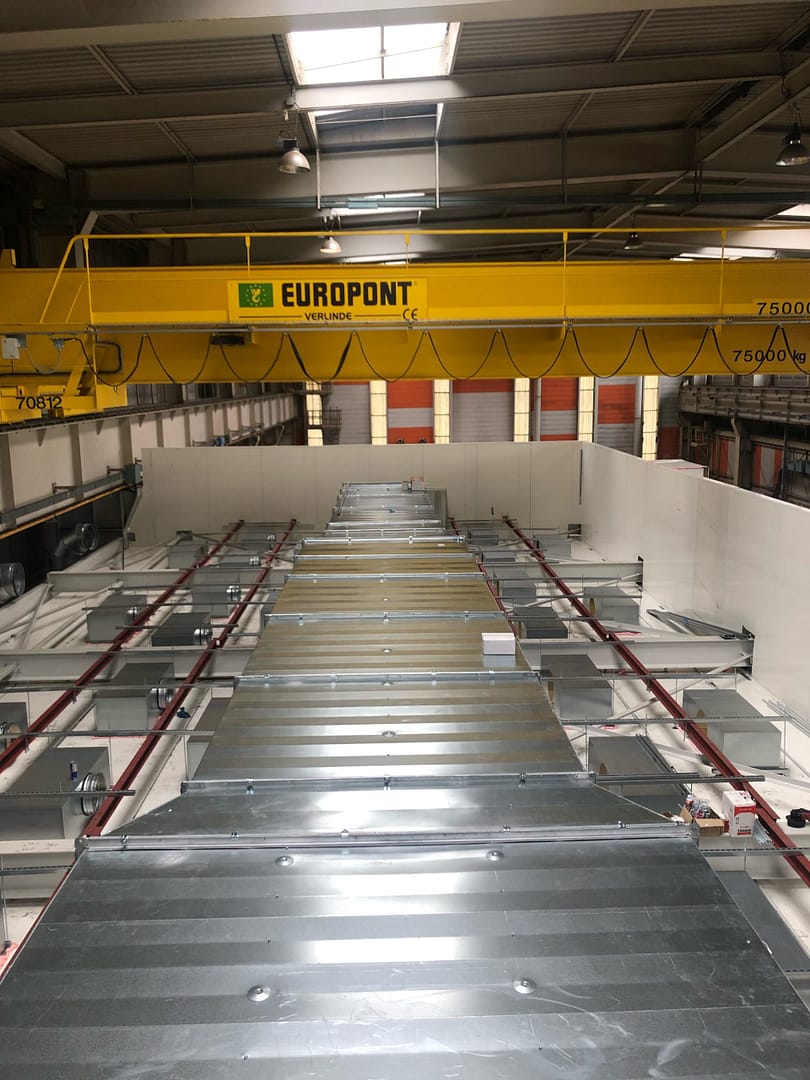

Montage des gaines de ventilation

gaine de ventilation

Gaines de ventilation achevées

gaine de ventilation

L’utilisation de manches textiles dans les salles blanches ISO 8

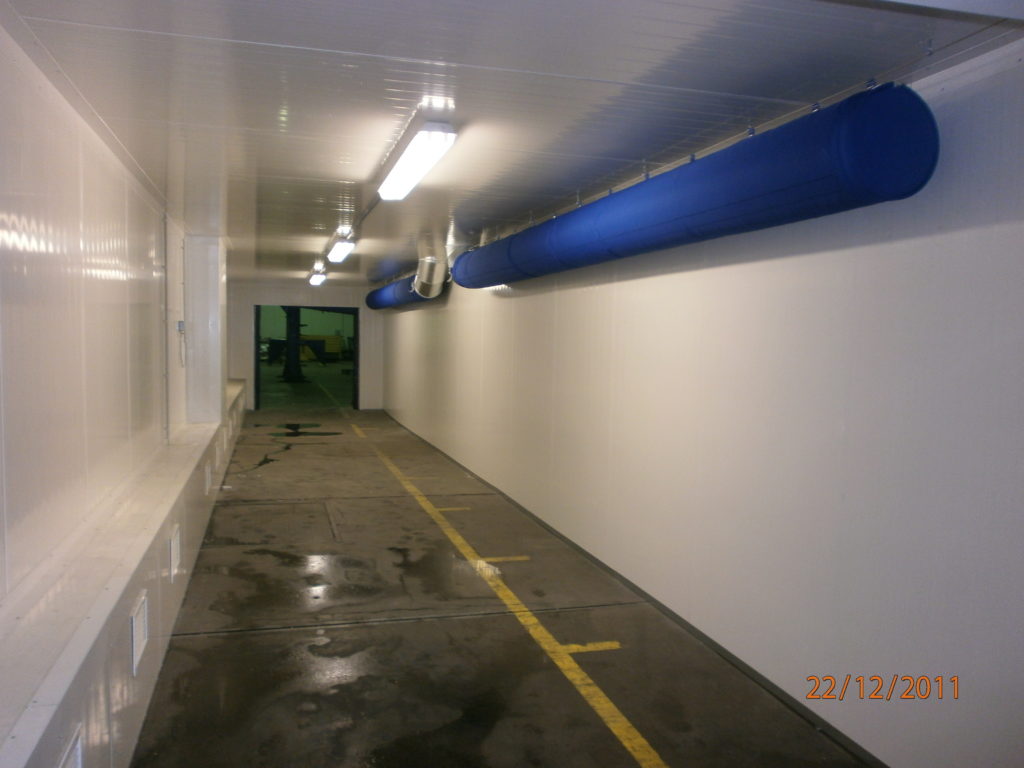

Pour certaines applications on propose parfois des manches textiles. Les manches textiles sont des gaines souples au travers desquelles on souffle de l’air, ceci sur toute leur surface. La surface de soufflage des manches textiles étant plus grande que pour des bouches de soufflage ponctuelles, les vitesses d’air sont plus faibles, le phénomène de courant d’air est donc nul, ceci est utile pour des salles à grands débits d’air mais à faible hauteur. Les manches textiles peuvent être de section circulaire ou en forme de demi lune; dans ce cas, la face plane est placée contre le plafond. L’utilisation de manches textiles est limitée à des salles ISO 8 ou ISO 9.

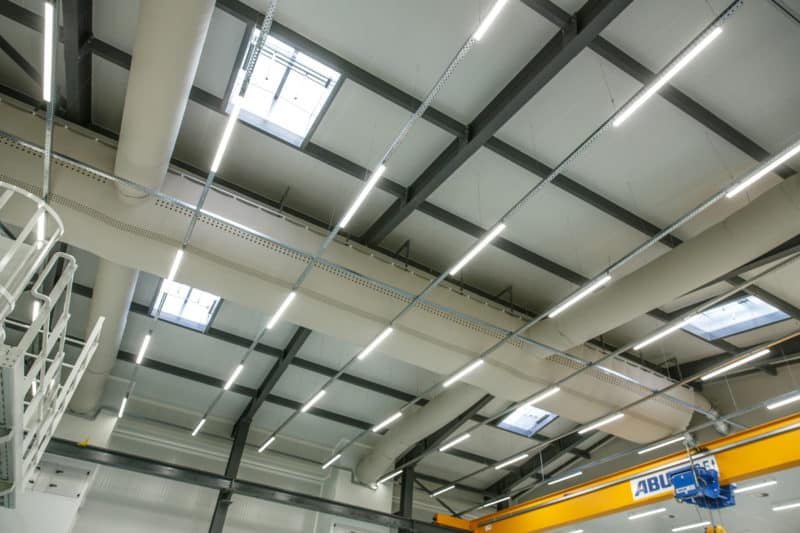

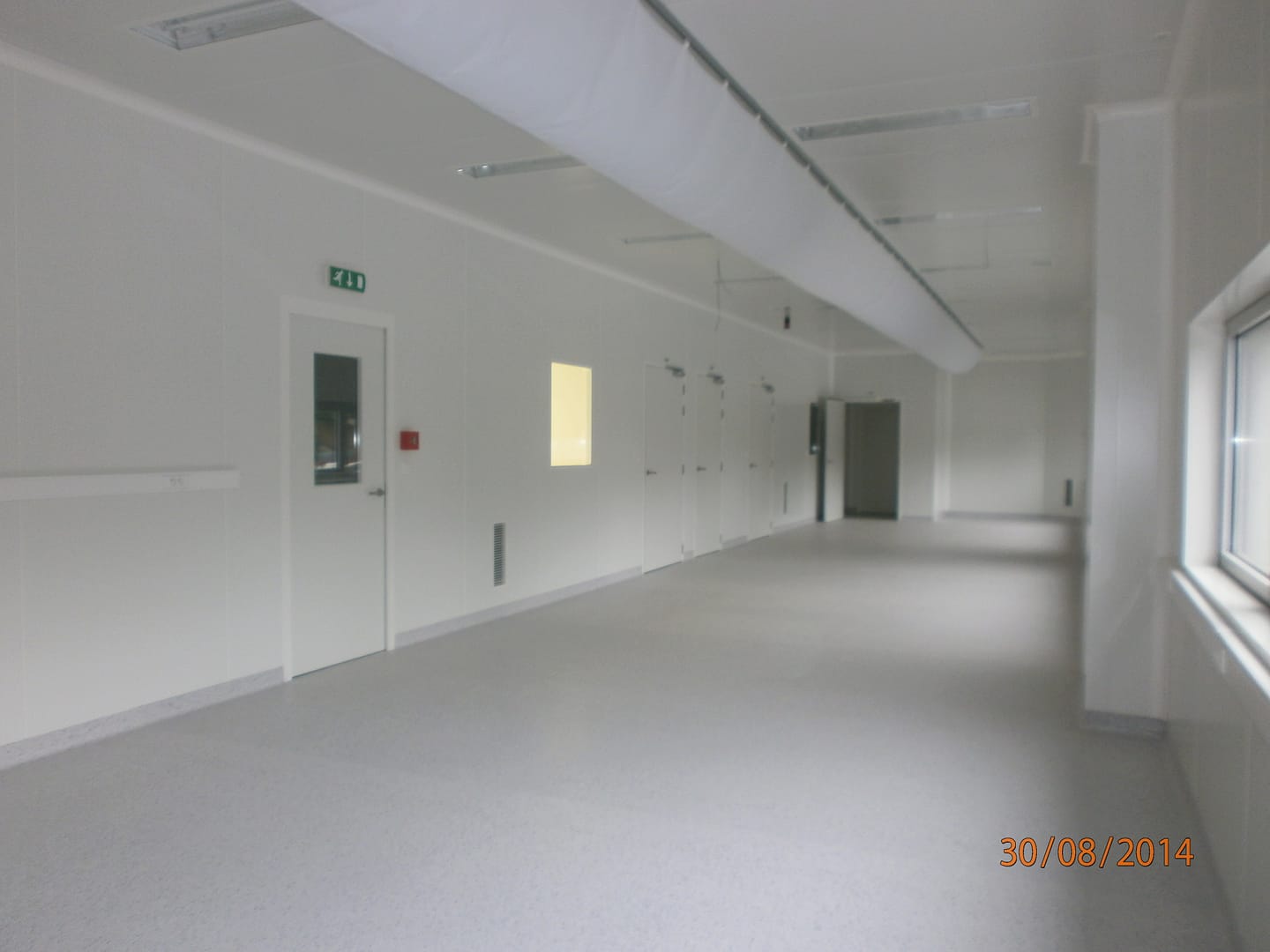

manche textile
manche textile

La maintenance est aisée, il suffit de démonter les manches et de les faire laver à basse température. Une manche textile n’est pas un filtre, l’air soufflé doit donc être propre et filtré en amont à l’aide d’une centrale de traitement d’air ou d’un filtre en ligne. Pour des salles blanches de grande hauteur (de plus de 6 mètres), l’utilisation de manches textiles imperméables munies de busettes est conseillée. Les jets d’air à grande vitesse vont favoriser le brassage de l’air dans la salle. Dans ce cas, il vaut mieux une aspiration basse pour accentuer le phénomène de la chape d’air propre qui s’écrase au sol. Pour des applications en atmosphère ATEX, nous proposons des manches antistatiques.

Les manches textiles ont de nombreuses options

  • le diamètre
  • la section demi lune ou ronde
  • la couleur
  • la porosité du textile
  • les manches imperméables
  • l’entrée d’air
  • etc.

Les avantages d’une diffusion d’air par manches textiles

  • poids négligeable
  • pas de condensation
  • lavable et hygiénique
  • ventilation silencieuse
  • ventilation sans courant d’air
  • installation simple et rapide
  • fabrication sur mesure

Nous limitons l’utilisation des manches textiles à la classe ISO 8 car, au-dessus (ISO 6 et 7), O+R préfère avoir des jets d’air soufflés turbulents afin de favoriser le brassage d’air. L’utilisation de manches textiles ne se limite pas aux salles blanches. Elles trouvent de nombreuses applications dans la ventilation tertiaire ou industrielle.

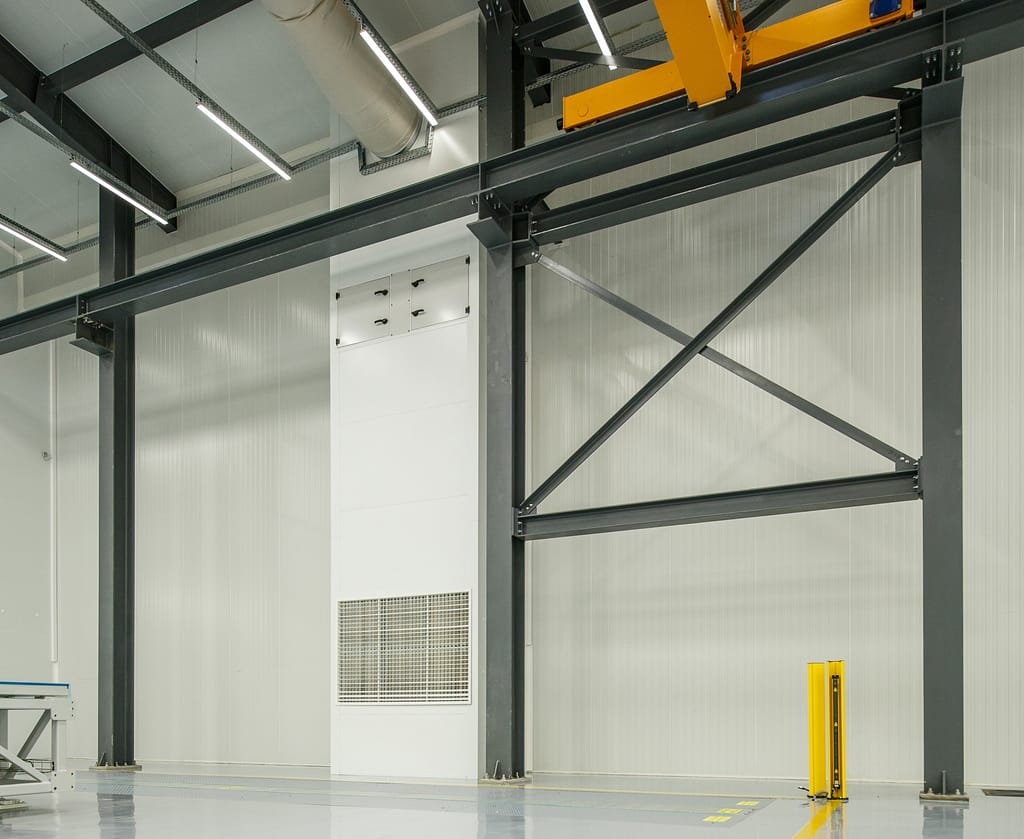

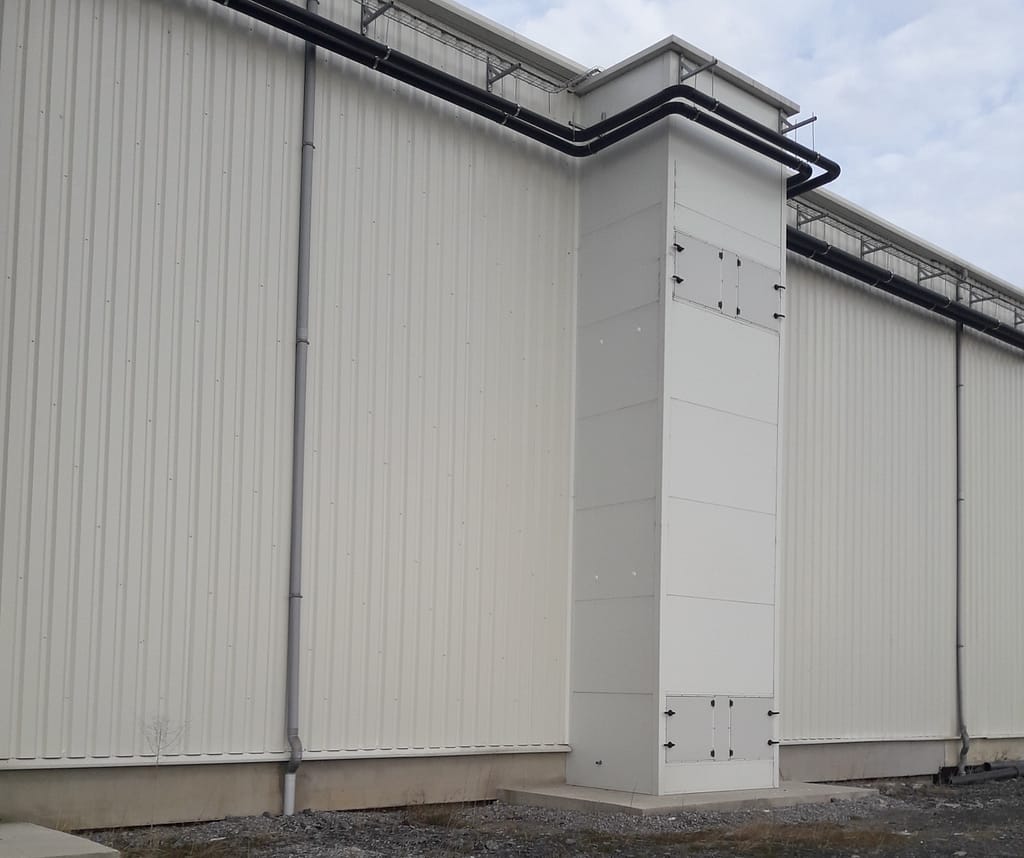

Centrale de traitement d’air intégrée

Lorsque les conditions l’exigent, nous réalisons des centrales de ventilations verticales à l’aide de panneaux sandwich. Nous plaçons dans ces CTA un premier étage de filtres, un caisson silencieux, ensuite le ventilateur de soufflage et un caisson de filtres absolus. Nous plaçons des accès à l’extérieur par des portes

L’air est aspiré en bas par la grille, lorsque l’opérateur retire cette grille, il a accès à des filtres poches. En partie haute, la CTA souffle dans une manche textile beige. Deux portes sont prévues pour avoir accès aux filtres absolus.
