Centrale de traitement d’air pour salle blanche
Une centrale de traitement d’air, souvent appelée CTA, prépare l’air qui alimente une salle blanche. Elle intervient sur l’air neuf, l’air recyclé, la filtration, la température, l’humidité, la pression, le débit et parfois la récupération d’énergie.
OplusR ne vend pas des CTA comme un produit isolé. Nous les intégrons dans des projets complets : salle blanche ISO 14644, réseaux aérauliques, filtres terminaux, régulation, supervision, mise en service et qualification.
Traitement d’air et salle blanche
Comprendre le rôle d’une CTA dans une installation complète
Cette page explique comment une centrale de traitement d’air s’intègre dans une salle blanche : prise d’air neuf, recyclage, filtration, chauffage, refroidissement, humidification, déshumidification, variation de débit, régulation et supervision.
Une CTA ne garantit pas à elle seule la classe ISO de l’installation. Elle fonctionne avec les réseaux aérauliques, les filtres terminaux, les reprises d’air, l’enveloppe de la salle, les sas, les pressions différentielles et les dispositifs de contrôle.
Définition
À quoi sert une CTA dans une salle propre ?
Une CTA est l’un des organes principaux du traitement d’air. Elle peut intégrer un caisson de mélange, des filtres à poches, des batteries de froid, des batteries de chauffage, un humidificateur, un ventilateur, un silencieux et des sondes de température, d’humidité, de pression ou de débit.
Dans une salle blanche, la CTA ne suffit pas à elle seule à garantir la classe ISO. Elle travaille avec les filtres terminaux, les plafonds filtrants, les gaines, les reprises d’air, les sas, la cascade de pression et la régulation.
Air neuf et air mélangé
Air neuf, air recyclé et filtration avant la salle blanche
Une CTA aspire généralement une part d’air neuf afin d’assurer le renouvellement hygiénique, de compenser les extractions et de maintenir une surpression. Cet air extérieur est plus pollué et plus variable que l’air repris depuis la salle : il doit donc être filtré, refroidi, réchauffé ou déshumidifié selon les conditions.
Air neuf
L’air extérieur compense les fuites, les extractions et les besoins hygiéniques. Il influence fortement la consommation énergétique, surtout en été lorsque l’air est chaud et humide.
Air recyclé
L’air repris dans la salle est souvent plus stable et moins chargé que l’air extérieur. Son recyclage réduit les besoins thermiques, si le process l’autorise.
Air mélangé
Le mélange air neuf / air recyclé est ensuite conditionné : filtration, froid, chauffage, humidification, déshumidification et soufflage vers la salle propre.
CTA verticale et horizontale
CTA verticale, CTA horizontale ou CTA intégrée : le choix dépend du bâtiment
OplusR réalise des intégrations de CTA verticales, horizontales ou intégrées dans le volume de la salle blanche. Le choix ne dépend pas uniquement du débit : il dépend surtout de la place disponible, de la hauteur, de la maintenance, des accès, du niveau sonore, des réseaux de gaines et des contraintes de chantier.
CTA à flux vertical
La CTA verticale est intéressante lorsque l’emprise au sol est limitée. Elle peut être intégrée contre une façade ou dans un volume technique construit sur mesure.
CTA à flux horizontal
La CTA horizontale facilite souvent l’accès maintenance, le remplacement des filtres, le contrôle des batteries et l’inspection des différents caissons.
CTA intégrée
Dans certains projets industriels, la CTA est intégrée directement dans l’architecture de la salle ou dans une zone technique attenante afin de réduire les réseaux et simplifier l’implantation.
Plateforme technique
CTA sur charpente, toiture ou mezzanine technique
Une CTA de salle blanche doit rester accessible. Les filtres, batteries, sondes, moteurs, courroies, ventilateurs, vannes et organes de régulation doivent pouvoir être contrôlés, entretenus et remplacés.
Lorsque la CTA est placée en hauteur, la structure doit être pensée dès la conception : charge, accès, garde-corps, caillebotis, levage, maintenance, évacuation des condensats et raccordement aux réseaux.
- Accès maintenance sécurisé autour de la CTA.
- Prévision des charges sur charpente ou plateforme.
- Passage des réseaux air, eau glacée, eau chaude et condensats.
- Limitation des pertes de charge et des longueurs de gaines inutiles.
Manipulation et chantier
La manipulation d’une CTA fait partie du projet
La mise en place d’une centrale de traitement d’air n’est pas une opération secondaire. Il faut anticiper le cheminement, les moyens de levage, les accès, les réservations, les plateformes, les charpentes, les raccordements et la sécurité des opérateurs.
Dans un projet de salle blanche, cette phase conditionne souvent la réussite du chantier : positionnement de la structure, levage, accès maintenance et raccordement aux réseaux doivent être prévus avant l’arrivée des équipements.
Exemples d’implantation
Local technique, cave, plateforme ou extérieur
Une CTA peut être placée en extérieur, dans une cave, sur une plateforme technique, en toiture, sur charpente ou dans un volume dédié. Le bon choix doit préserver l’accès maintenance et réduire les pertes de charge.
Régulation et supervision
Débits, pressions et variateurs : éviter les trous énergétiques
Le réglage d’une salle blanche ne doit pas se faire en étranglant artificiellement les gaines avec des clapets trop fermés. Les variateurs de vitesse permettent d’ajuster plus proprement les débits, les pressions et les cascades de pression.
Pression
La CTA contribue à la surpression ou à la dépression selon que l’on protège le produit, le personnel ou l’environnement.
Débit
Le débit doit être cohérent avec la classe ISO, le volume, la diffusion d’air, les filtres terminaux et les pertes de charge.
Variateur
Le variateur permet un réglage fin du ventilateur et évite de dissiper inutilement l’énergie dans des registres trop fermés.
Supervision

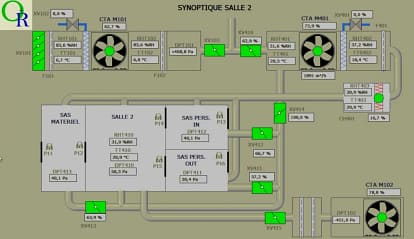

Les mesures de température, humidité, pression et débit peuvent être renvoyées vers une supervision locale ou distante.
Énergie
Déshumidification, humidification et récupération d’énergie
La déshumidification est l’un des points les plus énergivores d’une CTA. En été, l’air extérieur chaud et humide doit parfois être refroidi fortement pour condenser l’eau, puis réchauffé afin de ne pas souffler un air trop froid dans la salle blanche.
L’humidification peut être nécessaire en hiver. Elle doit être choisie selon la stabilité demandée, la maintenance, la qualité d’eau et la compatibilité avec le process.
Déshumidifier
Condensation sur batterie froide, gestion du point de rosée et limitation du réchauffage inutile.
Humidifier
Vapeur, résistances ou autres technologies selon stabilité, maintenance et qualité attendue.
Récupérer
Échangeurs possibles selon le risque process, la qualité d’air repris et les exigences d’étanchéité.
Optimiser
Modes économiques, variation de débit, consignes maîtrisées et supervision continue.
Utilités
Groupe froid, eau glacée, eau chaude et raccordements
Une CTA de salle blanche ne fonctionne pas seule. Elle doit être raccordée aux utilités : eau glacée, eau chaude, condensats, alimentation électrique, automatisme, supervision et parfois pompe à chaleur ou groupe froid réversible.
Risques spécifiques
Pathogène, ATEX, air neuf à 100 % : la conception change
Dans certaines applications, le recyclage d’air n’est pas acceptable. Les productions pathogènes, toxiques, odorantes ou en atmosphère explosive peuvent imposer une architecture différente : 100 % air neuf, extraction dédiée, filtration renforcée, échangeur étanche, confinement ou dépression.
Surpression
Protection du produit contre l’environnement extérieur.
Dépression
Protection du personnel ou du bâtiment contre ce qui se passe dans la zone.
100 % air neuf
Solution pertinente lorsque l’air repris ne peut pas être recyclé.
ATEX / pathogène
Architecture spécifique, extraction dédiée et analyse du risque dès la conception.
Guides complémentaires
De la centrale de traitement d’air au projet complet
La CTA constitue un élément du système global. Selon votre besoin, approfondissez la conception de la salle blanche, la ventilation, la filtration, la supervision, la qualification ou les facteurs qui influencent le budget du projet.
Projet complet
Besoin d’intégrer une CTA dans une salle blanche ?
OplusR conçoit l’ensemble : salle blanche, CTA, réseaux, filtration terminale, régulation, supervision, mise en service et qualification. La centrale de traitement d’air est dimensionnée dans l’équilibre global du projet, pas comme un équipement isolé.
