Aspiration par le plancher avec dalles perforés pour ISO 5

Salle ultra propre ISO 5 | classe 100 à partir de 4 m²

Afin d’obtenir un flux laminaire parfait sur toute la surface d’une salle blanche, OplusR propre et construit des salles ISO 5 ou classe 100 sur des dalles perforées montées sur chandelles.

L’objectif est de ne pas créer des turbulences au niveau du sol. En effet, un flux d’air vertical arrivant au sol va créer des turbulences si l’air doit s’échapper par les cotés. Il est clair que ce problème est moins important si la salle est de petite taille car l’air va s’échapper latéralement assez rapidement. Toutefois lorsque la surface de la salle devient importante (en règle général si les deux cotés dépassent 6 mètres), il est préférable d’avoir recours à un plancher aspirant fait de dalles perforées.

Dans une salle blanche ultra propre, les dalles de sol perforées jouent un rôle crucial dans le maintien de la propreté et de la pureté de l’environnement. Ces dalles permettent une circulation contrôlée de l’air, en facilitant la filtration et la ventilation de haut en bas pour éliminer les particules indésirables. En effet, les perforations des dalles de sol favorisent la circulation de l’air propre tout en évacuant les contaminants, assurant ainsi un temps de décontamination très bas.

En somme, les dalles de sol perforées sont essentielles pour maintenir des normes strictes de propreté dans les environnements sensibles (en dessous de ISO 6).

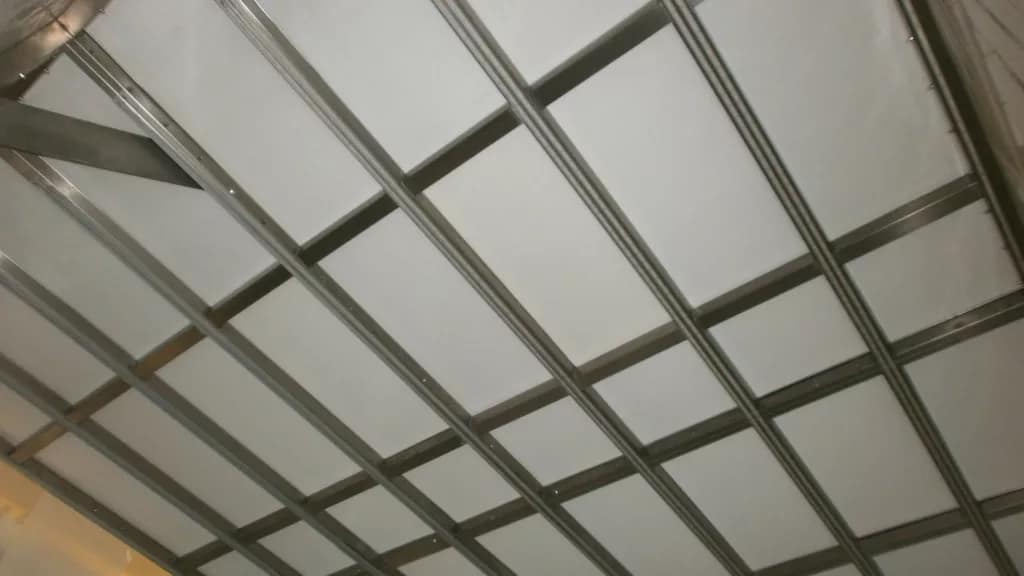

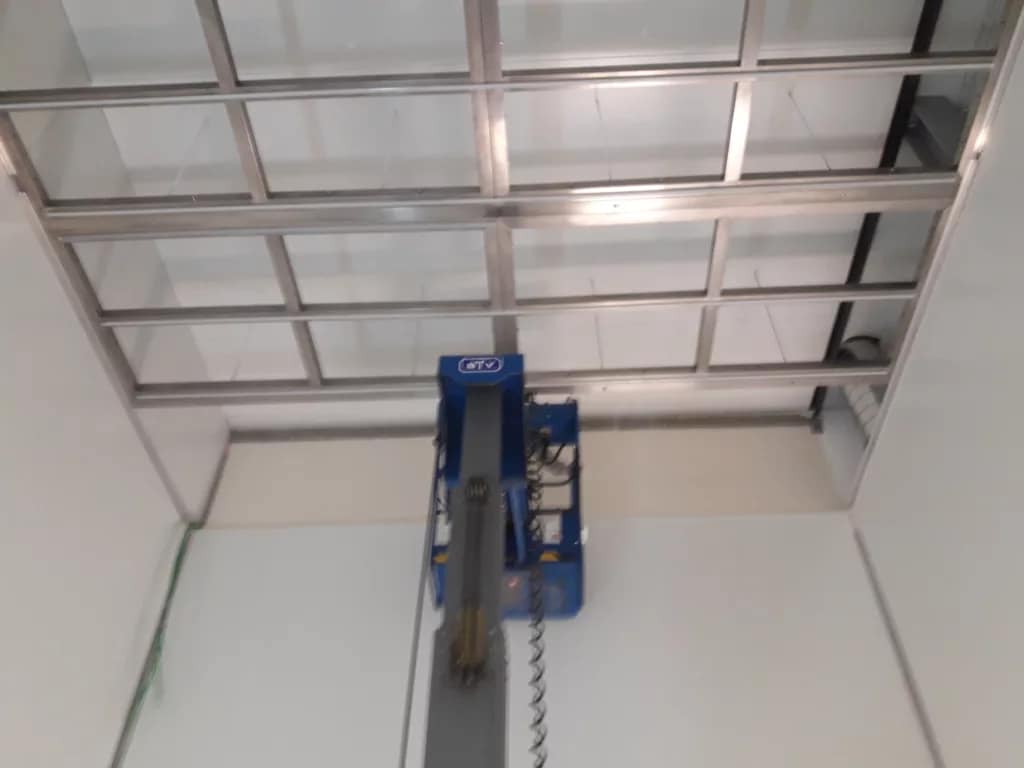

Pour la construction sur site on commence par réaliser une cabine étanche à l’aide de panneaux sandwich. Ensuite, nous réalisons deux zones techniques : une première zone technique latérale (l’air ultra pur qui va de bas en haut doit forcément remonter) et une seconde est prévue dans la partie supérieure (sur tout la surface de la salle ISO 5). La hauteur de cette seconde zone est de l’ordre de 1 mètre. La vitesse d’air descendante est de 0.45 m/s, la vitesse d’air remontante dans la première zone technique est bien plus élevée. La structure supérieure qui va accueillir les filtres ULPA 15 est réalisée en acier inox.

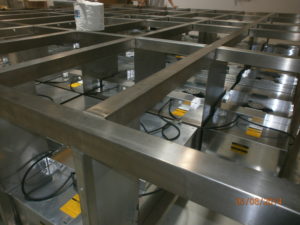

Au-dessus de la structure tubulaire, on va placer nos FFU dans les logettes crées à cet effet. C’est l’ensemble des filtres ULPA 15 qui va souffler l’air ultra propre sous la structure inox. Sous la structure tubulaire, on fixe les éclairages, par exemple des rubans LED ou des éclairages type goutte d’eau.

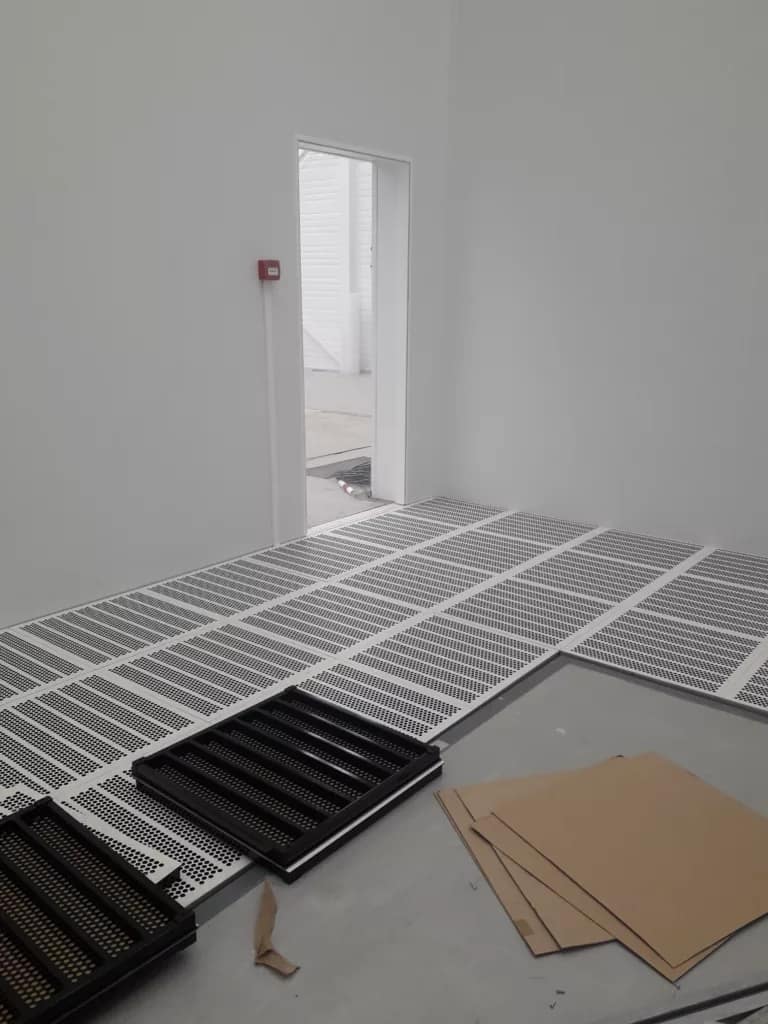

Le sol sera réalisé à l’aide de dalles en partie perforées. Les dalles seront placées sur des chandelles à une hauteur de +/- 600 mm du sol. La charge admissible sur des chandelles standardisées est de +/- 500 kilo par mètre carré.

Refroidissement cabine classe 100

Qui dit grand débit dit puissance de ventilateurs importante et donc une charge thermique en conséquence. Les FFU vont générer de la chaleur, c’est pourquoi il faut installer une centrale de traitement d’air en parallèle. On va refroidir une partie du flux véhiculé de bas en haut dans la zone technique. Lorsque l’humidité doit être aussi contrôlée, il faut évidemment placer une batterie de déshumidification et un humidificateur à vapeur.

Sas et gradient de pression

Pour pénétrer dans une salle blanche ISO 5, la norme préconise généralement l’utilisation de deux sas (ou deux zones de transition) pour garantir un contrôle optimal de la contamination et éviter que des particules extérieures ne pénètrent dans la zone de classe 5. Cela est détaillé dans les normes et documents relatifs à la gestion des salles blanches, notamment dans la norme ISO 14644-1 qui définit les classes de propreté de l’air.

Pourquoi deux sas ?

1. Contrôle de la contamination croisée : La présence de deux sas permet de minimiser la contamination croisée entre l’environnement extérieur et la salle blanche. Chaque sas agit comme un filtre, réduisant les risques de particules et d’autres contaminations.
2. Pressurisation différentielle : Une configuration de deux sas permet de maintenir une différence de pression entre l’extérieur et la salle blanche. La salle blanche est généralement maintenue sous pression positive, et les sas agissent comme des zones tampons pour éviter les variations de pression et empêcher la fuite de l’air contaminé vers l’intérieur de la salle.
3. Contrôle du flux d’air : Le système de sas permet de réguler le flux d’air entrant et sortant. Lorsqu’une personne entre dans une salle blanche ISO 5, elle doit d’abord traverser un premier sas, puis un deuxième, ce qui garantit que l’air à l’intérieur de la salle reste pur et exempt de contaminants.

Normes applicables

La norme ISO 14644-1 spécifie les critères de qualité de l’air pour chaque classe de salle propre. Pour les salles ISO 5, il y a des limites strictes sur le nombre de particules présentes par mètre cube d’air (par exemple, moins de 3 520 particules de 0,5 micromètre et plus par mètre cube).
