Prix plafond soufflant (plafond filtrant) pour salle blanche

Vous cherchez le prix d’un plafond soufflant ? Un plafond soufflant est un plafond filtrant HEPA destiné aux zones propres (ISO 14644) — ce n’est pas un plafond chauffant ni refroidissant. Lorsqu’il est équipé de rideaux souples (softwall), l’ensemble est souvent appelé cabine ou tente à flux laminaire voire salle blanche mobile.

• Plafond soufflant = plafond filtrant HEPA (zone propre / ISO 14644)
• Cabine / tente à flux laminaire / salle blanche mobile (softwall) = plafond soufflant + rideaux souples
• ISO 5 ≈ “Classe 100” (US FED 209E) (équivalence couramment utilisée)

Devis en 48h– FAQ – Mur Soufflant – Temps de Décontamination

ISO 5 (Classe 100) : quel niveau de propreté pour un plafond soufflant ?

Un plafond soufflant crée une zone d’air filtré adaptée à différents niveaux de propreté selon la norme ISO 14644 (souvent on vise ISO 4 à ISO 8 selon le dimensionnement, l’environnement et le process). En pratique, on rencontre encore fréquemment l’ancienne dénomination US FED 209E : ISO 5 ≈ “Classe 100” (équivalence couramment utilisée).
Le bon niveau ISO dépend notamment :

• du risque de contamination à maîtriser (produit / process),
• de la vitesse et de l’uniformité du flux,
• de l’étanchéité et des conditions autour de la zone (rideaux souples, turbulence, personnes, machines).

Flux laminaire (unidirectionnel) : le principe d’un plafond filtrant HEPA

On parle de flux laminaire (ou flux unidirectionnel) lorsque l’air filtré descend de manière homogène dans une même direction, afin de protéger la zone de travail et de limiter l’empoussièrement / l’aéro-contamination. Dans une configuration “cabine / tente / softwall”, les rideaux souples canalisent le flux et réduisent les perturbations, ce qui améliore la stabilité de la zone propre.
Ce type de solution est utilisé pour des besoins comme :

• manipulation / assemblage sensible,
• conditionnement,
• poste ponctuel (zone propre localisée), quand on veut une zone maîtrisée sans construire une salle blanche complète.

Description et fonctionnement d’un plafond soufflant

Prix de quelques cabines ou tentes à flux laminaire ISO 4 à 8

Appelée mini salle blanche, une tente (ou cabine) à flux laminaire est un espace mobile et isolé utilisé pour créer un environnement contrôlé avec un flux d’air unidirectionnel et ultra filtré. C’est une solution bien moins onéreuse qu’une salle blanche classique. Le prix varie suivant la surface de la zone, la classe ISO 14644 et les options. Le prix de ce type de zone varie de 5000 € à 30 000 € HT. Mais il existe des solutions plus grandes (150 m²) ou plus complexes (avec climatisation) qui atteignent 200 000 €.

Elle est couramment utilisée pour des travaux nécessitant un contrôle strict des particules et est souvent employée dans des laboratoires, des espaces de fabrication pharmaceutique, ou des environnements sensibles à la contamination. La tente à flux laminaire (ou cabine à flux laminaire) est un plafond soufflant monté sur 4 colonnes dont la périphérie est constituée de rideaux souples. Le cloisonnement du plafond soufflant crée un flux d’air unidirectionnel pour protéger les zones sensibles des contaminants, cette zone à atmosphère ultra pure est idéale pour des applications scientifiques et industrielles

Recevoir une offre de prix pour un plafond soufflant en 48h :

Remplir le formulaire pour cabine à flux

Prénom *

NOM *

Email *

Classe ISO 14644 *sélectionner la classe de filtrationISO 4ISO 5ISO 7ISO 8

Longueur de la tente *sélectionner la longueur1.2 mètre1.8 mètre2.4 mètre3.0 mètre3.6 mètre4.2 mètre4.8 mètre6.0 mètre8 mètre9.6 mètresur mesure

Largeur de la tente *sélectionner la largeur1.2 mètre1.8 mètre2.4 mètre3.0 mètre3.6 mètre4.2 mètresur mesure

Hauteur sous plafond *

Lieu de livraison *

Données supplémentaires à nous communiquer

Zone à atmosphère contrôlée mobiles (ZAC)

L’objectif d’un plafond soufflant mobile est de fournir à nos clients une solution technique simple, efficace et peu onéreuse pour des zones à atmosphères ultra propres, zones accessibles par les 4 côtés et facilement déplaçables car montées sur roulettes. Ces salles blanches mobiles (ou tente à flux laminaire) peuvent se placer dans une atmosphère quelconque ou dans une salle propre existante (en vue d’atteindre localement une classe ISO 4 dans une salle ISO 9 par exemple).

Dans le cas des flux d’air non pathogènes l’air vicié est rejeté au niveau du sol. A contrario, pour les applications pathogènes, on privilégie des zones étanches et l’air vicié est préalablement filtré à l’aide de filtres stériles ULPA 15 avant d’être rejeté. Certains appellent cela une salle blanche mobile, nous pensons que le terme zone à atmosphère contrôlée est plus correcte.

Le plafond soufflant et le respect des normes et conformité

Les tentes à flux laminaire de OplusR sont des zones à atmosphère contrôlée (ZAC) respectant la norme EN ISO 14644 (ISO 5, 7 ou 8 suivant la filtration demandée). Les matériaux mis en œuvre (notamment la structure en acier inox non peinte) entraînent de faible émission de complexe organique volatile (COV). Les FFU mis en œuvre respectent la norme de classification ISO 14644 classe 4 grâce à leur filtre absolu ULPA 15 EN 1822 / ISO 29463 munis de leur certificat d’intégrité. De part leur construction, les cabines mobiles de OplusR respectent la norme cosmétique EN ISO 22716. OplusR a un atelier de construction métallique orienté acier inoxydable afin de réaliser nos plafonds soufflants.

Plafond filtrant pour salle blanche : de quoi dépend le prix ?

La société OplusR dispose donc d’un atelier de construction afin de réaliser nos propres structures, une équipe de techniciens compétents se déplace sur le site de nos clients, que cela soit en France (nous avons même été en Guyane), en Belgique, en Suisse et au Grand Duché de Luxembourg.

• Le refroidissement ou le chauffage
• Des ventilateurs plus puissants lorsque les conditions l’exigent
• La classe ISO 14644
• La mesure d’encrassement des filtres
• La régulation électronique de l’ensemble des ventilateurs
• Des soft wall anti statiques ou sans COV
• Un sas d’entrée
• Une douche à air pour l’entrée en zone ISO 5

Un plafond soufflant à flux laminaire OPlusR salle blanche est conçu pour assurer un haut niveau de propreté dans une zone confinée conformément à la norme ISO 14644-1. Elle est constituée de ventilateurs en partie haute qui soufflent de l’air filtré aux travers de filtres absolus HEPA 13 ou ULPA 15 vers le bas. L’air filtré parcourt la totalité de la cabine et s’échappe en partie basse : l’air propre balaie donc toute la zone et crée un flux laminaire vertical de haut en bas. Plus la vitesse de l’air se rapproche de 0.45 m/s, plus le flux laminaire est efficace.

Détails de construction du plafond soufflant

Nos plafonds soufflants sont constitués d’une ossature en acier inox brossé munie de filtres stériles ULPA 15. Plus il y a de filtres absolus dans le plafond, plus le débit d’air ultra pur est élevé et donc meilleure sera la classe de filtration (ISO 5, 7 ou 8).

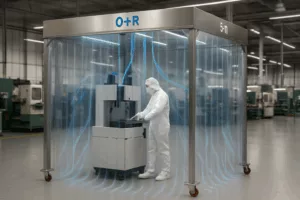

Une tente à flux laminaire est un plafond soufflant monté sur 4 colonnes et munis de soft wall sur les 4 cotés, le principe de fonctionnement est de souffler de l’air filtré (ULPA 15) de haut en bas, de sorte d’obtenir un flux laminaire vertical ou flux unidirectionnel. Arrivé au niveau du sol, l’air est rejeté en dehors de la tente sous les rideaux à lamelles. C’est une solution technique idéale lorsque le flux laminaire traditionnel est trop petit et/ou la salle blanche classique trop grande, solution technique en salle blanche mobile idéale pour une production ponctuelle aussi.

Solutions modulaires et évolutives pour investir moins et obtenir plus

La société OplusR a développé sa gamme de tentes à flux laminaires standardisées : pour une même dimension, l’idée est de proposer la même structure tubulaire pour les tentes ISO 5 à ISO 8, la différence (et donc le prix) étant fonction du nombre de filtres. De sorte qu’il est possible pour un client upgrader sa salle mobile en plaçant des filtres supplémentaires sans devoir modifier la structure de la tente.

Présentation tentes à flux de OplusR

Avantages de la solution technique – tente à flux laminaire

Les solutions développées par OplusR offrent donc les avantages suivants :

• Salle blanche mobile sur roulettes (ISO 5 à ISO 8) avec des cloisons de type soft wall
• Grande surface de filtration
• Construction en acier inoxydable
• Pas de renforts latéraux, entrée possible par les 4 cotés
• Solution upgradable pour passer d’une ISO 8 à une ISO 5
• Solution rapide et peu onéreuse pour des productions localisées.

Plafond soufflant : temps de décontamination réduit

Le flux d’air sous une cabine à flux laminaire de O+R dépend de la classe ISO 14644, il est d’autant plus élevé que la classe est contraignante. Le taux de renouvellement est de l’ordre de 100 à 200 pour une tente ISO 8 mais de l’ordre de 400 à 600 pour une tente ISO 5. Les salles blanches mobiles ISO 7 et ISO 8 travaillent par dilution, c’est-à-dire que le plafond de la salle n’est constitué que d’une partie de filtres absolus, l’air propre se mélange donc avec l’air de la salle et cela purifie l’air sous la tente, comme le montre la video ci-dessous.

Les tentes à flux d’air ultra propre ISO 5 travaillent par substitution, le plafond entier est composé de filtres absolus et donc on obtient un débit d’air sous la forme d’un front qui remplace donc entièrement l’air vicié de la cabine mobile classe 100. Les vitesses de décontamination sont évidemment très différentes dans les deux cas.

Flux d’air laminaire horizontal dans les applications spatiales

Dans les applications spatiales, nous proposons des zones ISO 5 avec des flux d’air horizontaux ISO 5. En général ce sont des zones plus hautes qu’habituellement. Les soft wall sont réalisés en PEBD antistatique (sans COV). L’éclairage se fait à l’aide de LED. Ci-dessous une zone ISO 5 pour une application spatiale avec le toit qui s’ouvre et se ferme.

FAQ – Plafond soufflant / plafond filtrant HEPA (ISO 14644).
